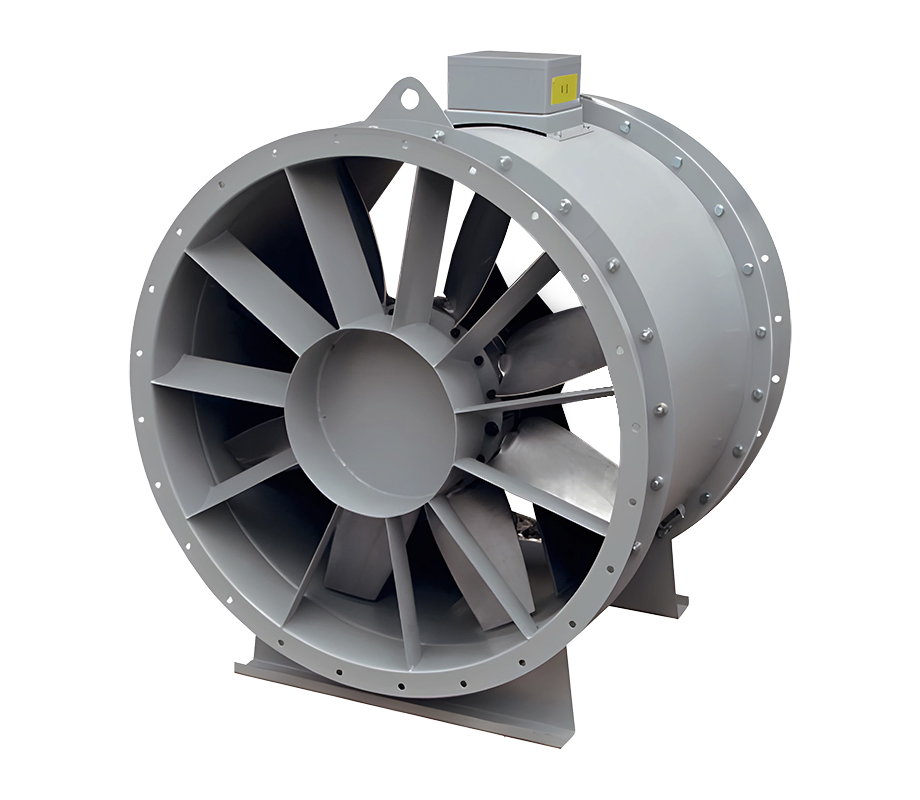

wentylator oddymiający

AXEL.L

  • silniki dwu i jednobiegowe
  • wentylator zgodny z EN-12101-3
  • klasa odporności ogniowej F400120, F300120
  • stopień ochrony silnika IP55
  • opcjonalnie dostępny wyłącznik serwisowy
  • montaż w pionie lub w poziomie
  • wydłużona obudowa
  • dwufunkcyjność (wentylacja ogólna i oddymianie)

zapytaj o produkt umów się z handlowcem

Konstrukcja

Osiowy wentylator oddymiający przeznaczony do odprowadzania gorącego powietrza, dymu i spalin. W odróżnieniu od wentylatora AXEL wentylator posiada wydłużoną obudowę dzięki czemu osiąga wyższe maksymalne wydatki oraz spręż całkowity. Obudowa wykonana z blachy stalowej pomalowanej w kolorze RAL 7040. Obudowa wyposażona obustronnie spawane kołnierze przyłączeniowe.

Wirnik wykonany z aluminium. Profilowane łopatki wirnika wyważone statycznie i dynamicznie zgodnie z ISO 1940-1, kategoria Q6.3. Fabrycznie ustawiany kąt łopatek pozwala na optymalny dobór wydajności, sprężu oraz sprawności wentylatora. Dowolna pozycja montażu (montaż ścienny lub kanałowy), wewnątrz lub na zewnątrz strefy pożarowej. Kierunek przepływu powietrza silnik-wirnik.

Napęd i sterowanie

Asynchroniczny silnik elektryczny. W zależności od modelu wentylatora dostępne są silniki: jednobiegowe 3~230/400 (Δ/Y), 3~400/690V (Δ/Y) lub dwubiegowe 3~400V (Y/Y), 3~400V (Y/YY). Stopień ochrony IP55, klasa izolacji min. F.

Istnieje możliwość regulacji prędkości obrotowej silników jednobiegowych przy pomocy przetwornicy częstotliwości wyposażanej w filtr sinus. W przypadku pracy awaryjnej (oddymianie) wszystkie zabezpieczenia silnika muszą być wyłączone a przemiennik częstotliwości pominięty (bypass). Silnik z wbudowanym czujnikiem temperatury uzwojeń PTC do ochrony termicznej w trybie pracy ciągłej (bytowej) dostępny na zamówienie.

Maksymalna temperatura pracy

400°C/2h, 300°C/2h - oddymianie

40°C - praca ciągła

Zastosowanie

Wentylatory osiowe oddymiające przeznaczone są do odprowadzania gorącego powietrza, dymu i spalin powstałych w pomieszczeniach podczas pożaru. Wentylatory mogą być wykorzystywane w systemach wentylacji bytowej oraz przemysłowej.

Dane techniczne

Typ RPM max
[1/min]		 Kąt łopatek
[o]		 V max
[m3/h]		 Pn F300
[kW]		 Pn F400
[kW]		 U
[V]		 I n
[A]		 m
[kg]
AXEL.L 400/2/16o-24o/3(4)* 2855 16o-24o 9000 1,5 1,5 400 3,0 47
AXEL.L 400/2/25o-32o/3(4)* 2855 25o-32o 10100 2,2 2,2 400 4,5 50
AXEL.L 450/2/16o-22o/3(4)* 2850 16o-22o 11900 2,2 2,2 400 3,5 61
AXEL.L 450/2/23o-30o/3(4)* 2850 23o-30o 15200 3,0 3,0 400 6,5/2,0 69
AXEL.L 500/2/16o-20o/3(4)* 2850 16o-20o 15300 3,0 3,0 400 6,0 77
AXEL.L 500/2/21o-25o/3(4)* 2850 21o-25o 17700 4,0 4,0 400 7,5 84
AXEL.L 500/2/4/16o-20o/3(4)* 2850/1405 16o-20o 15300/7700 3,0/0,8 3,0/0,8 400 6,5/2,0 80
AXEL.L 500/2/4/21o-27o/3(4)* 2850/1405 21o-27o 17700/8700 4,5/1,3 4,5/1,3 400 9,0/3,0 91
AXEL.L 560/2/16o-18o/3(4)* 2900 16o-18o 23400 5,5 5,5 400 10,5 114
AXEL.L 560/2/18o-21o/3(4)* 2900 18o-21o 23800 7,5 7,5 400 13,5 117
AXEL.L 560/2/22o-30o/3(4)* 2900 22o-30o 28800 11,0 11,0 400 20,0 130
AXEL.L 560/4/16o-19o/3(4)* 1390 16o-19o 11200 0,8 0,8 400 2,0 58
AXEL.L 560/4/20o-28o/3(4)* 1390 20o-28o 13700 1,1 1,1 400 2,5 63
AXEL.L 560/4/29o-32o/3(4)* 1390 29o-32o 14800 1,5 1,5 400 3,5 69
AXEL.L 560/2/4/16o/3(4)* 2900/1390 16o 21600/10100 6,1/1,6 6,0/1,6 400 11,5/4,0 140
AXEL.L 560/2/4/17o-26o/3(4)* 2900/1390 17o-26o 27700/12900 9,0/2,5 9,0/2,5 400 19,0/6,0 145
AXEL.L 560/2/4/27o-32o/3(4)* 2900/1390 27o-32o 30600/14100 13,5/3,3 13,0/3,3 400 28,0/8,0 173
AXEL.L 630/2/16o/3(4)* 2900 16o 28500 7,5 7,5 400 13,5 128
AXEL.L 630/2/17o-21o/3(4)* 2900 17o-21o 34600 11,0 11,0 400 20,0 141
AXEL.L 630/2/22o-28o/3(4)* 2900 22o-28o 40300 15,0 15,0 400 26,5 185
AXEL.L 630/4/16o-18o/3(4)* 1425 16o-18o 15900 1,1 1,1 400 2,5 66
AXEL.L 630/4/19o-24o/3(4)* 1425 19o-24o 18700 1,5 1,5 400 3,5 72
AXEL.L 630/4/25o-32o/3(4)* 1425 25o-32o 21600 2,2 2,2 400 5,0 78
AXEL.L 630/2/4/16o-18o/3(4)* 2900/1425 16o-18o 30900/15900 9,0/2,5 9,0/2,5 400 20,0/6,0 151
AXEL.L 630/2/4/19o-25o/3(4)* 2900/1425 19o-25o 39300/18700 13,5/3,3 13,0/3,3 400 28,0/7,5 185
AXEL.L 630/2/4/26o-32o/3(4)* 2900/1425 26o-32o 43500/21600 15,0/4,0 15,0/4,0 400 30,5/10,0 202
AXEL.L 710/4/16o-20o/3(4)* 1440 16o-20o 21300 2,2 2,2 400 5,0 127
AXEL.L 710/4/21o-24o/3(4)* 1440 21o-24o 24300 3,0 3,0 400 6,5/2,0 131
AXEL.L 710/4/25o-30o/3(4)* 1440 25o-30o 27900 4,0 4,0 400 8,0 137
AXEL.L 710/4/32o/3(4)* 1440 32o 29200 5,5 5,5 400 10,5 154
AXEL.L 800/4/14o-18o/3(4)* 1455 14o-18o 29200 4,0 4,0 400 8,0 176
AXEL.L 800/4/19o-24o/3(4)* 1455 19o-24o 35600 5,5 5,5 400 10,5 196
AXEL.L 800/4/25o-32o/3(4)* 1455 25o-32o 43200 7,5 7,5 400 14,5 208
AXEL.L 800/6/14o-19o/3(4)* 920 14o-19o 19500 1,1 1,1 400 3,0 134
AXEL.L 800/6/20o-24o/3(4)* 920 20o-24o 22500 1,5 1,5 400 4,0 143
AXEL.L 800/6/25o-32o/3(4)* 920 25o-32o 27400 2,2 2,2 400 5,5 149
AXEL.L 800/4/8/14o-18o/3(4)* 1455/700 14o-18o 29200/14100 4,0/0,8 4,0/0,8 400 9,0/3,5 200
AXEL.L 800/4/8/19o-24o/3(4)* 1455/700 19o-24o 35600/17100 5,5/1,1 5,5/0,8 400 10,5/4,0 208
AXEL.L 800/4/8/25o-30o/3(4)* 1455/700 25o-30o 41400/19800 7,5/1,5 6,7/1,5 400 15,0/5,0 245
AXEL.L 900/4/14o/3(4)* 1455 14o 36400 5,5 5,5 400 8,0 230
AXEL.L 900/4/15o-19o/3(4)* 1455 15o-19o 43900 7,5 7,5 400 10,5/4,0 242
AXEL.L 900/4/20o-26o/3(4)* 1455 20o-26o 54000 11,0 11,0 400 21,5 287
AXEL.L 900/4/27o-32o/3(4)* 1455 27o-32o 61200 15,0 15,0 400 28,5 306
AXEL.L 900/6/14o-20o/3(4)* 950 14o-20o 29500 2,2 2,2 400 5,5 167
AXEL.L 900/6/21o-26o/3(4)* 950 21o-26o 34200 3,0 3,0 400 7,0 186
AXEL.L 900/4/27o-32o/3(4)* 950 27o-32o 39600 4,0 4,0 400 9,0/3,0 201
AXEL.L 900/4/8/14o/3(4)* 1455/725 14o 36400/23700 5,5/1,1 5,5/0,8 400 10,5/4,0 278
AXEL.L 900/4/8/15o-17o/3(4)* 1455/725 15o-17o 41400/27000 7,5/1,5 6,7/1,5 400 14,5/5,0 280
AXEL.L 900/4/8/18o-26o/3(4)* 1455/725 18o-26o 54000/22000 11,0/2,8 11,0/2,8 400 24,0/9,0 301
AXEL.L 900/4/8/27o-32o/3(4)* 1455/725 27o-32o 61200/30600 15,0/3,8 15,0/3,8 400 32,0/12,0 345
AXEL.L 1000/4/14o-19o/3(4)* 1455 14o-19o 61200 11,0 11,0 400 21,5 313
AXEL.L 1000/4/20o-24o/3(4)* 1455 20o-24o 70200 15,0 15,0 400 29,0 332
AXEL.L 1000/4/25o-30o/3(4)* 1455 25o-30o 75600 18,5 18,5 400 35,5 370
AXEL.L 1000/4/31o-32o/3(4)* 1455 31o-32o 79200 22,0 22,0 400 41,5 386
AXEL.L 1000/6/14o-19o/3(4)* 950 14o-19o 37800 3,0 3,0 400 7,0 213
AXEL.L 1000/6/20o-24o/3(4)* 950 20o-24o 46800 4,0 4,0 400 9,0 228
AXEL.L 1000/6/25o-30o/3(4)* 950 25o-30o 50400 5,5 5,5 400 12,5 232
AXEL.L 1000/6/31o-32o/3(4)* 950 31o-32o 52200 7,5 7,5 400 16,0 269
AXEL.L 1000/4/8/14o-19o/3(4)* 1455/725 14o-19o 58400/29700 11,0/2,8 11,0/2,8 400 24,0/9,0 306
AXEL.L 1000/4/8/20o-24o/3(4)* 1455/725 20o-24o 66600/34200 15,0/3,8 15,0/3,3 400 32,0/12,0 328
AXEL.L 1000/4/8/25o-30o/3(4)* 1455/725 25o-30o 75600/37800 20,0/5,0 20,0/5,0 400 39,0/14,5 387
AXEL.L 1120/4/14o-16o/3(4)* 1450 14o-16o 72000 15,0 15,0 400 29,0 409
AXEL.L 1120/4/17o-19o/3(4)* 1450 17o-19o 79200 18,5 18,5 400 34,5 447
AXEL.L 1120/4/20o-22o/3(4)* 1450 20o-22o 86400 22,0 22,0 400 42,5 461
AXEL.L 1120/4/23o-28o/3(4)* 1450 23o-28o 100800 30,0 30,0 400 53,5 511
AXEL.L 1120/4/29o-30o/3(4)* 1450 29o-30o 102600 37,0 37,0 400 64,0 566
AXEL.L 1120/6/14o-19o/3(4)* 970 14o-19o 54000 5,5 5,5 400 12,5 310
AXEL.L 1120/6/20o-24o/3(4)* 970 20o-24o 61200 7,5 7,5 400 16,0 350
AXEL.L 1120/6/25o-30o/3(4)* 970 25o-30o 70200 11,0 11,0 400 23,5 372
AXEL.L 1120/4/8/14o-16o/3(4)* 1420/720 14o-16o 70200/36000 15,0/3,8 15,0/3,3 400 32,0/12,0 461
AXEL.L 1120/4/8/17o-22o/3(4)* 1420/720 17o-22o 79200/43200 20,0/5,0 20,0/5,0 400 39,0/14,5 465
AXEL.L 1120/4/8/23o-28o/3(4)* 1420/720 23o-28o 100800/50400 28,0/6,5 28,0/6,5 400 52,0/18,0 519
AXEL.L 1120/4/8/29o-30o/3(4)* 1420/720 29o-30o 102600/52200 37,0/9,2 37,0/9,2 400 52,0/18,0 592
AXEL.L 1250/4/16o-17o/3(4)* 1450 16o-17o 115200 37,0 37,0 400 64,0 696
AXEL.L 1250/4/18o-20o/3(4)* 1450 18o-20o 126000 45,0 45,0 400 77,5 729
AXEL.L 1250/6/16o-19o/3(4)* 970 16o-19o 82800 11,0 11,0 400 23,5 488
AXEL.L 1250/6/20o-25o/3(4)* 970 20o-25o 93600 15,0 15,0 400 27,5 534
AXEL.L 1250/6/26o-30o/3(4)* 970 26o-30o 100800 18,5 18,5 400 36,0 579
AXEL.L 1250/6/31o-32o/3(4)* 970 31o-32o 106200 22,0 22,0 400 43,0 588
AXEL.L 1250/4/8/16o-17o/3(4)* 1420/725 16o-17o 115200/59400 37,0/9,2 37,0/9,2 400 74,5/25,5 721
AXEL.L 1250/4/8/18o-20o/3(4)* 1420/725 18o-20o 126000/63000 44,0/11,0 44,0/11,0 400 80,5/27,5 729
AXEL.L 1400/6/11o-13o/3(4)* 980 11o-13o 115200 15,0 15,0 400 28,0 **
AXEL.L 1400/6/14o-17o/3(4)* 980 14o-17o 126000 18,5 18,5 400 36,0 **
AXEL.L 1400/6/18-20o/3(4)* 980 18-20o 136800 22,0 22,0 400 43,0 **
AXEL.L 1400/6/21o-27o/3(4)* 980 21o-27o 158400 30,0 30,0 400 54,5 **
AXEL.L 1400/6/28o-31o/3(4)* 980 28o-31o 165600 37,0 37,0 400 67,0 **
AXEL.L 1400/8/11o-16o/3(4)* 745 11o-16o 93600 7,5 7,5 400 18,0 **
AXEL.L 1400/8/17o-23o/3(4)* 745 17o-23o 111600 11,0 11,0 400 22,0 **
AXEL.L 1400/8/24o-29o/3(4)* 745 24o-29o 122400 15,0 15,0 400 33,0 **
AXEL.L 1400/8/30o-31o/3(4)* 745 30o-31o 126000 18,5 18,5 400 35,0 **
AXEL.L 1600/6/9o-11o/4 980 9o-11o 136800 18,5 18,5 400 36,0 **
AXEL.L 1600/6/12o-13o/4 980 12o-13o 153000 22,0 22,0 400 43,0 **
AXEL.L 1600/6/14o-18o/4 980 14o-18o 180000 30,0 30,0 400 54,5 **
AXEL.L 1600/6/19o-21o/4 980 19o-21o 190800 37,0 37,0 400 67,0 **
AXEL.L 1600/6/22o-25o/4 980 22o-25o 207000 45,0 45,0 400 85,0 **
AXEL.L 1600/8/9o-15o/4 745 9o-15o 126000 11,0 11,0 400 22,0 **
AXEL.L 1600/8/16o-19o/4 745 16o-19o 136800 15,0 15,0 400 33,0 **
AXEL.L 1600/8/20o-24o/4 745 20o-24o 154800 18,5 18,5 400 35,0 **
AXEL.L 1600/8/25o-28o/4 745 25o-28o 165600 22,0 22,0 400 41,5 **



* - wentylator o klasie odporności ogniowej 3-F300, 4-F400
** - waga zależna od wielkości silnika
dokładny kąt nachylenia łopatek należy określić przy zamówieniu

Charakterystyki pracy

  • AXEL.L 400/2
  • AXEL.L 450/2
  • AXEL.L 500/2
  • AXEL.L 500/4
  • AXEL.L 560/2
  • AXEL.L 560/4
  • AXEL.L 630/2
  • AXEL.L 630/4
  • AXEL.L 710/4
  • AXEL.L 800/4
  • AXEL.L 800/6
  • AXEL.L 800/8
  • AXEL.L 900/4
  • AXEL.L 900/6
  • AXEL.L 900/8
  • AXEL.L 1000/4
  • AXEL.L 1000/6
  • AXEL.L 1000/8
  • AXEL.L 1120/4
  • AXEL.L 1120/6
  • AXEL.L 1120/8
  • AXEL.L 1250/4
  • AXEL.L 1250/6
  • AXEL.L 1250/8
  • AXEL.L 1400/6
  • AXEL.L 1400/8
  • AXEL.L 1600/6
  • AXEL.L 1600/8

Wymiary

Typ A
[mm]		 B
[mm]		 ØD
[mm]		 ØDk
[mm]		 ØDo
[mm]		 Ød
[mm]		 n z skrzynka el.
AXEL.L 400 400 110 400 438 464 9,5 12 7 1
AXEL.L 450 450 110 450 487 513 9,5 12 7 1
AXEL.L 500 500 110 500 541 567 9,5 12 7 1
AXEL.L 560 550 110 560 605 639 11,5 16 8 1
AXEL.L 630 650 110 630 674 708 11,5 16 8 1
AXEL.L 710   140 710 751 785 11,5 16 9 2
AXEL.L 800 650 140 800 837 871 11,5 24 7 2
AXEL.L 900 800 140 900 958 1004 14 24 8 2
AXEL.L 1000 800 140 1000 1067 1107 14 24 8 2
AXEL.L 1120 850 140 1120 1200 1250 18 32 9 2
AXEL.L 1250 ** 250 1250 1337 1387 18 32 8 2
AXEL.L 1400 ** 250 1400 1491 1552 18 32 8 2
AXEL.L 1600 ** 250 1600 1663 1732 18 40 8 2

** wymiar zależny od wielkości silnika
z - liczba łopatek wirnika

Akcesoria

STS6 (AXEL)

wyłącznik serwisowy

MZ (AXEL)

kratka ochronna

ODT-EP (AXEL)

złącze elastyczne

ODT-SL/SLH

klapa zwrotna

ODT-DZ (AXEL)

tłumik akustyczny

MF (AXEL)

stopy montażowe

MF2 (AXEL)

pierścień montażowy

VIB-S (AXEL)

wibroizolator
