wentylator dachowy

VIVER.PS PT



  • pionowy wyrzut powietrza
  • wbudowany moduł kontroli stałego ciśnienia
  • obudowa wykonana z aluminium odpornego na warunki atmosferyczne
  • wirnik z łopatkami wygiętymi do tyłu
  • regulacja prędkości obrotowej w szerokim zakresie
  • wbudowany wyłącznik serwisowy
  • uchylna obudowa

zapytaj o produkt umów się z handlowcem

Konstrukcja


Dachowy wentylator promieniowy z pionowym wylotem powietrza wyposażony w zintegrowany moduł kontroli stałego ciśnienia w kanale wentylacyjnym.
Silnik umieszczony jest w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z niskopropfilowej osłony w kształcie ośmiokąta, redukującej straty ciśnienia przepływającego powietrza i została zakończona siatką.
Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdrganiowe. W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVER.PS PT wyposażone zostały w zintegrowany na obudowie wyłącznik serwisowy oraz uchylną obudowę wentylatora, ułatwiającą przeprowadzenie czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie). Wentylator został wyposażony w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego. Wirnik został zintegrowany z silnikiem.

Napęd i sterowanie


Synchroniczny silnik elektryczny bezszczotkowy, komutowany elektronicznie EC, Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się przy pomocy wbudowanego modułu kontroli stałego ciśnienia. Za jego pomocą w kanale wentylacyjnym utrzymywana jest stała zadana wartość ciśnienia.  Wartość zadaną ustawia się za pomocą pokrętła zlokalizowanego na płytce elektrycznej. Stopień ochrony urządzenia IPX4, silnika IP54 (IP33 dla modeli 250, 280), puszki przyłączeniowej IP44. zlasa izolacji F (B w przypadku modelu 355).



Zakres temperatury pracy


-25 ÷ 60°C – w zależności od modelu

Zastosowanie


Wentylacja ogólna obiektów mieszkalnych, niurowych, przemysłowych i użyteczności publicznej. Nadają się idealnie do zastosowań w budownictwie wielorodzinnym do utrzymywania stałej wartości podciśnienia w kanałach wentylacyjnych.

Dane techniczne

Typ V max
[m3/h]
Δp max
[Pa]
P max
[W]
Un / Uster.
[V]
I max
[A]
RPM max
[1/min]
tmax
[oC]
LWA
[dB(A)]
LpA *
[dB(A)]
m
[kg]
nr kat.
VIVER.PS 2-190/600PT 660 830 114 230, 1~ / 0-10 0,9 4010 50 76 53/45 5,9 16515200
VIVER.PS 2-220/950PT 940 570 113 230, 1~ / 0-10 0,9 2930 60 70 47/39 5,3 16619000
VIVER.PS 2-250/1200PT 1165 660 167 230, 1~ / 0-10 1,4 2800 60 74 51/43 6,5 14921200
VIVER.PS 2-280/1900PT 1970 830 268 230, 1~ / 0-10 1,9 2940 55 78 55/47 8,3 14696000
VIVER.PS 4-355/2700PT 2750 450 165 230, 1~ / 0-10 1,40 1545 60 68 45/37 15,5 14696600
VIVER.PS 4-400/4400PT 4460 920 503 230, 1~ / 0-10 2,3 1980 50 73 50/42 19,5 14697500
VIVER.PS 4-400/6000PT** 6070 1005 1223 230, 1~ / 0-10 5,6 2020 45 81 58/50 24,4 16477300
VIVER.PS 4-450/5500PT 5550 640 509 230, 1~ / 0-10 2,3 1515 50 73 50/42 22,1 14698800
VIVER.PS 4-500/8000PT 8050 1095 1331 400, 3~ / 0-10 2,1 1640 50 79 56/48 30,5 14699900
VIVER.PS 4-560/12000PT 14060 1260 3406 400, 3~ / 0-10 5,2 1790 60 87 64/56 50,8 14700200
VIVER.PS 4-630/14960PT 14960 900 2707 400, 3~ / 0-10 4,1 1300 40 84 61/53 50,3 15737700



* - poziom ciśnienia akustycznego mierzony z odległości 4/10 m

** - wentylator jest dostępny wyłącznie w wykonaniu VIVER.PS PT

Charakterystyki pracy

  • VIVER.PS 2-190/600PT
  • VIVER.PS 2-220/950PT
  • VIVER.PS 2-250/1200PT
  • VIVER.PS 2-280/1900PT
  • VIVER.PS 4-355/2700PT
  • VIVER.PS 4-400/4400PT

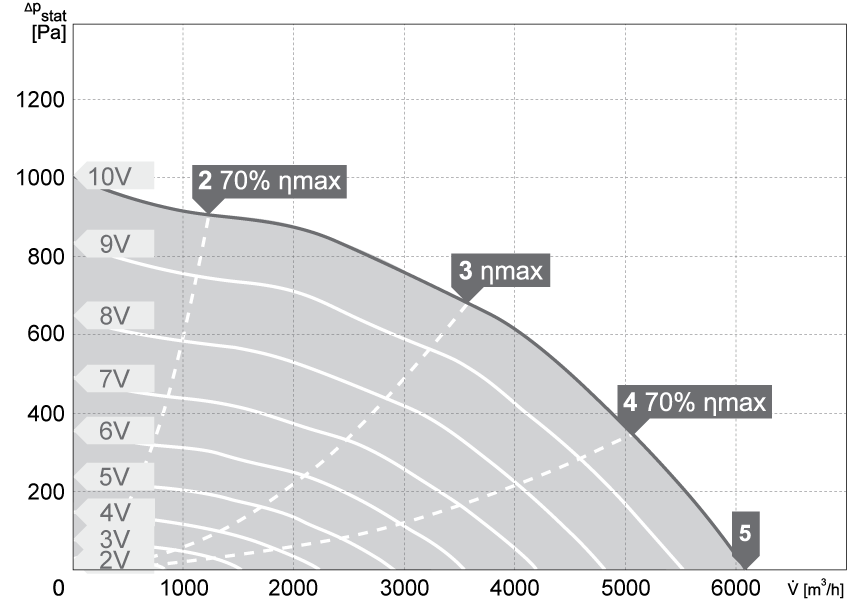

  • VIVER.PS 4-400/6000PT**
  • VIVER.PS 4-450/5500PT
  • VIVER.PS 4-500/8000PT
  • VIVER.PS 4-560/12000PT
  • VIVER.PS 4-630/14960PT

Wymiary

Typ Ød
[mm]
A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
J
[mm]
Øk
[mm]
VIVER.PS 2-190/600PT 213 337 388 225 322±2 245 94 305±2 94 M6x15 (6x) 9
VIVER.PS 2-220/950PT 213 337 388 225 322±2 245 94 305±2 94 M6x15 (6x) 9
VIVER.PS 2-250/1200PT 213 338 388 225 326±4 245 94 305±2 94 M6x15 (6x) 9
VIVER.PS 2-280/1900PT 286 437 540 249 422±2 330 135 405±2 135 M6x15 (6x) 9
VIVER.PS 4-355/2700PT 438 598 745 333 580±2 450 193 565±2 193 M6x15 (6x) 11
VIVER.PS 4-400/4400PT 438 598 745 333 580±2 450 193 565±2 193 M6x15 (6x) 11
VIVER.PS 4-400/6000PT** 438 598 745 425 580±2 450 193 565±2 193 M6x15 (6x) 11
VIVER.PS 4-450/5500PT 438 670 860 418 652±2 535 220 637±2 220 M6x15 (6x) 11
VIVER.PS 4-500/8000PT 438 670 860 418 652±2 535 220 637±2 220 M6x15 (6x) 11
VIVER.PS 4-560/12000PT 605 931 1165 521 913±2 750 310 898±2 310 M8x15 (8x) 11
VIVER.PS 4-630/14960PT 605 931 1165 521 913±2 750 310 898±2 310 M8x15 (8x) 11

   ** - wentylator jest dostępny wyłącznie w wykonaniu VIVER.PS PT

Akcesoria

DSF AL

podstawa dachowa

DSS AL

podstawa dachowa

DAF

przeciwkołnierz

DAS

złącze przeciwdrganiowe

DVK

klapa zwrotna

DKP

płyta adaptacyjna
