wentylator kanałowy
RM EC
- płynna i precyzyjna regulacja obrotów
- wirnik o łopatkach pochylonych do tyłu
- metalowa obudowa
- silnik komutowany elektronicznie

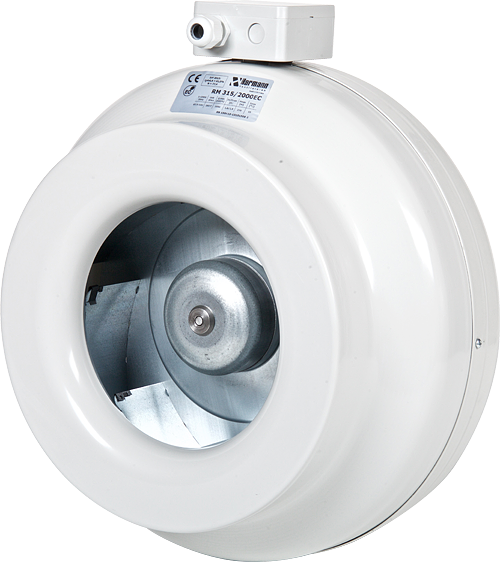

Konstrukcja
Promieniowy wentylator kanałowy. Obudowa wykonana z tłoczonej blachy stalowej cynkowanej galwanicznie i lakierowanej epoksydowo na kolor szary (RAL 7035). Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik o łopatkach pochylonych do tyłu stanowiący integralną część silnika (tzw. silnik z wirującą obudową). Łopatki wykonane z tworzywa sztucznego.
Napęd i sterowanie
Synchroniczny silnik elektryczny, bezszczotkowy, komutowany elektronicznie (EC) ze zintegrowanym zabezpieczeniem termicznym i kontrolerem silnika. Zasilanie 230V, 50Hz. Silniki są przystosowane do płynnej regulacji obrotów w pełnym zakresie przy zachowaniu wysokiej sprawności pracy.
Zmiana prędkości obrotowej odbywa się poprzez podłączenie opcjonalnego potencjometru lub innego urządzenia (sterownika) wykorzystującego sygnał analogowy 0-10V. Stopień ochorny silnika: IP54 (modele 100/300- 315/1400), IP33 (model 315/2000), puszki przyłączeniowej IP44, całego urządzenia IPX4. Klasa izolacji F.
Maksymalna temperatura pracy
50 - 65°C w zależności od modelu
Zastosowanie
Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.
Dane techniczne
|
Typ |
Qmax [m3/h] |
Δpmax [Pa] |
Pmax [W] |
Un / Uster. [V] |
Imax [A] |
RPMmax [1/min] |
tmax [oC] |
LWA [dB(A)] |
LpA [dB(A)] |
m [kg] |
nr kat. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RM 100/300EC | 350 | 740 | 113 | 230, 1~ / 0-10 | 1 | 3970 | 50 | - | - | 2,7 | 15459700 |
| RM 125/450EC | 470 | 750 | 116 | 230, 1~ / 0-10 | 0,9 | 4000 | 50 | 67 | 60 | 2,6 | 15457000 |
| RM 150/650EC | 640 | 760 | 116 | 230, 1~ / 0-10 | 1 | 3980 | 50 | - | - | 3 | 15461000 |
| RM 160/650EC | 660 | 760 | 113 | 230, 1~ / 0-10 | 1 | 3970 | 50 | 62 | 55 | 2,9 | 15464000 |
| RM 200/950EC | 970 | 540 | 120 | 230, 1~ / 0-10 | 1,0 | 2900 | 60 | 58 | 51 | 3,9 | 15466800 |
| RM 250/1000EC | 1010 | 560 | 118 | 230, 1~ / 0-10 | 1,0 | 2930 | 60 | 55 | 48 | 3,9 | 15463900 |
| RM 250/1400EC | 1310 | 630 | 165 | 230, 1~ / 0-10 | 1,4 | 2800 | 50 | 60 | 54 | 4,0 | 15824700 |
| RM 315/1400EC | 1340 | 620 | 160 | 230, 1~ / 0-10 | 1,3 | 2800 | 50 | 60 | 54 | 4,0 | 15976300 |
| RM 315/2000EC | 1990 | 760 | 270 | 230, 1~ / 0-10 | 1,9 | 2950 | 65 | 71 | 64 | 6,0 | 13151500 |
Charakterystyki pracy
- RM 100/300EC
- RM 125/450EC
- RM 150/650EC
- RM 160/650EC
- RM 200/950EC
- RM 250/1000EC
- RM 250/1400EC
- RM 315/1400EC
- RM 315/2000EC
Wymiary
| Typ | A [mm] |
B [mm] |
C [mm] |
ØD [mm] |
E [mm] |
F [mm] |
|---|---|---|---|---|---|---|
| RM 100/300EC | 209 | 245 | 287 | 99 | 15 | 21 |
| RM 125/450EC | 193 | 245 | 288 | 124 | 15 | 15 |
| RM 150/650EC | 191 | 270 | 312 | 149 | 15 | 20 |
| RM 160/650EC | 205 | 270 | 310 | 159 | 20 | 21 |
| RM 200/950EC | 227 | 344 | 386 | 199 | 20 | 23 |
| RM 250/1000EC | 235 | 344 | 386 | 249 | 30 | 26 |
| RM 250/1400EC | 233 | 344 | 386 | 249 | 30 | 26 |
| RM 315/1400EC | 253 | 402 | 444 | 314 | 27 | 40 |
| RM 315/2000EC | 253 | 402 | 444 | 312 | 27 | 40 |
