wentylator strumieniowy
PIRAX CPA

- mała przestrzeń montażowa
- wirnik rewersyjny w standardzie
- przystosowany do pracy w jednym kierunku (PIRAX.S CPA) lub w obu kierunkach (PIRAX CPA).
- silniki jedno- oraz dwubiegowe
- konstrukcja poparta licznymi analizami CFD
- zbliżone parametry pracy w obu kierunkach
- szybka i łatwa instalacja
Konstrukcja
Strumieniowy wentylator typu „jet” przeznaczony do pracy w systemach wentylacji bytowej garaży do wymuszania przepływu zanieczyszczonego powietrza w kierunku punktów wyciągowych. Obudowa wentylatora wykonana z blachy stalowej ze zintegrowanymi obustronnie tłumikami akustycznymi o kształcie eliptycznym oraz aluminiowej obudowie. Uchwyty montażowe z możliwością regulacji wysokości zawieszenia. Niska waga dzięki zoptymalizowanemu wykorzystaniu materiałów. Specjalnie opracowany wirnik z łopatkami w kształcie 3D orazzaprojektowana piasta stożkowa, poprawiają parametry oraz efektywność pracy w obu kierunkach przepływu powietrza. PIRAX.S CPA przystosowany został do pracy tylko w jednym kierunku. Siatka ochrony wlotu powietrza oraz deflektor wylotu powietrza są dostarczane w zestawie wraz z wentylatorem. Wersja PIRAX CPA posiada w zestawie deflektory do montażu po dwóch stronach urządzenia, co umożliwia pracę wentylatora w obu kierunkach. Sterowanie strugą powietrza możliwe jest poprzez regulację kąta nachylenia łopatek deflektorów wylotowych.


Napęd i sterowanie
Asynchroniczny silnik elektryczny 3~400V, 50Hz. Skrzynka elektryczna zamontowana na obudowie wentylatora.
Maksymalna temperatura pracy
60°C - praca ciągła.
Zastosowanie
Wentylatory strumieniowe przeznaczone są do pracy w systemach wentylacji garaży. Urządzenia zapewniają skuteczne dzienne „przewietrzanie” zanieczyszczeń powstałych w garażu podczas emisji CO zawartego w spalinach samochodowych oraz z nieszczelności instalacji LPG.
Dane techniczne
Typ | Pn | U | Częstotliwość | kierunek przepływu | Vmax | F | Imax | RPMmax | Tmax | LpA* | nr. katalogowy wersja dwukierunkowa PIRAX CPA | nr. katalogowy wersja jednokierunkowa PIRAX.S CPA | |
[kW] | [V] | [Hz] | [m3/h] | [N] | [A] | [1/min] | [°C] | [db(A)] | |||||
PIRAX(.S) CPA 315 D42 | 1,1/0,25 | 400 | 50 | silnik – wirnik | 4875/2400 | 28/7 | 2,0/0,87 | 2890/1430 | 60 | 62/44 | 15907800 | 15913801 | |
wirnik – silnik | 4910/2450 | 29/7 | 1,9/0,59 | 2900/1460 | 60 | 61/43 | |||||||
PIRAX(.S) CPA 315 D2 | 1,1 | 400 | 50 | silnik – wirnik | 4800 | 28 | 2 | 2890 | 60 | 62 | 15905000 | 15912701 | |
wirnik – silnik | 4790 | 29 | 1,9 | 2900 | 60 | 61 | |||||||
PIRAX(.S) CPA 355 D42 | 1,5/0,37 | 400 | 50 | silnik – wirnik | 7330/3640 | 50/12 | 3,07/1,36 | 2905/1460 | 60 | 64/47 | 15907300 | 15911801 | |
wirnik – silnik | 7050/3525 | 47/12 | 3,39/1,47 | 2886/1450 | 60 | 67/49 | |||||||
PIRAX(.S) CPA 355 D2 | 1,5 | 400 | 50 | silnik – wirnik | 7200 | 50 | 3,07 | 2905 | 60 | 64 | 15906000 | 15910601 | |
wirnik – silnik | 6940 | 47 | 3,39 | 2890 | 60 | 67 | |||||||
PIRAX(.S) CPA 400 D42 | 2,2/0,55 | 400 | 50 | silnik – wirnik | 10830/5500 | 87/22 | 4,98/1,2 | 2885/1460 | 60 | 70/51 | 15906800 | 15909201 | |
wirnik – silnik | 10020/5060 | 74/19 | 4,52/1,15 | 2890/1460 | 60 | 69/50 | |||||||
PIRAX(.S) CPA 400 D2 | 2,2 | 400 | 50 | silnik – wirnik | 10745 | 87 | 4,98 | 2885 | 60 | 70 | 15906300 | 15910201 | |
wirnik – silnik | 9980 | 74 | 4,52 | 2890 | 60 | 69 |
* w odległości 3 m, w warunkach pola swobodnego

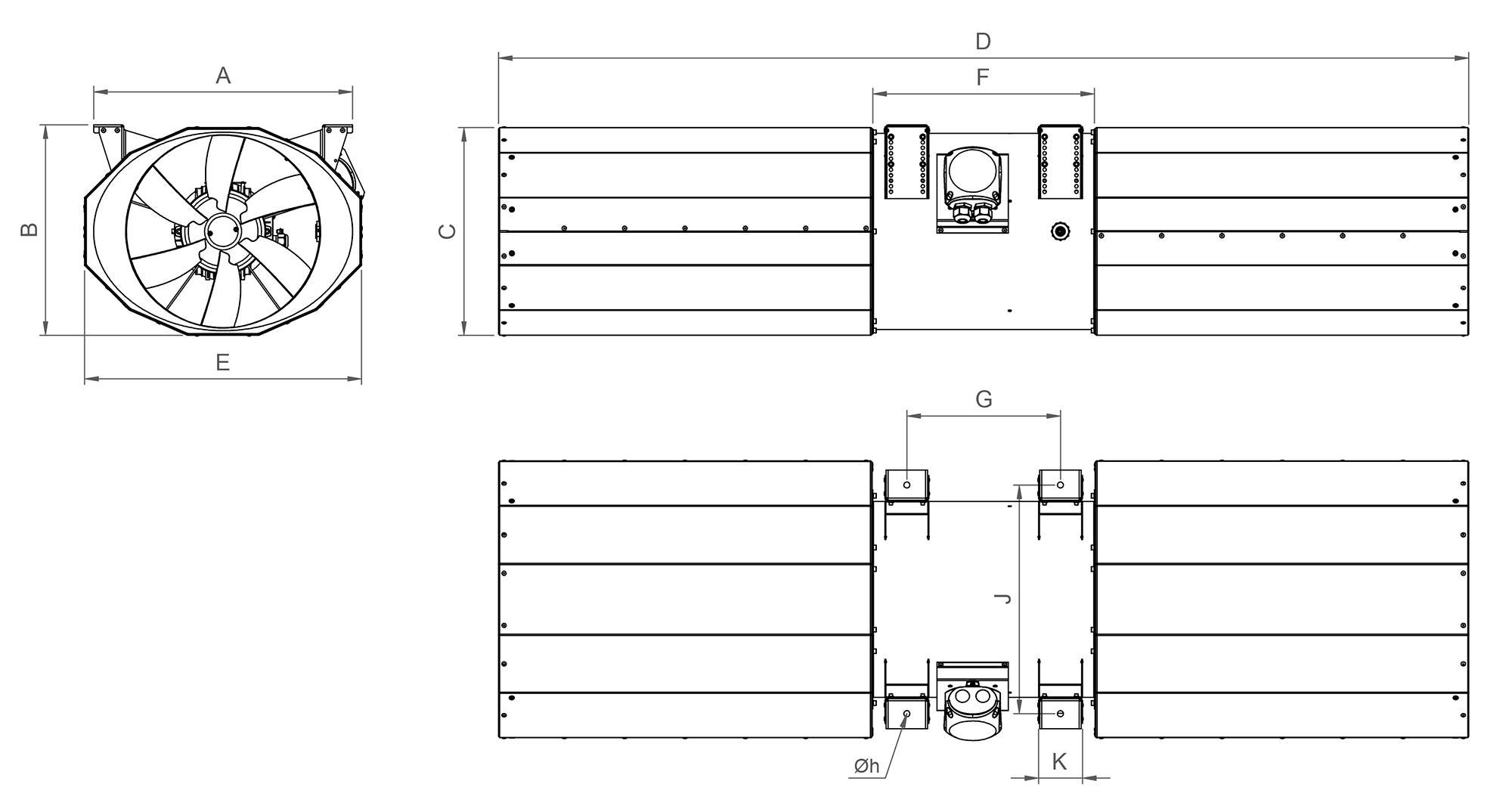

Wymiary
Typ | A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
L [mm] |
Øk [mm] |
PIRAX(.S) CPA 315 D42 | 452 | 340 | 547 | 445 | 339 | 47,4 | 346 – 430 | 30 | 447 | 1824 | 11 |
PIRAX(.S) CPA 315 D2 | 452 | 340 | 547 | 445 | 339 | 47,4 | 346 – 430 | 30 | 447 | 1824 | 11 |
PIRAX(.S) CPA 355 D42 | 452 | 340 | 589 | 505 | 379 | 47,4 | 386 – 442 | 30 | 489 | 1824 | 11 |
PIRAX(.S) CPA 355 D2 | 452 | 340 | 589 | 505 | 379 | 47,4 | 386 – 442 | 30 | 489 | 1824 | 11 |
PIRAX(.S) CPA 400 D42 | 452 | 340 | 635 | 560 | 424 | 47,4 | 431 – 487 | 30 | 535 | 1824 | 11 |
PIRAX(.S) CPA 400 D2 | 452 | 340 | 635 | 560 | 424 | 47,4 | 431 – 487 | 30 | 535 | 1824 | 11 |
