wentylator oddymiający

PIRAX CPA F3/F4

  • mała przestrzeń montażowa
  • wirnik rewersyjny w standardzie
  • przystosowany do pracy w jednym kierunku (PIRAX.G CPA) lub w obu kierunkach (PIRAX CPA)
  • silniki jedno- oraz dwubiegowe
  • klasa odporności ogniowej F400120, F300120
  • konstrukcja poparta licznymi analizami CFD
  • szybka i łatwa instalacja
  • bezpieczeństwo

zapytaj o produkt umów się z handlowcem

Konstrukcja

Strumieniowy wentylator oddymiający przeznaczony do odprowadzania gorącego powietrza, dymu oraz szkodliwych gazów powstałych podczas pożaru. Obudowa wentylatora wykonana z blachy stalowej ze zintegrowanymi obustronnie tłumikami akustycznymi o kształcie eliptycznym oraz aluminiowej obudowie. Uchwyty montażowe z możliwością regulacji wysokości zawieszenia. Niska waga dzięki zoptymalizowanemu wykorzystaniu materiałów. Specjalnie opracowany wirnik z łopatkami w kształcie 3D oraz zaprojektowana piasta stożkowa, poprawiają parametry oraz efektywność pracy w obu kierunkach przepływu powietrza. PIRAX.G CPA przystosowany został do pracy tylko w jednym kierunku. Siatka ochrony wlotu powietrza oraz deflektor wylotu powietrza są dostarczane w zestawie wraz z wentylatorem. Wersja PIRAX CPA posiada w zestawie deflektory do montażu po dwóch stronach urządzenia, co umożliwia pracę wentylatora w obu kierunkach. Sterowanie strugą powietrza możliwe jest poprzez regulację kąta nachylenia łopatek deflektorów wylotowych.

Napęd i sterowanie

Asynchroniczny silnik elektryczny 3~400V, 50Hz. Skrzynka elektryczna zamontowana na obudowie wentylatora.

Maksymalna temperatura pracy

400°C/2h, 300°C/2h - oddymianie,
60°C - praca ciągła.

Zastosowanie

Wentylatory strumieniowe przeznaczone są do pracy w systemach wentylacji garaży. Urządzenia zapewniają efektywne ograniczenie rozprzestrzenienia się gorącego powietrza, dymu oraz gazów powstałych w trakcje pożaru oraz skuteczne dzienne „przewietrzanie” zanieczyszczeń wywołanych ruchem samochodowym.

Dane techniczne

F300

Typ Pn U Częstotliwość kierunek przepływu Vmax F Pmax Imax RPMmax Tmax LpA* nr katalogowy wersja dwukierunkowa PIRAX CPA nr katalogowy wersja jednokierunkowa PIRAX.G CPA
[kW] [V] [Hz] [m3/h] [N] [W] [A] [1/min] [°C] [db(A)]
PIRAX(.G) CPA 315 D42 F3 1,1/0,25 400 50 silnik – wirnik 4875/2400  28/7  1059/202 2,1/0,91 2890/1430 60 65/50 15913800 15913801
wirnik – silnik 4910/2450  29/7 991/170 2,0/0,62 2900/1460 60 64/47
PIRAX(.G) CPA 315 D2 F3 1,1 400 50 silnik – wirnik 4800 28 1050 2,25 2890 60 65 15912700 15912701
wirnik – silnik 4790 27 977 2,17 2900 60 64
PIRAX(.G) CPA 355 D42 F3 1,5/0,37 400 50 silnik – wirnik 7330/3640  50/12 1994/325 3,82/1,05 2905/1460 60 70/53 15911800 159118011
wirnik – silnik 7050/3525  47/12 1813/299 3,58/1,02 2886/1450 60 68/50
PIRAX(.G) CPA 355 D2 F3 1,5 400 50 silnik – wirnik 7200 49 1965 3,63 2905 60 70 15910600 15910601
wirnik – silnik 6940 45 1740 3,32 2890 60 68
PIRAX(.G) CPA 400 D42 F3 2,2/0,55 400 50 silnik – wirnik 10830/5500  87/22 2875/423 5,23/1,26 2885/1460 60 73/55 15909200 15909201
wirnik – silnik 10020/5060  74/19 2594/382 4,75/1,21 2890/1460 60 72/53
PIRAX(.G) CPA 400 D2 F3 2,2 400 50 silnik – wirnik 10745 85 2770 5,15 2885 60 73 15910200 15910201
wirnik – silnik 9980 74 2543 4,84 2890 60 72

F400

Typ Pn U Częstotliwość kierunek przepływu Vmax F Pmax Imax RPMmax Tmax LpA* nr katalogowy wersja dwukierunkowa PIRAX CPA nr katalogowy wersja jednokierunkowa PIRAX.G CPA
[kW] [V] [Hz] [m3/h] [N] [W] [A] [1/min] [°C] [db(A)]
PIRAX(.G) CPA 315 D42 F4 1,1/0,25 400 50 silnik – wirnik 4875/2400 28/7 1059/202 2,1/0,91 2890/1430 60 65/50 15916600 15916601
wirnik – silnik 4910/2450 29/7 991/170 2,0/0,62 2900/1460 60 64/47
PIRAX(.G) CPA 315 D2 F4 1,1 400 50 silnik – wirnik 4800 28 1050 2,25 2890 60 65 15913300 15913301
wirnik – silnik 4790 27 977 2,17 2900 60 64
PIRAX(.G) CPA 355 D42 F4 1,5/0,37 400 50 silnik – wirnik 7330/3640 50/12 1994/325 3,82/1,05 2905/1460 60 70/53 15912300 15912301
wirnik – silnik 7050/3525 47/12 1813/299 3,58/1,02 2886/1450 60 68/50
PIRAX(.G) CPA 355 D2 F4 1,5 400 50 silnik – wirnik 7200 49 1965 3,63 2905 60 70 15911100 15911101
wirnik – silnik 6940 45 1740 3,32 2890 60 68
PIRAX(.G) CPA 400 D42 F4 2,2/0,55 400 50 silnik – wirnik 10830/5500 87/22 2875/423 5,23/1,26 2885/1460 60 73/55 15908600 15908601
wirnik – silnik 10020/5060 74/19 2594/382 4,75/1,21 2890/1460 60 72/53
PIRAX(.G) CPA 400 D2 F4 2,2 400 50 silnik – wirnik 10740 85 2770 5,15 2885 60 73 15909700 15909701
wirnik – silnik 9980 74 2543 4,84 2890 60 72

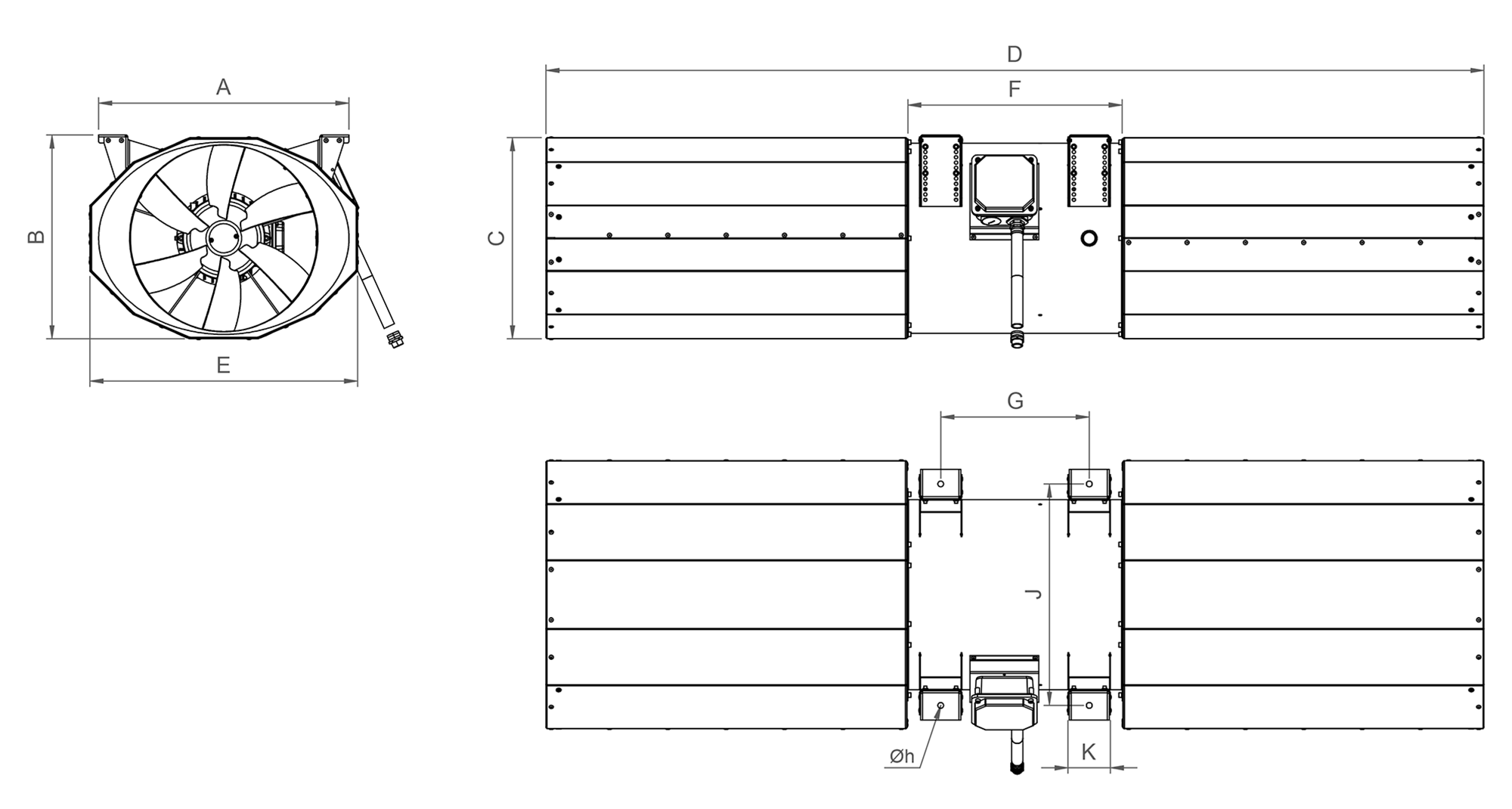

Wymiary

Typ A
[mm]		 B
[mm]		 C
[mm]		 E
[mm]		 F
[mm]		 G
[mm]		 H
[mm]		 I
[mm]		 J
[mm]		 L
[mm]		 Øk
[mm]
PIRAX(.G) CPA 315 D42 F3 452 340 547 445 339 47,4 346 – 430 30 447 1824 11
PIRAX(.G) CPA 315 D2 F3 452 340 547 445 339 47,4 346 – 430 30 447 1824 11
PIRAX(.G) CPA 355 D42 F3 452 340 589 505 379 47,4 386 – 442 30 489 1824 11
PIRAX(.G) CPA 355 D2 F3 452 340 589 505 379 47,4 386 – 442 30 489 1824 11
PIRAX(.G) CPA 400 D42 F3 452 340 635 560 424 47,4 431 – 487 30 535 1824 11
PIRAX(.G) CPA 400 D2 F3 452 340 635 560 424 47,4 431 – 487 30 535 1824 11
PIRAX(.G) CPA 315 D42 F4 452 340 547 445 339 47,4 346 – 430 30 447 1824 11
PIRAX(.G) CPA 315 D2 F4 452 340 547 445 339 47,4 346 – 430 30 447 1824 11
PIRAX(.G) CPA 355 D42 F4 452 340 589 505 379 47,4 386 – 442 30 489 1824 11
PIRAX(.G) CPA 355 D2 F4 452 340 589 505 379 47,4 386 – 442 30 489 1824 11
PIRAX(.G) CPA 400 D42 F4 452 340 635 560 424 47,4 431 – 487 30 535 1824 11
PIRAX(.G) CPA 400 D2 F4 452 340 635 560 424 47,4 431 – 487 30 535 1824 11
