wentylator kanałowy

ML PRO EC

diagonalny wirnik - do 50% lepsza sprawność
niski pobór energii
płynna i precyzyjna regulacja obrotów
cicha praca

zapytaj o produkt umów się z handlowcem

Konstrukcja

Diagolany wentylator kanałowy. Obudowa wykonana została z wysokiej jakości tworzywa PPGF30 (polipropylen z dodatkiem 30% włókna szklanego, kolor RAL7012). Unikalny wyprofilowany wirnik diagonalny z tworzywa sztucznego został wyważony dynamicznie w dwóch płaszczyznach (G6.3 DIN ISO 1940).

Urządzenie składa się z trzech elementów: płyty montażowej, zespołu silniko-wirnika ze zintegrowaną puszką przyłączeniową, oraz króćców przyłączeniowych. Całość połączona została za pomocą dwóch uchylnych klamer. Wentylator można zainstalować w dowolnej pozycji. Dostęp do modułu silnika nie wymaga demontażu kanałów wentylacyjnych.

Napęd i sterowanie

Napęd stanowi silnik elektryczny komutowany elektronicznie (EC) ze zintegrowanym kontrolerem i zabezpieczeniem termicznym.

Zasilanie 230V ~1, 50Hz. Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności. Zmiana prędkości obrotowej odbywa się poprzez podłączenie potencjometru lub innego urządzenia (sterownika) wykorzystującego sygnał analogowy 0-10V. W zestawie potencjometr do samodzielnego podłączenia w puszce przyłączeniowej Stopień ochrony urządzenia IPX4, puszki przyłączeniowej IP44. Klasa izolacji F.

Maksymalna temperatura pracy

35 ÷ 45°C w zależności od modelu

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Dane techniczne

Typ	Q _max [m³/h]	Δp_max [Pa]	P _max [W]	U_n / U_ster. [V]	I _max [A]	RPM _max [1/min]	L_WA [dB(A)]	L_pA [dB(A)]	t_max [^oC]	m [kg]	nr kat.
ML PRO 150/750EC	780	420	67	230, 1~ / 0-10	0,60	3790	56	49	45	2,4	12858800
ML PRO 160/800EC	810	430	73	230, 1~ / 0-10	0,65	3730	55	48	45	2,6	12858600
ML PRO 200/1300EC	1300	440	121	230, 1~ / 0-10	1,00	2970	62	55	45	3,2	13056100
ML PRO 250/1800EC	1800	610	172	230, 1~ / 0-10	1,32	3390	-	-	50	3,16	16857900
ML PRO 250/2100EC	2175	770	304	230, 1~ / 0-10	2,10	3700	67	60	45	4,0	13049100
ML PRO 280/2400EC	2440	630	267	230, 1~ / 0-10	1,86	3170	75	68	45	5,5	13070100
ML PRO 315/2900EC	2960	600	282	230, 1~ / 0-10	1,96	2800	69	61	45	6,8	13070800
ML PRO 355/3300EC	3320	450	261	230, 1~ / 0-10	1,82	2170	63	56	35	8,7	13071200
ML PRO 355/4700EC	4790	930	731	230, 1~ / 0-10	3,4	3010	65	58	60	9,8	13366600
ML PRO 400/5700EC	5700	870	729	230, 1~ / 0-10	3,4	2620	64	57	60	11,6	13366800

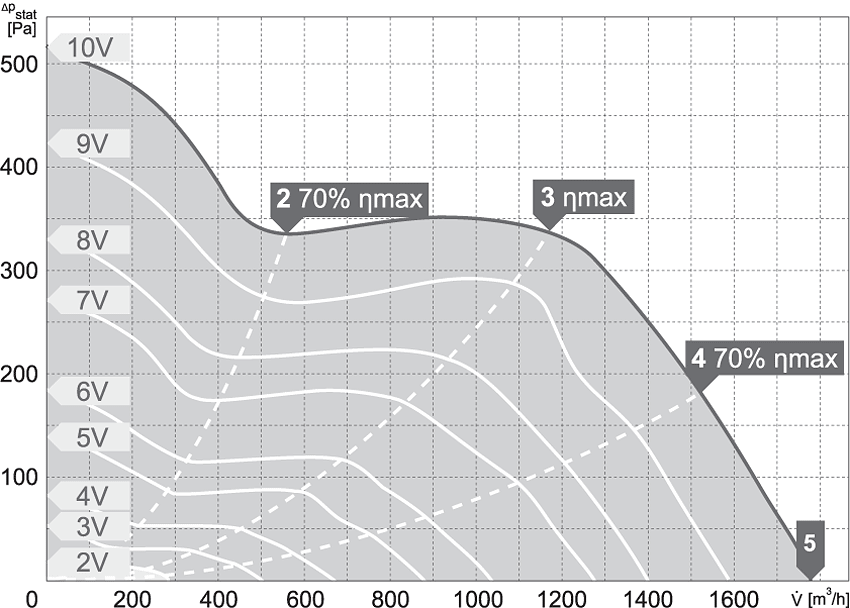

Charakterystyki pracy

ML PRO 150/750EC
ML PRO 160/800EC
ML PRO 200/1300EC
ML PRO 250/1800EC
ML PRO 250/2100EC
ML PRO 280/2400EC
ML PRO 315/2900EC
ML PRO 355/3300EC
ML PRO 335/4700EC
ML PRO 400/5700EC

Wymiary

Typ	A [mm]	B [mm]	C [mm]	Ød [mm]	ØD [mm]	ØE [mm]	F [mm]	G [mm]	H [mm]	I [mm]
ML PRO 150/750EC	238,5	137,7	210,1	149	204	4 x 5	309	25	94	100
ML PRO 160/800EC	238,5	137,7	210,1	149	204	4 x 5	289	25	94	100
ML PRO 200/1300EC	280,2	163	252	199	245,8	4 x 5	325	25	120	125
ML PRO 250/1800EC	299,4	169,7	268	248,9	263,4	4 x 5	215	25	80	125
ML PRO 250/2100EC	299,4	169,7	268	248,9	263,4	4 x 5	215	25	80	125
ML PRO 280/2400EC	327,6	258,3	295,6	274,3	292,3	4 x 9	280	29,6	195	234
ML PRO 315/2900EC	366,4	284,1	330,2	313,9	327,3	4 x 9	300	29,7	210	264
ML PRO 355/3300EC	401	316	370,7	353,8	367,2	4 x 9	325	49,7	200	295
ML PRO 355/4700EC	401	316	365	353,8	367	4 x 9	325	49,7	200	295
ML PRO 400/5700EC	452	350	410	398,8	411	4 x 9	350	49	225	330

Akcesoria
