wentylator chemoodporny

VITT



  • obudowa z polietylenu (modele 200-450) lub polipropylenu (modele 500-630)
  • wirnik o łopatkach pochylonych do tyłu
  • dostępny w wykonaniu do montażu dachowego (VITT) lub kanałowego (VITT.L)
  • silniki trójfazowe jednobiegowe
  • króciec odpływu skroplin
  • dostępny w wykonaniu ATEX

zapytaj o produkt umów się z handlowcem

Konstrukcja


Chemoodporny wentylatory promieniowy, wyposażony w kwadratową płytę do montażu na podstawie dachowej (wszystkie wielkości) lub wsporniki stalowe malowane epoksydowo do montażu kanałowego (wielkości 200-450). Wielkości 200-450 posiadają obudowę formowaną wykonaną z polietylenu (PE), natomiast wielkości 500-630 obudowę spawaną wykonaną z polipropylenu (PP). W najniższej części obudowy zlokalizowany został odpływ kondensatu. Wentylator posiada wysokosprawny wirnik o łopatkach pochylonych do tyłu wykonany z polipropylenu PP. Silnik został zlokalizowany poza strumieniem przetłaczanego czynnika, a dzięki specjalnym kanałom wentylacyjnym jest chłodzony powietrzem z zewnątrz. Wlot oraz wylot wentylatora nie są zabezpieczone siatką.

Napęd i sterowanie


Wentylatory zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F. Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń, których prędkość obrotowa nie może być regulowana.

Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.

Uwaga. Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne. Dla wentylatorów w wykonaniu dachowym płyta stanowi konstrukcję wsporczą. Kanał wentylacyjny należy przyłączyć do zlokalizowanego pod płytą króćca o tolerancji nyplowej.

Maksymalna temperatura pracy


60°C

Przeznaczenie


Wentylatory VITT przeznaczone są do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie o zawartości pyłu <5mg/m3 i maksymalnej temperaturze medium 60°C. Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, maszynowym, elektrycznym, w obiektach użyteczności publicznej.

Wykonanie specjalne


Opcjonalnie dostępne są wentylatory z silnikami jednofazowymi, trójfazowymi dwubiegowymi. Typoszereg wentylatorów VITT dostępny jest również w wykonaniu ATEX.

Dane techniczne

Typ Qmax
[m3/h]
Δpmax
[Pa]
Pn
[kW]
In [A]
400V
RPM
[1/min]
LpA*
[dB(A)]
m
[kg]
nr kat.
VITT
nr kat.
VITT.L
VITT 4-200 500 100 0,12 0,55 1360 50,0 13 06041031 06041033
VITT 2-200 1000 380 0,18 0,55 2710 70,0 14 06041032 06041034
VITT 4-250 950 150 0,12 0,55 1360 72,8 13 06041000 06041015
VITT 2-250 1850 580 0,37 0,97 2730 57,1 13 06041001 06041016
VITT 4-315 1900 270 0,25 1,11 1370 64,0 26 06041002 06041017
VITT 2-315 4000 1100 1,50 3,20 2850 79,7 33 06041003 06041018
VITT 6-350 1700 135 0,18 0,70 880 56,8 26 06041004 06041019
VITT 4-350 2900 350 0,37 1,11 1370 66,1 26 06041005 06041020
VITT 2-350 6000 1500 2,20 4,54 2860 81,8 35 06041006 06041021
VITT 6-450 3500 230 0,37 1,23 900 59,9 40 06041007 06041022
VITT 4-450 5500 540 1,10 2,50 1420 70,0 48 06041008 06041023
VITT 6-500 5250 340 0,55 1,65 900 66,1 82 06041009
VITT 4-500 8900 840 2,20 4,83 1440 75,1 90 06041010
VITT 6-560 7800 450 1,10 2,82 930 66,0 150 06041011
VITT 4-560 12400 1070 4,00 8,23 1440 75,0 160 06041012
VITT 6-630 11200 600 2,20 5,17 945 65,1 180 06041013
VITT 4-630 17000 1430 5,50 10,90 1450 75,0 190 06041014



Tabela obejmuje wykonanie standardowe: silniki jednobiegowe trójfazowe 3~230/400 Δ/Y (większej mocy 3~400/690 Δ/Y) 50Hz, bez czujników PTC/TK
Pn, In, RPMn – parametry nominalne silnika
* - poziom ciśnienia akustycznego mierzony z odległości 1,5 m

Charakterystyki pracy

  • VITT 200/VITT.L 200
  • VITT 250/VITT.L 250
  • VITT 315/VITT.L 315
  • VITT 350/VITT.L 350
  • VITT 450/VITT.L 450
  • VITT 500
  • VITT 560
  • VITT 630

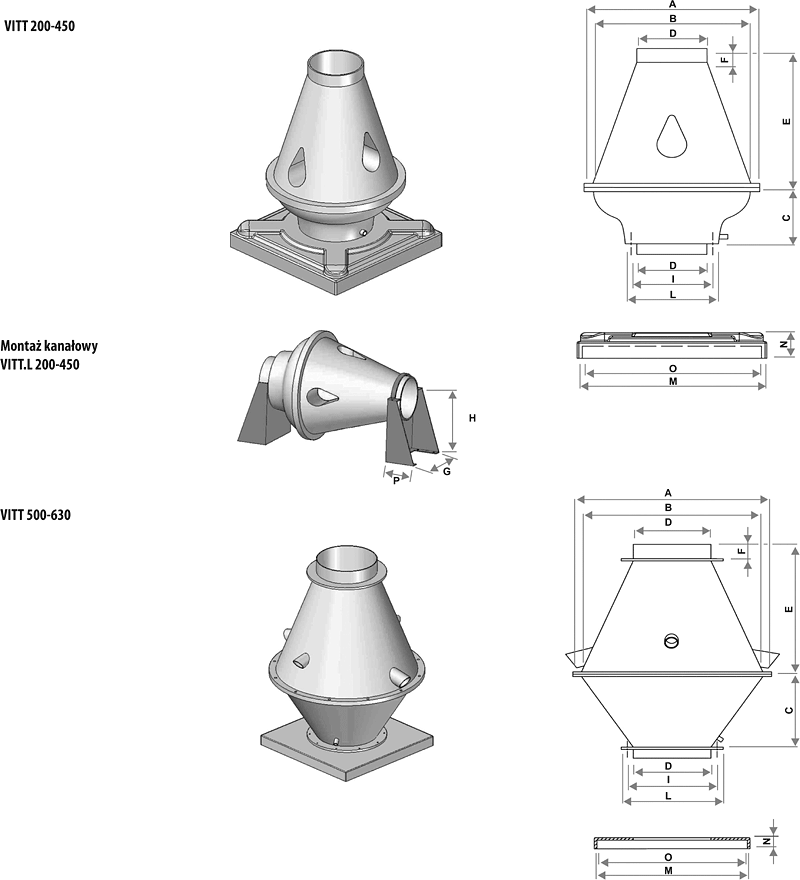

Wymiary

Typ A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
I
[mm]

[mm]
L
[mm]
M
[mm]
N
[mm]
O
[mm]
G
[mm]
H
[mm]
P
[mm]
VITT(.L) 200 400 350 145 160 420 40 200 6 240 540 80 490 225 275 100
VITT(.L) 250 500 450 185 200 460 50 230 8 265 540 80 490 225 275 100
VITT(.L) 315 600 560 240 280 600 50 325 8 365 540 80 490 350 325 150
VITT(.L) 350 600 560 240 280 600 50 325 8 365 540 80 490 350 325 150
VITT(.L) 450 800 730 280 355 700 50 405 8 450 750 100 700 370 425 170
VITT 500 1000 900 400 400 700 80 510 10 550 800 70 750
VITT 560 1150 1050 430 450 800 80 560 10 600 900 70 850
VITT 630 1300 1200 450 500 900 80 610 10 650 1000 70 950

Akcesoria

FLC PVC

złącze elastyczne

ADS PVC

przepustnica

GRS PVC

przepustnica
