nawiewnik ścienny
VENTIN VL STA2
- automatyczna regulacja strumienia powietrza
- możliwość przymknięcia
- wytłumienie akustyczne w regulatorze
- dodatkowe wytłumienie w czerpni i kanale
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis
Akustyczny nawiewnik ścienny serii VENTIN VL STA2 wyposażony w samoczynny, ciśnieniowy stabilizator przepływu powietrza. Za pomocą przełącznika umieszczonego na boku elementu wewnętrznego (regulatora) możliwe jest manualne przymknięcie nawiewnika z zapewnieniem minimalnego wymaganego przepływu powietrza (tj. min. 20% strumienia nominalnego w pozycji maksymalnego otwarcia i różnicy ciśnień dP=10Pa).

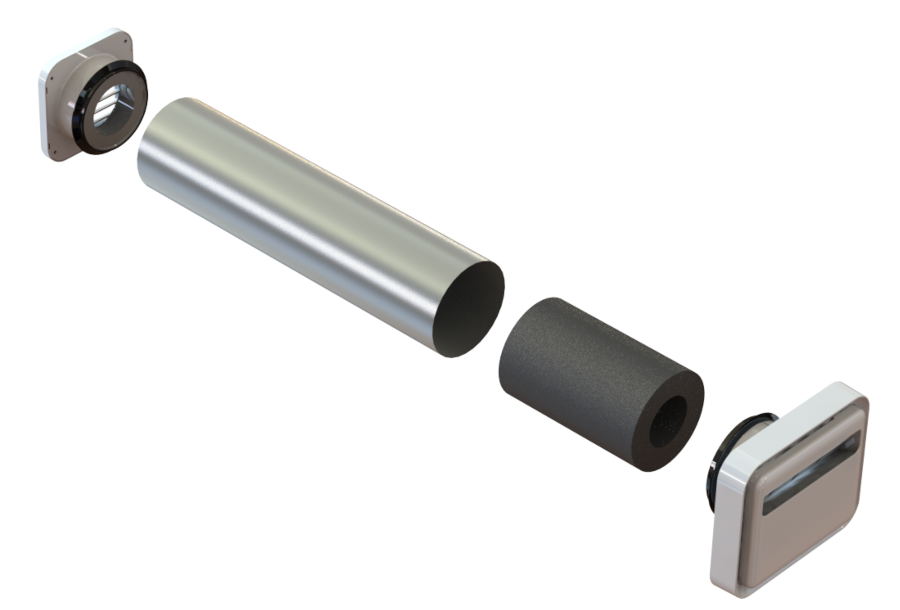

Konstrukcja
Nawiewnik składa się z następujących elementów:
• regulatora VENTIN VL 125 A odpowiadającego za funkcję stabilizacji strumienia,
montowanego po wewnętrznej stronie budynku, składającego się z: korpusu,
stabilizatora, króćca 125mm, materiału zwiększającego izolacyjność akustyczną,
przełącznika,
• akustycznej czerpni powietrza zewnętrznego V-SCL-125, wykonanej z polistyrenu,
montowanej po zewnętrznej stronie ściany,
• metalowego kanału V-MD-125 (standardowa długość 50cm), o średnicy 125mm,
• wytłumienia wewnątrzkanałowego LIA-MM-125.
Montaż
Nawiewniki VENTIN VL STA2 przeznaczone są do montażu z przepływem in-line w ścianach zewnętrznych budynków mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, zgodnie z WT i normą PN-83/B-03430/Az3. Minimalna średnica otworu montażowego w przegrodzie wynosi 125 mm. Standardowa długość kanału: 500mm.
Zastosowanie
Głównym zastosowaniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej-
SENSOVENT. Może być również wykorzystany w pomieszczeniach z wentylacją grawitacyjną, lub hybrydową. Nawiewniki ścienne można stosować w pomieszczeniach przeznaczonych na stały lub czasowy pobyt ludzi w budynkach mieszkalnych, zamieszkania zbiorowego, użyteczności publicznej, biurowych a także produkcyjnych i magazynowych.

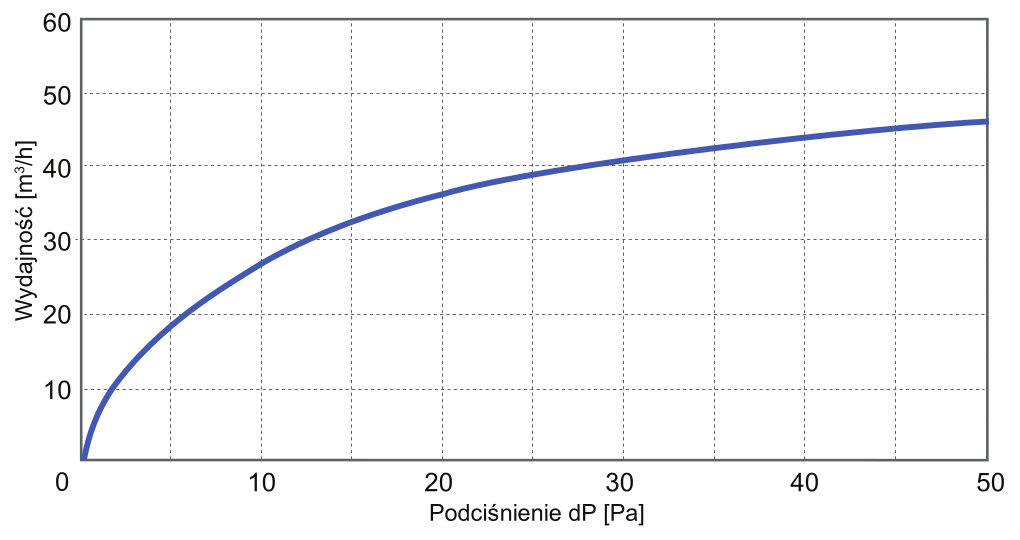

Charakterystyki pracy
- VENTIN VL STA2
Wymiary
