nawiewnik ścienny
VENTIN VL HID STA2
- automatyczna regulacja strumienia powietrza
- możliwość przymknięcia
- wytłumienie akustyczne w regulatorze
- dodatkowe wytłumienie w kanale
- izolowana puszka glifowa z regulowanym teleskopem w zestawie
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis
Akustyczny nawiewnik ścienny serii VENTIN VL HID STA2 wyposażony
w samoczynny, ciśnieniowy stabilizator przepływu powietrza. Za pomocą przełącznika umieszczonego na boku elementu wewnętrznego (regulatora) możliwe jest manualne przymknięcie nawiewnika z zapewnieniem minimalnego wymaganego przepływu powietrza (tj. min. 20% strumienia nominalnego w pozycji maksymalnego otwarcia i różnicy ciśnień dP=10Pa).
Konstrukcja

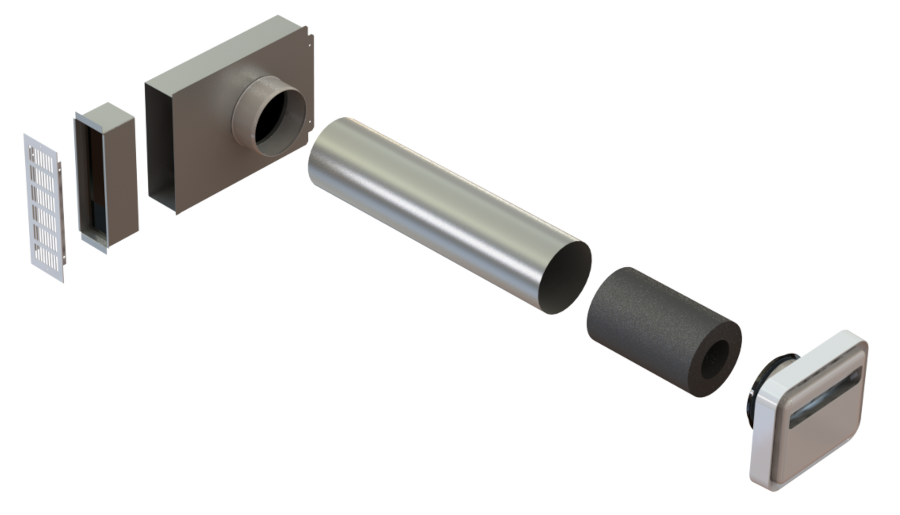

Nawiewnik składa się z następujących elementów:
• regulatora VENTIN VL 125 A odpowiadającego za funkcję stabilizacji strumienia, montowanego po wewnętrznej stronie budynku, składającego się z: korpusu, stabilizatora, króćca 125mm, materiału zwiększającego izolacyjność akustyczną, przełącznika,
• metalowego kanału V-MD-125 (standardowa długość 50cm), o średnicy 125mm,
• puszki glifowej V-PG-125 z elementem teleskopowym umożliwiającym regulację szerokości puszki,
• zewnętrznej kratki elewacyjnej V-KZ-250,
• wytłumienia wewnątrzkanałowego LIA-MM-125.
Montaż
Nawiewniki VENTIN VL HID STA2 przeznaczone są do montażu z puszką glifową w ścianach z izolacją termiczną po stronie zewnętrznej budynków mieszkalnych,
zamieszkania zbiorowego iużyteczności publicznej, zgodnie z WT i normą PN-83/B03430/Az3. Minimalna średnica otworu montażowego w przegrodzie wynosi 125 mm. Standardowa długość kanału: 500mm.
Zastosowanie
Głównym zastosowaniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej-
SENSOVENT. Może być również wykorzystany w pomieszczeniach z wentylacją grawitacyjną, lub hybrydową. Nawiewniki ścienne można stosować w pomieszczeniach przeznaczonych na stały lub czasowy pobyt ludzi w budynkach mieszkalnych, zamieszkania zbiorowego, użyteczności publicznej, biurowych a także produkcyjnych i magazynowych.

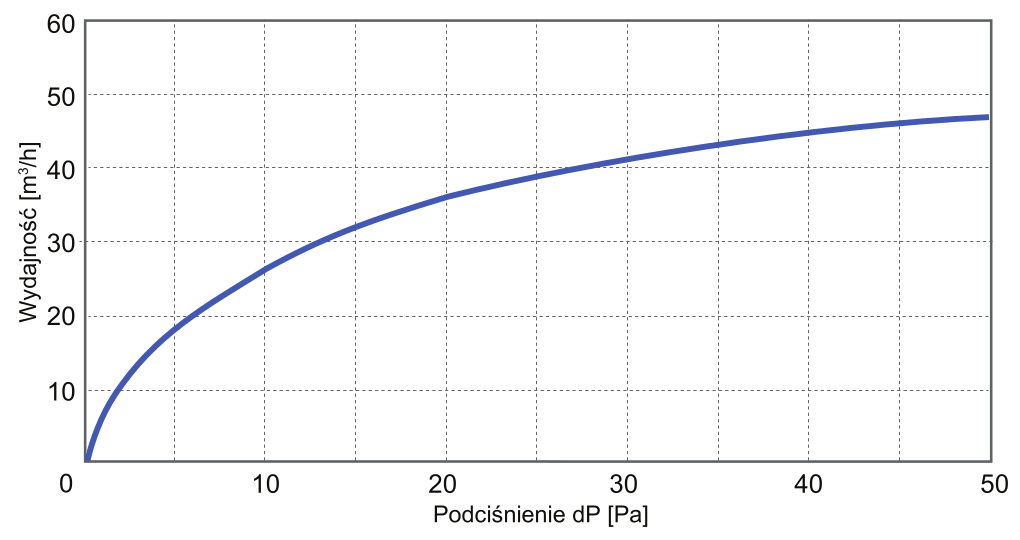

Charakterystyki pracy
- VENTIN VL HID STA2
Wymiary
