Dwustronnie ssące średnio-ciśnieniowe wentylatory promieniowe. Modele TDA występują w dwóch wariantach wykonania L – typ lekki, oraz R – z ramą wzmacniającą. Typ lekki L składa się z 10 wielkości od 9/7 do 18/18, które mogą występować również w wersji podwójnej T2L. W skład typoszeregu R wchodzą:
- seria R – modele wykonane w pełnej ramie wzmacniającej, dostępne w wielkościach od 9/7 do 30/28,
- seria SR – modele wykonane z ramą wzmacniającą bez poprzecznych wsporników (dla wielkości 20/15 do 30/28 rama w kształcie trójkąta), wielkości 9/7 do 30/28,
- seria T2R – podwójna wersja modeli R, 18 wielkości od 9/7 do 30/28,
- seria T2SR – podwójna wersja modeli SR, 11 wielkości od 9/7 do 18/18,
- seria T3R – potrójna wersja modeli R, 18 wielkości od 9/7 do 30/28.

Konstrukcja
Obudowa wykonana z cynkowanej galwanicznie blachy stalowej. Wsporniki łożyska wykonane z odlewu aluminium do wielkości 18/18, większe wykonane z żeliwa. Modele T2L połączone są ze sobą za pomocą trzech profili w kształcie litery omega, przynitowanych do obudowy. Panele boczne z wprasowanymi lejami wlotowymi są przyspawane do obudowy i posiadają liczne otwory do montażu wsporników dla silnika, oraz stóp montażowych. Specjalnie zaprojektowany aerodynamiczny deflektor zapobiega powstawaniu zawirowań strugi.
Wsporniki łożysk posiadają opływowy kształt w celu minimalizacji stawianego oporu powietrza. Mocowanie piasty zostało wykonane z kutej stali, przynitowane do podstawy wirnika i zakończone gniazdem do zamocowania wału silnika poprzez śruby i klucz nastawowy. Wał napędowy wykonany z giętej stali o tolerancji H8 i pokryty lakierem ochronnym. Oba jego końce zostały przystosowane do montażu napędu pasowego. Samopoziomujące łożyska kulowe, uszczelnione i nasmarowane co gwarantuje ich dożywotnią trwałość, ponadto specjalne gumowe umocowanie gwarantuje cichą pracę. Modele T2L i T2SR wyposażone są w 3 łożyska a modele T2R posiadają 2 łożyska. Standardowym wyposażeniem (typ L) są stopy montażowe (2szt.) wraz z gumowymi wibroizolatorami (4 szt.), oraz wspornik do montażu silnika bezpośrednio na obudowie.
Wirnik
Wyważany statycznie i dynamicznie (zgodnie z VDI 2060) wirnik z łopatkami pochylonymi do przodu, wykonany z cynkowanej galwanicznie blachy stalowej. Łopatki profilowane w celu zapewnienia maksymalnej sprawności pracy.
Wirniki modeli od 20/15 do 30/28 wykonane są z dwóch połączonych ze sobą
za pomocą śrub wirników.

Maksymalna temperatura pracy
80°C, dla modeli wyposażonych w łożyska z żeliwnymi wspornikami
- maksymalnie 110°C
Zastosowanie
Do zabudowy w centralach wentylacyjnych i klimatyzacyjnych, nawiew powietrza do suszenia, chłodzenie szaf sterowniczych i elementów automatyki, chłodzenie elementów maszyn, nawiew lub wywiew w procesach produkcyjnych.
Dane techniczne
Typ | Seria | RPM max | Pmax | masa | Moment bezw. | Współczynniki korekcyjne |
nr kat. | ||
---|---|---|---|---|---|---|---|---|---|
[1/min] | [kW] | [kg] | [Kg m2] | V [m3/h] | P [kW] | RPM [1/min] | |||
TDA 9/7 | L | 2000 | 1,5 | 8,5 | 0,03 | x1 | x1 | x1 | 0907000L |
SR | 2100 | 1,5 | 10,5 | 0,03 | x1 | x1 | x1 | 090700SR | |
R | 2400 | 2 | 11 | 0,03 | x1 | x1 | x1 | 0907000R | |
T2L | 1800 | 1,5 | 19 | 0,06 | x2 | x2,15 | x1,05 | 09070T2L | |
T2SR | 2100 | 2 | 20 | 0,06 | x2 | x2,15 | x1,05 | 0907T2SR | |
T2R | 2400 | 3 | 25 | 0,06 | x2 | x2,15 | x1,05 | 09070T2R | |
T3R | 1800 | 4,5 | 40 | 0,09 | x3 | x3,25 | x1,08 | 09070T2R | |
TDA 9/9 | L | 2000 | 1,5 | 9 | 0,06 | x1 | x1 | x1 | 0909000L |
SR | 2100 | 1,7 | 11,5 | 0,06 | x1 | x1 | x1 | 090900SR | |
R | 2400 | 2,3 | 12,5 | 0,06 | x1 | x1 | x1 | 0909000R | |
T2L | 1800 | 1,7 | 20,5 | 0,11 | x2 | x2,15 | x1,05 | 09090T2L | |
T2SR | 2100 | 2 | 22 | 0,11 | x2 | x2,15 | x1,05 | 0909T2SR | |
T2R | 2400 | 3 | 30 | 0,11 | x2 | x2,15 | x1,05 | 09090T2R | |
T3R | 1800 | 4,5 | 58 | 0,16 | x3 | x3,25 | x1,08 | 09090T3R | |
TDA 10/8 | L | 1700 | 1,5 | 9,5 | 0,05 | x1 | x1 | x1 | 1008000L |
SR | 1900 | 2 | 12 | 0,05 | x1 | x1 | x1 | 100800SR | |
R | 2200 | 3 | 13 | 0,05 | x1 | x1 | x1 | 1008000R | |
T2L | 1700 | 2 | 22,5 | 0,09 | x2 | x2,15 | x1,05 | 10080T2L | |
T2SR | 1900 | 3 | 25 | 0,09 | x2 | x2,15 | x1,05 | 1008T2SR | |
T2R | 2200 | 4,5 | 28,5 | 0,09 | x2 | x2,15 | x1,05 | 10080T2R | |
T3R | 1700 | 6 | 55 | 0,14 | x3 | x3,25 | x1,08 | 10080T3R | |
TDA 10/10 | L | 1700 | 2 | 10,5 | 0,06 | x1 | x1 | x1 | 1010000L |
SR | 1900 | 2,5 | 13,5 | 0,06 | x1 | x1 | x1 | 101000SR | |
R | 2200 | 3 | 14 | 0,06 | x1 | x1 | x1 | 1010000R | |
T2L | 1700 | 2,5 | 24,5 | 0,11 | x2 | x2,15 | x1,05 | 10100T2L | |
T2SR | 1900 | 3 | 28 | 0,11 | x2 | x2,15 | x1,05 | 1010T2SR | |
T2R | 2200 | 4,5 | 34 | 0,11 | x2 | x2,15 | x1,05 | 10100T2R | |
T3R | 1700 | 6 | 60 | 0,16 | x3 | x3,25 | x1,08 | 10100T3R | |
TDA 12/9 | L | 1500 | 2,2 | 13,5 | 0,09 | x1 | x1 | x1 | 1209000L |
SR | 1600 | 3 | 17 | 0,09 | x1 | x1 | x1 | 120900SR | |
R | 1800 | 3,5 | 18 | 0,09 | x1 | x1 | x1 | 1209000R | |
T2L | 1400 | 3 | 30 | 0,18 | x2 | x2,15 | x1,05 | 12090T2L | |
T2SR | 1600 | 3,5 | 33 | 0,18 | x2 | x2,15 | x1,05 | 1209T2SR | |
T2R | 1800 | 5,5 | 44,5 | 0,18 | x2 | x2,15 | x1,05 | 12090T2R | |
T3R | 1400 | 7 | 70 | 0,27 | x3 | x3,25 | x1,08 | 12090T3R | |
TDA 12/12 | L | 1500 | 3 | 15,5 | 0,11 | x1 | x1 | x1 | 1212000L |
SR | 1600 | 3 | 18,5 | 0,11 | x1 | x1 | x1 | 121200SR | |
R | 1800 | 3,5 | 19,5 | 0,11 | x1 | x1 | x1 | 1212000R | |
T2L | 1400 | 3 | 34 | 0,22 | x2 | x2,15 | x1,05 | 12120T2L | |
T2SR | 1600 | 3,5 | 40 | 0,22 | x2 | x2,15 | x1,05 | 1212T2SR | |
T2R | 1800 | 5,5 | 52 | 0,22 | x2 | x2,15 | x1,05 | 12120T2R | |
T3R | 1400 | 7 | 80 | 0,33 | x3 | x3,25 | x1,08 | 12120T3R | |
TDA 15/11 | L | 1200 | 3 | 20,5 | 0,23 | x1 | x1 | x1 | 1511000L |
SR | 1300 | 4 | 23,5 | 0,23 | x1 | x1 | x1 | 151100SR | |
R | 1400 | 5 | 24,5 | 0,23 | x1 | x1 | x1 | 1511000R | |
T2L | 1100 | 4 | 44,5 | 0,46 | x2 | x2,15 | x1,05 | 15110T2L | |
T2SR | 1200 | 5 | 45 | 0,46 | x2 | x2,15 | x1,05 | 1511T2SR | |
T2R | 1300 | 6 | 61 | 0,46 | x2 | x2,15 | x1,05 | 15110T2R | |
T3R | 1100 | 8 | 95 | 0,69 | x3 | x3,25 | x1,08 | 15110T3R | |
TDA 15/15 | L | 1200 | 4 | 24 | 0,27 | x1 | x1 | x1 | 1515000L |
SR | 1300 | 4,5 | 27,5 | 0,27 | x1 | x1 | x1 | 151500SR | |
R | 1400 | 5,5 | 28,5 | 0,27 | x1 | x1 | x1 | 1515000R | |
T2L | 1000 | 5,5 | 52,5 | 0,54 | x2 | x2,15 | x1,05 | 15150T2L | |
T2SR | 1100 | 6 | 60 | 0,54 | x2 | x2,15 | x1,05 | 1515T2SR | |
T2R | 1200 | 8 | 71 | 0,54 | x2 | x2,15 | x1,05 | 15150T2R | |
T3R | 1100 | 9 | 115 | 0,8 | x3 | x3,25 | x1,08 | 15150T3R | |
TDA 18/13 | L | 1000 | 5 | 28 | 0,46 | x1 | x1 | x1 | 1813000L |
SR | 1100 | 5,5 | 33 | 0,46 | x1 | x1 | x1 | 181300SR | |
R | 1200 | 6 | 34,5 | 0,46 | x1 | x1 | x1 | 1813000R | |
T2L | 900 | 6 | 61,5 | 0,92 | x2 | x2,15 | x1,05 | 18130T2L | |
T2SR | 1000 | 7 | 72 | 0,92 | x2 | x2,15 | x1,05 | 1813T2SR | |
T2R | 1100 | 9 | 84 | 0,92 | x2 | x2,15 | x1,05 | 18130T2R | |
T3R | 900 | 13 | 143 | 1,38 | x3 | x3,25 | x1,08 | 18130T3R | |
TDA 18/18 | L | 1000 | 5 | 33,5 | 0,59 | x1 | x1 | x1 | 1818000L |
SR | 1100 | 6 | 38,5 | 0,59 | x1 | x1 | x1 | 181800SR | |
R | 1200 | 7 | 40 | 0,59 | x1 | x1 | x1 | 1818000R | |
T2L | 900 | 6 | 73 | 1,18 | x2 | x2,15 | x1,05 | 18180T2L | |
T2SR | 1000 | 7 | 82 | 1,18 | x2 | x2,15 | x1,05 | 1818T2SR | |
T2R | 1100 | 11 | 97 | 1,18 | x2 | x2,15 | x1,05 | 18180T2R | |
T3R | 900 | 13 | 163 | 1,77 | x3 | x3,25 | x1,08 | 18180T3R | |
TDA 20/15 | SR | 900 | 7,5 | 63 | 0,99 | x1 | x1 | x1 | 201500SR |
R | 900 | 7,5 | 72 | 0,99 | x1 | x1 | x1 | 2015000R | |
T2R | 950 | 17 | 170 | 1,98 | x2 | x2,15 | x1,05 | 20150T2R | |
T3R | 900 | 20 | 275 | 2,97 | x3 | x3,25 | x1,08 | 20150T3R | |
TDA 20/20 | SR | 800 | 7,5 | 75,5 | 1,14 | x1 | x1 | x1 | 202000SR |
R | 900 | 9 | 84 | 1,14 | x1 | x1 | x1 | 2020000R | |
T2R | 950 | 17 | 195 | 2,27 | x2 | x2,15 | x1,05 | 20200T2R | |
T3R | 900 | 20 | 315 | 3,41 | x3 | x3,25 | x1,08 | 20200T3R | |
TDA 22/15 | SR | 800 | 8 | 66 | 1,47 | x1 | x1 | x1 | 221500SR |
R | 900 | 11,5 | 76 | 1,47 | x1 | x1 | x1 | 2215000R | |
T2R | 850 | 20 | 180 | 2,94 | x2 | x2,15 | x1,05 | 22150T2R | |
T3R | 800 | 23 | 289 | 4,41 | x3 | x3,25 | x1,08 | 22150T3R | |
TDA 22/22 | SR | 700 | 8 | 83 | 1,6 | x1 | x1 | x1 | 222200SR |
R | 900 | 11,5 | 94 | 1,6 | x1 | x1 | x1 | 2222000R | |
T2R | 850 | 20 | 215 | 3,19 | x2 | x2,15 | x1,05 | 22220T2R | |
T3R | 800 | 23 | 345 | 4,79 | x3 | x3,25 | x1,08 | 22220T3R | |
TDA 25/20 | SR | 550 | 9 | 88 | 2,28 | x1 | x1 | x1 | 252000SR |
R | 700 | 13 | 100 | 2,28 | x1 | x1 | x1 | 2520000R | |
T2R | 650 | 23 | 235 | 4,56 | x2 | x2,15 | x1,05 | 25200T2R | |
T3R | 600 | 26 | 384 | 6,84 | x3 | x3,25 | x1,08 | 25200T3R | |
TDA 25/25 | SR | 550 | 9 | 100 | 2,49 | x1 | x1 | x1 | 252500SR |
R | 700 | 11 | 113 | 2,49 | x1 | x1 | x1 | 2525000R | |
T2R | 650 | 23 | 260 | 4,98 | x2 | x2,15 | x1,05 | 25250T2R | |
T3R | 600 | 26 | 425 | 7,46 | x3 | x3,25 | x1,08 | 25250T3R | |
TDA 30/20 | SR | 550 | 11 | 95 | 4,41 | x1 | x1 | x1 | 302000SR |
R | 650 | 15 | 113 | 4,41 | x1 | x1 | x1 | 3020000R | |
T2R | 600 | 28 | 275 | 8,82 | x2 | x2,15 | x1,05 | 30200T2R | |
T3R | 550 | 32 | 450 | 13,23 | x3 | x3,25 | x1,08 | 30200T3R | |
TDA 30/28 | SR | 450 | 11 | 126 | 4,98 | x1 | x1 | x1 | 302800SR |
R | 600 | 15 | 145 | 4,98 | x1 | x1 | x1 | 3028000R | |
T2R | 550 | 28 | 330 | 9,97 | x2 | x2,15 | x1,05 | 30280T2R | |
T3R | 500 | 32 | 540 | 14,95 | x3 | x3,25 | x1,08 | 30280T3R |
Uwaga! Nie wolno przekraczać maksymalnej dopuszczalnej mocy silnika i prędkości obrotowej dla danego wentylatora. Nie dostosowanie się grozi uszkodzeniem wirnika.
Charakterystyki pracy
- TDA 9/7
- TDA 9/9
- TDA 10/8
- TDA 10/10
- TDA 12/9
- TDA 12/12
- TDA 15/11
- TDA 15/15
- TDA 18/13
- TDA 18/18
- TDA 20/15
- TDA 20/20
- TDA 22/15
- TDA 22/22
- TDA 25/20
- TDA 25/25
- TDA 30/20
- TDA 30/28

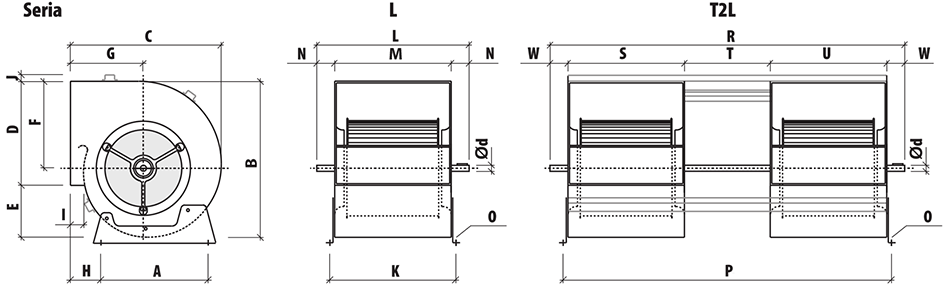

Wymiary
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
K [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
TDA 9/7 | 280 | 390 | 375 | 265 | 125 | 218 | 180 | 75 | 33 | 15 | 273 |
TDA 9/9 | 280 | 390 | 375 | 265 | 125 | 218 | 180 | 75 | 33 | 15 | 324 |
TDA 10/8 | 317 | 440 | 427 | 290 | 150 | 245 | 207 | 80 | 38 | 15 | 296 |
TDA 10/10 | 317 | 440 | 427 | 290 | 150 | 245 | 207 | 80 | 38 | 15 | 348 |
TDA 12/9 | 400 | 522 | 498 | 342 | 180 | 292 | 236 | 82 | 38 | 15 | 330 |
TDA 12/12 | 400 | 522 | 498 | 342 | 180 | 292 | 236 | 82 | 38 | 15 | 406 |
TDA 15/11 | 460 | 614 | 578 | 404 | 210 | 343 | 271 | 91 | 38 | 15 | 399 |
TDA 15/15 | 460 | 614 | 578 | 404 | 210 | 343 | 271 | 91 | 38 | 15 | 500 |
TDA 18/13 | 580 | 740 | 690 | 480 | 260 | 414 | 320 | 85 | 38 | 15 | 455 |
TDA 18/18 | 580 | 740 | 690 | 480 | 260 | 414 | 320 | 85 | 38 | 15 | 583 |
Typ | L [mm] |
M [mm] |
N [mm] |
O [mm] |
P [mm] |
R [mm] |
S [mm] |
T [mm] |
U [mm] |
W [mm] |
Ød [mm] |
TDA 9/7 | 377 | 250 | 64 | 10x15 | 712 | 832 | 250 | 184 | 250 | 74 | 20 |
TDA 9/9 | 428 | 298 | 64 | 10x15 | 866 | 988 | 298 | 244 | 298 | 74 | 20 |
TDA 10/8 | 428 | 274 | 77 | 10x15 | 788 | 910 | 274 | 214 | 274 | 74 | 20 |
TDA 10/10 | 475 | 326 | 74 | 10x15 | 938 | 1063 | 326 | 264 | 326 | 74 | 20 |
TDA 12/9 | 469 | 309 | 79 | 10x16 | 883 | 1050 | 309 | 244 | 309 | 94 | 25 |
TDA 12/12 | 545 | 386 | 79 | 10x16 | 1116 | 1284 | 386 | 324 | 386 | 94 | 25 |
TDA 15/11 | 545 | 372 | 86,5 | 12x20 | 1065 | 1236 | 372 | 294 | 372 | 99 | 25 |
TDA 15/15 | 632 | 473 | 79 | 12x20 | 1357 | 1528 | 473 | 384 | 473 | 99 | 25 |
TDA 18/13 | 598 | 428 | 85 | 12x20 | 1226 | 1409 | 428 | 343 | 428 | 105 | 25 |
TDA 18/18 | 726 | 556 | 85 | 12x20 | 1597 | 1780 | 556 | 458 | 556 | 105 | 25 |
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
K [mm] |
L [mm] |
M [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TDA 9/7 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 | 6 | 297 | 274 |
TDA 9/9 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 | 6 | 346 | 323 |
TDA 10/8 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 | 6 | 322 | 299 |
TDA 10/10 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 | 6 | 374 | 350 |
TDA 12/9 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 | 6 | 367 | 339 |
TDA 12/12 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 | 6 | 444 | 416 |
TDA 15/11 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 | 6 | 430 | 402 |
TDA 15/15 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 | 6 | 532 | 504 |
TDA 18/13 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 | 6 | 498 | 464 |
TDA 18/18 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 | 6 | 626 | 592 |
TDA 20/15 | 795 | 595 | 807 | 607 | 840 | 372 | 604 | 523 | 325 | - | - | 582 | 542 |
TDA 20/20 | 795 | 595 | 807 | 607 | 840 | 372 | 604 | 523 | 325 | - | - | 682 | 642 |
TDA 22/15 | 863 | 663 | 900 | 700 | 908 | 399 | 695 | 571 | 318 | - | - | 594 | 554 |
TDA 22/22 | 863 | 663 | 900 | 700 | 908 | 399 | 695 | 571 | 318 | - | - | 735 | 695 |
TDA 25/20 | 953 | 753 | 1047 | 847 | 998 | 426 | 794 | 640 | 342 | - | - | 745 | 705 |
TDA 25/25 | 953 | 753 | 1047 | 847 | 998 | 426 | 794 | 640 | 342 | - | - | 845 | 805 |
TDA 30/20 | 1159 | 959 | 1251 | 1051 | 1204 | 516 | 933 | 778 | 435 | - | - | 756 | 716 |
TDA 30/28 | 1159 | 959 | 1251 | 1051 | 1204 | 516 | 933 | 778 | 435 | - | - | 970 | 930 |
Typ | N [mm] |
O [mm] |
P [mm] |
R [mm] |
ØS [mm] |
T [mm] |
U [mm] |
W [mm] |
X [mm] |
Y [mm] |
Z [mm] |
Ød [mm] |
|
TDA 9/7 | 377 | 250 | 40 | 24 | 10 | 732 | 709 | 832 | 250 | 184 | 250 | 20 | |
TDA 9/9 | 428 | 298 | 40 | 24 | 10 | 892 | 869 | 988 | 298 | 244 | 298 | 20 | |
TDA 10/8 | 428 | 274 | 53 | 24 | 10 | 810 | 787 | 910 | 274 | 214 | 274 | 20 | |
TDA 10/10 | 475 | 326 | 53 | 24 | 10 | 963 | 940 | 1063 | 326 | 263 | 326 | 20 | |
TDA 12/9 | 469 | 309 | 50 | 29 | 10 | 924 | 896 | 1050 | 309 | 244 | 309 | 25 | |
TDA 12/12 | 545 | 386 | 50 | 29 | 10 | 1154 | 1126 | 1284 | 386 | 324 | 386 | 25 | |
TDA 15/11 | 545 | 372 | 57,5 | 29 | 10 | 1096 | 1068 | 1236 | 372 | 294 | 372 | 25 | |
TDA 15/15 | 632 | 473 | 50 | 29 | 10 | 1388 | 1360 | 1528 | 473 | 384 | 473 | 25 | |
TDA 18/13 | 598 | 428 | 50 | 35 | 10 | 1269 | 1235 | 1409 | 428 | 343 | 428 | 25 | |
TDA 18/18 | 726 | 556 | 50 | 35 | 10 | 1640 | 1606 | 1780 | 556 | 458 | 556 | 25 | |
TDA 20/15 | 772 | 502 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 20/20 | 872 | 602 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 22/15 | 784 | 514 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 22/22 | 925 | 655 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 25/20 | 935 | 665 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 25/25 | 1035 | 765 | 95 | 40 | 12 | - | - | - | - | - | - | 35 | |
TDA 30/20 | 1016 | 676 | 130 | 40 | 12 | - | - | - | - | - | - | 40 | |
TDA 30/28 | 1230 | 890 | 130 | 40 | 12 | - | - | - | - | - | - | 40 |
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
---|---|---|---|---|---|---|---|---|---|---|
TDA 9/7 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 |
TDA 9/9 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 |
TDA 10/8 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 |
TDA 10/10 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 |
TDA 12/9 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 |
TDA 12/12 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 |
TDA 15/11 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 |
TDA 15/15 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 |
TDA 18/13 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 |
TDA 18/18 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 |
TDA 20/15 | 795 | 595 | 935 | 735 | 840 | 328 | 604 | 523 | 325 | 44 |
TDA 20/20 | 795 | 595 | 935 | 735 | 840 | 328 | 604 | 523 | 325 | 44 |
TDA 22/15 | 863 | 663 | 1019 | 819 | 908 | 355 | 695 | 571 | 318 | 44 |
TDA 22/22 | 863 | 663 | 1019 | 819 | 908 | 355 | 695 | 571 | 318 | 44 |
TDA 25/20 | 953 | 753 | 1142 | 942 | 998 | 382 | 794 | 640 | 342 | 44 |
TDA 25/25 | 953 | 753 | 1142 | 942 | 998 | 382 | 794 | 640 | 342 | 44 |
TDA 30/20 | 1159 | 959 | 1374 | 1174 | 1204 | 472 | 933 | 778 | 435 | 44 |
TDA 30/28 | 1159 | 959 | 1374 | 1174 | 1204 | 472 | 933 | 778 | 435 | 44 |
Typ | K [mm] |
L [mm] |
M [mm] |
N [mm] |
O [mm] |
P [mm] |
R [mm] |
ØS [mm] |
Ød [mm] |
|
TDA 9/7 | 6 | 297 | 274 | 377 | 249 | 40 | 24 | 10 | 20 | |
TDA 9/9 | 6 | 346 | 323 | 428 | 298 | 40 | 24 | 10 | 20 | |
TDA 10/8 | 6 | 322 | 299 | 428 | 274 | 53 | 24 | 10 | 20 | |
TDA 10/10 | 6 | 374 | 350 | 475 | 326 | 50 | 24 | 10 | 20 | |
TDA 12/9 | 6 | 367 | 339 | 469 | 309 | 50 | 29 | 10 | 25 | |
TDA 12/12 | 6 | 444 | 416 | 545 | 386 | 50 | 29 | 10 | 25 | |
TDA 15/11 | 6 | 430 | 402 | 545 | 372 | 57,5 | 29 | 10 | 25 | |
TDA 15/15 | 6 | 532 | 504 | 632 | 473 | 50 | 29 | 10 | 25 | |
TDA 18/13 | 6 | 498 | 464 | 598 | 428 | 50 | 35 | 10 | 25 | |
TDA 18/18 | 6 | 626 | 592 | 726 | 556 | 50 | 35 | 10 | 25 | |
TDA 20/15 | 6 | 582 | 542 | 772 | 502 | 95 | 40 | 12 | 35 | |
TDA 20/20 | 6 | 682 | 642 | 872 | 602 | 95 | 40 | 12 | 35 | |
TDA 22/15 | 6 | 594 | 554 | 784 | 514 | 95 | 40 | 12 | 35 | |
TDA 22/22 | 6 | 735 | 695 | 925 | 655 | 95 | 40 | 12 | 35 | |
TDA 25/20 | 6 | 745 | 705 | 935 | 665 | 95 | 40 | 12 | 35 | |
TDA 25/25 | 6 | 845 | 805 | 1035 | 765 | 95 | 40 | 12 | 35 | |
TDA 30/20 | 6 | 756 | 716 | 1016 | 676 | 130 | 40 | 12 | 40 | |
TDA 30/28 | 6 | 970 | 930 | 1230 | 890 | 130 | 40 | 12 | 40 |
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
K [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
TDA 9/7 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 | 6 |
TDA 9/9 | 355 | 280 | 404 | 327 | 380 | 155 | 265 | 218 | 133 | 25 | 6 |
TDA 10/8 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 | 6 |
TDA 10/10 | 402 | 326 | 452 | 377 | 432 | 177 | 290 | 245 | 156 | 30 | 6 |
TDA 12/9 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 | 6 |
TDA 12/12 | 475 | 384 | 534 | 443 | 505 | 203 | 342 | 290 | 186 | 30 | 6 |
TDA 15/11 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 | 6 |
TDA 15/15 | 553 | 460 | 622 | 531 | 585 | 238 | 404 | 343 | 212 | 30 | 6 |
TDA 18/13 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 | 6 |
TDA 18/18 | 666 | 553 | 754 | 641 | 700 | 285 | 480 | 417 | 268 | 34 | 6 |
TDA 20/15 | 795 | 595 | 935 | 735 | 840 | 328 | 604 | 523 | 325 | 44 | 6 |
TDA 20/20 | 795 | 595 | 935 | 735 | 840 | 328 | 604 | 523 | 325 | 44 | 6 |
TDA 22/15 | 863 | 663 | 819 | 1019 | 908 | 355 | 695 | 571 | 318 | 44 | 6 |
TDA 22/22 | 863 | 663 | 819 | 1019 | 908 | 355 | 695 | 571 | 318 | 44 | 6 |
TDA 25/20 | 953 | 753 | 1142 | 942 | 998 | 382 | 794 | 640 | 342 | 44 | 6 |
TDA 25/25 | 953 | 753 | 1142 | 942 | 998 | 382 | 794 | 640 | 342 | 44 | 6 |
TDA 30/20 | 1159 | 959 | 1374 | 1174 | 1204 | 472 | 933 | 778 | 435 | 44 | 6 |
TDA 30/28 | 1159 | 959 | 1374 | 1174 | 1204 | 472 | 933 | 778 | 435 | 44 | 6 |
Typ | L [mm] |
M [mm] |
N [mm] |
O [mm] |
P [mm] |
R [mm] |
S [mm] |
T [mm] |
ØU [mm] |
Ød [mm] |
|
TDA 9/7 | 732 | 709 | 902 | 250 | 184 | 250 | 85 | 24 | 10 | 25 | |
TDA 9/9 | 892 | 869 | 1062 | 298 | 244 | 298 | 85 | 24 | 10 | 25 | |
TDA 10/8 | 810 | 787 | 980 | 274 | 214 | 274 | 85 | 24 | 10 | 25 | |
TDA 10/10 | 963 | 940 | 1133 | 326 | 263 | 326 | 85 | 24 | 10 | 25 | |
TDA 12/9 | 924 | 896 | 1114 | 309 | 244 | 309 | 95 | 29 | 10 | 30 | |
TDA 12/12 | 1154 | 1126 | 1344 | 386 | 324 | 386 | 95 | 29 | 10 | 30 | |
TDA 15/11 | 1096 | 1068 | 1286 | 372 | 294 | 372 | 95 | 29 | 10 | 30 | |
TDA 15/15 | 1388 | 1360 | 1578 | 473 | 384 | 473 | 95 | 29 | 10 | 30 | |
TDA 18/13 | 1269 | 1235 | 1529 | 428 | 343 | 428 | 130 | 35 | 10 | 35 | |
TDA 18/18 | 1640 | 1606 | 1900 | 556 | 458 | 556 | 130 | 35 | 10 | 35 | |
TDA 20/15 | 1474 | 1424 | 1714 | 502 | 370 | 502 | 120 | 50 | 12 | 50 | |
TDA 20/20 | 1784 | 1734 | 2024 | 602 | 480 | 602 | 120 | 50 | 12 | 50 | |
TDA 22/15 | 1474 | 1424 | 1714 | 514 | 346 | 514 | 120 | 50 | 12 | 50 | |
TDA 22/22 | 1970 | 1920 | 2210 | 655 | 560 | 655 | 120 | 50 | 12 | 50 | |
TDA 25/20 | 1940 | 1890 | 2180 | 665 | 510 | 665 | 120 | 50 | 12 | 50 | |
TDA 25/25 | 2270 | 2220 | 2510 | 765 | 640 | 765 | 120 | 50 | 12 | 50 | |
TDA 30/20 | 1962 | 1912 | 2202 | 676 | 510 | 676 | 120 | 50 | 12 | 50 | |
TDA 30/28 | 2600 | 2550 | 2840 | 890 | 720 | 890 | 120 | 50 | 12 | 50 |
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
K [mm] |
---|---|---|---|---|---|---|---|---|---|
TDA 9/7 | 355 | 404 | 265 | 218 | 155 | 250 | 184 | 380 | 85 |
TDA 9/9 | 355 | 404 | 265 | 218 | 155 | 298 | 244 | 380 | 85 |
TDA 10/8 | 402 | 452 | 290 | 245 | 177 | 274 | 214 | 432 | 85 |
TDA 10/10 | 402 | 452 | 290 | 245 | 177 | 326 | 263 | 432 | 85 |
TDA 12/9 | 475 | 534 | 342 | 290 | 203 | 309 | 244 | 505 | 95 |
TDA 12/12 | 475 | 534 | 342 | 290 | 203 | 386 | 324 | 505 | 95 |
TDA 15/11 | 553 | 622 | 404 | 343 | 238 | 372 | 294 | 585 | 95 |
TDA 15/15 | 553 | 622 | 404 | 343 | 238 | 473 | 384 | 585 | 95 |
TDA 18/13 | 666 | 754 | 480 | 417 | 285 | 428 | 343 | 700 | 130 |
TDA 18/18 | 666 | 754 | 480 | 417 | 285 | 556 | 458 | 700 | 130 |
TDA 20/15 | 795 | 935 | 604 | 523 | 328 | 502 | 370 | 840 | 120 |
TDA 20/20 | 795 | 935 | 604 | 523 | 328 | 602 | 480 | 840 | 120 |
TDA 22/15 | 863 | 1019 | 695 | 571 | 355 | 514 | 346 | 908 | 120 |
TDA 22/22 | 863 | 1019 | 695 | 571 | 355 | 655 | 560 | 908 | 120 |
TDA 25/20 | 953 | 1142 | 794 | 640 | 382 | 665 | 510 | 998 | 120 |
TDA 25/25 | 953 | 1142 | 794 | 640 | 382 | 765 | 640 | 998 | 120 |
TDA 30/20 | 1159 | 1374 | 933 | 778 | 472 | 676 | 510 | 1204 | 120 |
TDA 30/28 | 1159 | 1374 | 933 | 778 | 472 | 890 | 720 | 1204 | 120 |
Typ | L [mm] |
M [mm] |
P [mm] |
R [mm] |
X [mm] |
Y [mm] |
Z [mm] |
Ød [mm] |
J [mm] |
TDA 9/7 | 1166 | 25 | 1336 | 24 | 280 | 327 | 1142 | 30 | 133 |
TDA 9/9 | 1430 | 25 | 1600 | 24 | 280 | 327 | 1406 | 30 | 133 |
TDA 10/8 | 1298 | 30 | 1468 | 24 | 326 | 377 | 1274 | 30 | 156 |
TDA 10/10 | 1552 | 30 | 1722 | 24 | 326 | 377 | 1528 | 30 | 156 |
TDA 12/9 | 1473 | 30 | 1663 | 29 | 384 | 443 | 1444 | 35 | 186 |
TDA 12/12 | 1864 | 30 | 2054 | 29 | 384 | 443 | 1835 | 35 | 186 |
TDA 15/11 | 1762 | 30 | 1952 | 29 | 460 | 531 | 1733 | 35 | 212 |
TDA 15/15 | 2245 | 30 | 2435 | 29 | 460 | 531 | 2216 | 35 | 212 |
TDA 18/13 | 2040 | 34 | 2300 | 35 | 553 | 641 | 2005 | 40 | 268 |
TDA 18/18 | 2654 | 34 | 2914 | 35 | 553 | 641 | 2619 | 40 | 268 |
TDA 20/15 | 2346 | 44 | 2586 | 50 | 595 | 735 | 2296 | 50 | 325 |
TDA 20/20 | 2866 | 44 | 3106 | 50 | 595 | 735 | 2816 | 50 | 325 |
TDA 22/15 | 2334 | 44 | 2574 | 50 | 663 | 819 | 2284 | 50 | 318 |
TDA 22/22 | 3185 | 44 | 3425 | 50 | 663 | 819 | 3135 | 50 | 318 |
TDA 25/20 | 3115 | 44 | 3355 | 50 | 753 | 942 | 3065 | 50 | 342 |
TDA 25/25 | 3675 | 44 | 3915 | 50 | 753 | 942 | 3625 | 50 | 342 |
TDA 30/20 | 3148 | 44 | 3388 | 50 | 959 | 1174 | 3098 | 50 | 435 |
TDA 30/28 | 4210 | 44 | 4450 | 50 | 959 | 1174 | 4160 | 50 | 435 |
