wentylator chemoodporny

STILO



  • obudowa wykonana z polietylenu
  • wirnik o łopatkach pochylonych do przodu
  • silniki trójfazowe jednobiegowe
  • możliwość zmiany figury co 45°
  • dostępne w wykonaniu ATEX

zapytaj o produkt umów się z handlowcem

Konstrukcja


Chemoodporny wentylator promieniowy. Obudowa została wykonana z polietylenu (PE). Wentylator posiada wysokosprawny wirnik o łopatkach pochylonych do przodu ze stali nierdzewnej. Silnik elektryczny został umieszczony na wsporniku stalowym malowanym epoksydowo i znajduje się poza strumieniem przetłaczanego czynnika. Śruby montażowe zostały wykonane ze stali nierdzewnej. Wentylatory STILO są standardowo wykonane w figurze LG 270. Konstrukcja wentylatora pozwala na zmianę kąta ustawienia wylotu co 45°C. Wlot/wylot nie są zabezpieczone siatką. Średnica przyłączeniowa od 125 do 200 mm. Zakres wydajności od 240 do 900 m3/h.

Napęd i sterowanie


Wentylatory zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F. Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń , których prędkość obrotowa nie może być regulowana.

Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.

Uwaga. Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne.

Przeznaczenie


Wentylatory STILO przeznaczone są do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie o zawartości pyłu <5 mg/m3 i maksymalnej temperaturze medium 60°C. Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.

Maksymalna temperatura pracy


60°C

Wykonanie specjalne


Po uzgodnieniu istnieje możliwość wykonania obudowy z innego tworzywa, o innej figurze, z siatką ze stali nierdzewnej na wlocie/wylocie, z króćcem odpływu kondensatu oraz wspornikiem ze stali nierdzewnej. Opcjonalnie dostępne są wentylatory z silnikami jednofazowymi, trójfazowymi dwubiegowymi oraz w wykonaniu ATEX.

Dane techniczne

Typ
Modele Standardowe
Qmax
[m3/h]
Δpmax
[Pa]
Pn
[kW]
In [A]
(Y) 3~400V
RPMn
[1/min]
LpA*
[dB(A)]
m
[kg]
nr kat.
STILO 4-130 240 80 0,12 0,55 1360 66,8 5,0 06061000
STILO 2-130 480 320 0,18 0,55 2710 82,3 5,5 06061001
STILO 4-160 440 115 0,12 0,55 1360 73,8 8,0 06061002
STILO 2-160 700 480 0,37 0,97 2750 89,3 8,5 06061003
STILO 4-200 880 180 0,25 0,84 1350 80,7 10,0 06061004
STILO 2-200 900 840 1,10 2,42 2850 96,2 18,0 06061005



Tabela obejmuje wykonanie standardowe: silniki jednobiegowe trójfazowe 3~230/400 Δ/Y, 50Hz, bez czujników PTC/TK
Pn, In, RPMn – parametry nominalne silnika
* - poziom ciśnienia akustycznego mierzony z odległości 1,5 m

Charakterystyki pracy

  • STILO 130
  • STILO 160
  • STILO 200

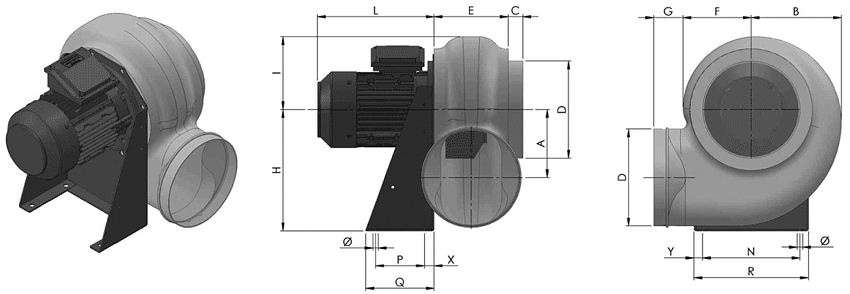

Wymiary

Typ A
[mm]
B
[mm]
C
[mm]
D
[mm]
d
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
L
[mm]
N
[mm]
P
[mm]
Q
[mm]
R
[mm]
Y
[mm]
X
[mm]
Ø
[mm]
STILO 4-130 90 125 25 125 125 110 94 55 170 110 190 210 50 85 235 12,5 17,5 11
STILO 2-130 90 125 25 125 125 110 94 55 170 110 190 210 50 85 235 12,5 17,5 11
STILO 4-160 110 140 30 140 140 125 123 55 205 130 190 240 80 120 270 15 20 11
STILO 2-160 110 140 30 140 140 125 123 55 205 130 220 240 80 120 270 15 20 11
STILO 4-200 140 185 30 200 160 155 140 60 250 150 210 200 100 140 235 17,5 20 11
STILO 2-200 140 185 30 200 160 155 140 60 250 150 260 200 100 140 235 17,5 20 11

Akcesoria

FLC PVC

złącze elastyczne

ADS PVC

przepustnica

GRS PVC

przepustnica

WGR PVC

osłona wylotu
