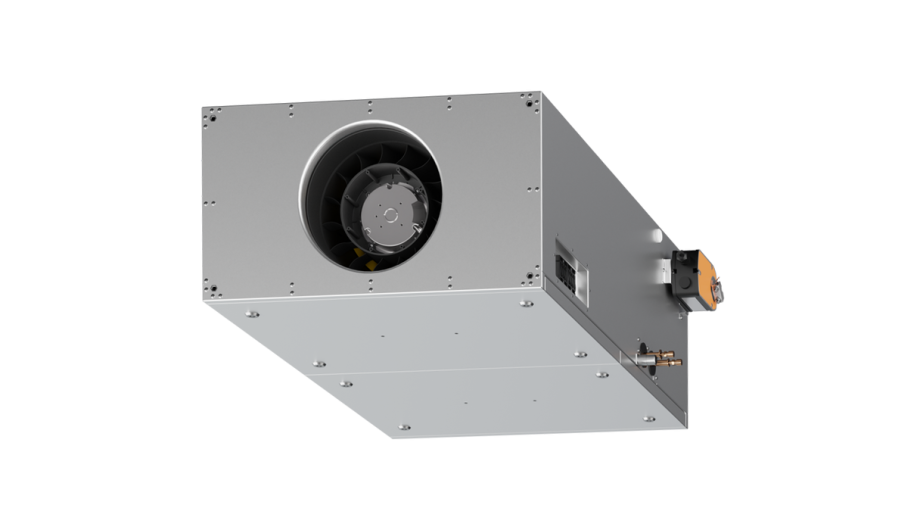

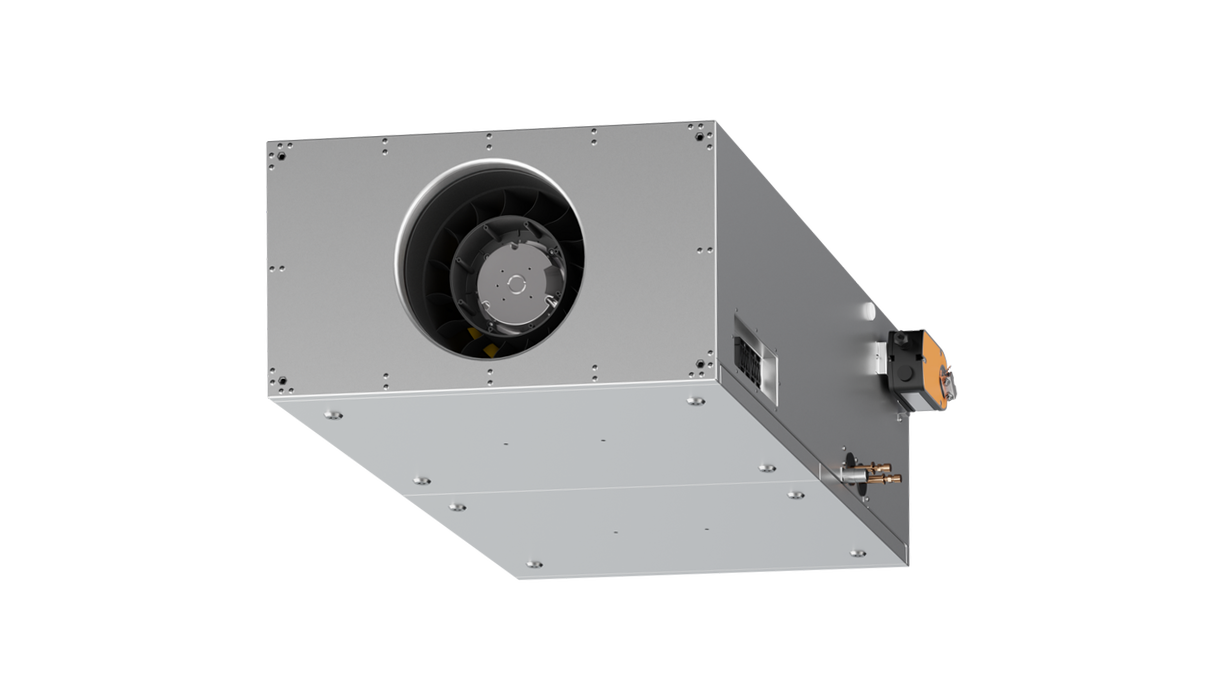

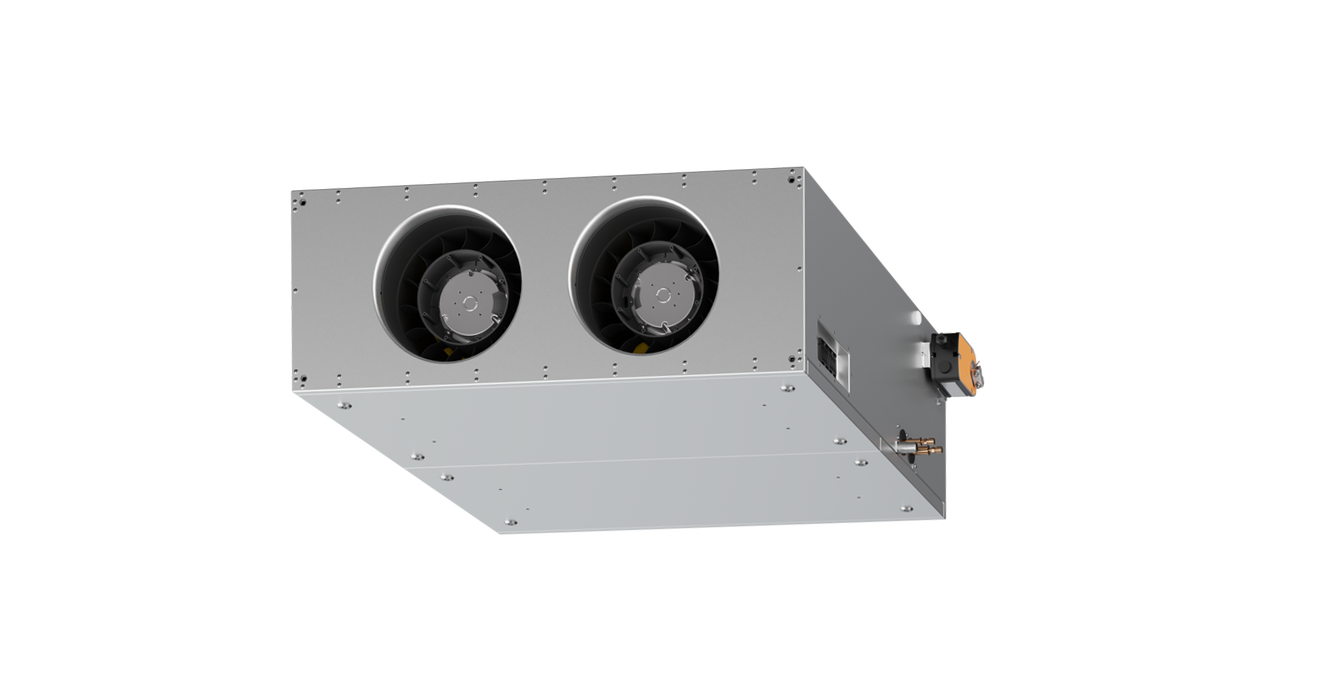

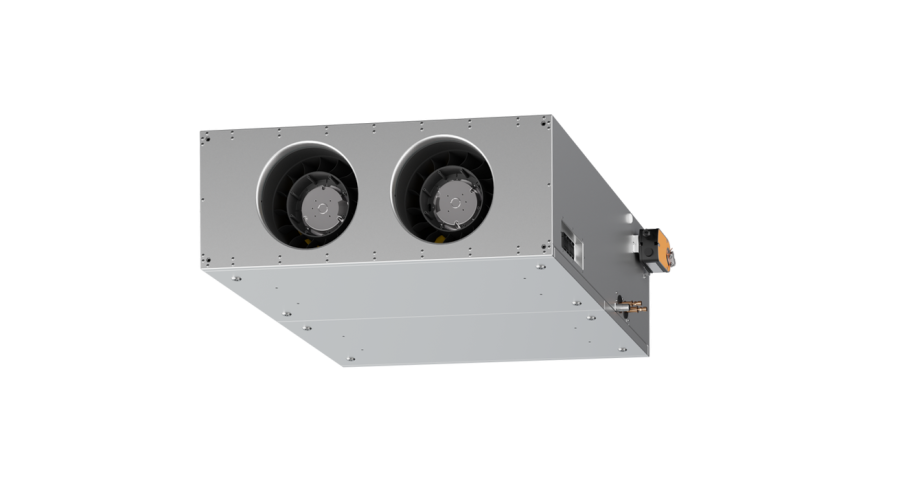

centrala wentylacyjna

SL EC

  • 4 typy wyposażenia central
  • 9 możliwych wariantów wykonania
  • zintegrowana automatyka (panel sterujący)
  • cicha i niezawodna praca

zapytaj o produkt umów się z handlowcem

Konstrukcja i wyposażenie


Obudowa centralek SL wykonana jest w całości z blachy stalowej cynkowanej galwanicznie. Konstrukcja została zaizolowana termicznie i akustycznie wełną mineralną o grubości 30 mm o wysokiej klasie gęstości wynoszącej 88 kg/m3 która dużo bardziej efektywnie absorbuje niskie wartości częstotliwości dźwięku. Wewnętrzne opory przepływu są bardzo małe w porównaniu do szerokiego zakresu wydajności. Konstrukcję central charakteryzuje kompaktowa budowa oraz duża dbałość o detale. Wszystkie elementy zewnętrzne zostały precyzyjnie spasowane w efekcie czego brak jest jakichkolwiek luk czy też ostrych krawędzi. Zintegrowana przepustnica ma zwartą i szczelną konstrukcję.

Innowacją są zastosowane ruchome elementy grzejne/chłodzące dzięki którym można w łatwy sposób przystosować centralę pod wymaganą stronę montażu. W zależności od modelu oraz opcji wykonania centrale mogą być wyposażone w filtry kieszeniowe klasy EU5 oraz EU7 natomiast elementy grzejne/chłodzące mogą stanowić: nagrzewnica wodna, chłodnica wodna lub chłodnica freonowa.

Wentylatory


W centralkach typu SL zastosowano dwa typy wentylatorów kanałowych napędzanych silnikami jednofazowymi. Modele wyposażone w wentylatory promieniowe (oznaczone literą 'G') o łopatkach wygiętych do przodu dwustronnie ssące pozwalają na osiągnięcie dużych spręży. Zastosowanie wentylatorów diagonalnych typu JETTEC (oznaczone literą 'H') pozwala na osiągnięcie znacznie większej efektywności pracy przy jednoczesnym zmniejszeniu zużycia energii.

Napęd i sterowanie


Wszystkie modele central SL posiadają zasilanie 230V, 50Hz. Stopień ochrony IPX4, klasa izolacji F. Kontrola pracą centrali w wersji ze sterownikiem odbywa się za pomocą panelu kontrolnego z wbudowanym czujnikiem temperatury. Centrala jest w pełni okablowana, płyta sterująca automatyki ma bardzo niewielkie rozmiary i jest zabudowana w wewnętrznej kasecie umożliwiającej szybki dostęp do poszczególnych połączeń. W skład automatyki wchodzą także czujnik stanu zabrudzenia filtra, przepustnica wielopłaszczyznowa wraz z siłownikiem, zabezpieczenie przeciwzamrożeniowe, czujnik temperatury w pomieszczeniu lub powietrza nawiewanego.

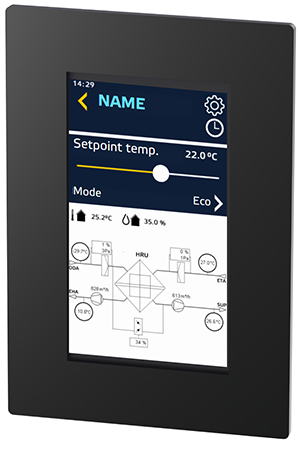

Z poziomu panelu sterującego wyposażonego w wyświetlacz LED można kontrolować następujące ustawienia:

  • kontrola aktualnej prędkości wentylatora i aktualnej temperatury,
  • nastawa docelowej temperatury powietrza,
  • praca siłowników chłodnicy i nagrzewnicy,
  • nastawa minimalnych i maksymalnych wartości temperatury,
  • nastawa jednej z trzech prędkości wentylatora centrali,
  • nastawa jednej z trzech prędkości współpracującego wentylatora wywiewnego,
  • ochrona przed zamrożeniem nagrzewnicy wodnej,
  • napęd pompy ciepłej wody do nagrzewnicy,
  • kontrola stanu filtrów,
  • praca siłownika przepustnicy.

Dostępne są również wersje bez automatyki.

Filtr


Standardowo każda centrala wyposażona jest w filtry kieszeniowe klasy EU5, centrale serii G04 (H04) posiadają dodatkowo filtr klasy EU7.

Nagrzewnica


Centrala może być wyposażona w nagrzewnicę wodną, której podłączenie (strona prawa lub lewa) można dostosować w zależności od potrzeb przez obrócenie modułu grzewczego wsuwanego w specjalne prowadnice. Termostaty sterujące ochroną przeciwzamrożeniową i temperaturą nawiewu znajdują się w komplecie z centralą. Zawory do wody zasilającej, siłowniki i siłowniki do zaworów stanowią wyposażenie dodatkowe. Kompletacja układu nie obejmuje pompy wody zasilającej.

Opcjonalnie istnieje możliwość zamówienia wersji z zewnętrznym modułem nagrzewnicy elektrycznej montowanej w kanale za centralą. Moduł nagrzewnicy dostępny jest w trzech wielkościach: 9, 18 i 27 kW mocy grzewczej. Nagrzewnica posiada wbudowany regulator temperatury, podłącza się ją bezpośrednio do układu automatyki centrali SL, dzięki czemu można regulować mocą w sposób płynny.

Chłodnica


Centrala może być wyposażona w chłodnicę zasilaną wodą lodową
lub z instalacji freonowej (DXcoil).

Wyposażenie dodatkowe


Siłowniki przepustnic ze sprężyną zwrotną, dyfuzory akustyczne do montażu po stronie tłocznej obniżające emitowany hałas o ok. 12dB(A).

Zastosowanie


Centralki typu SL można stosować wszędzie tam, gdzie jest niewystarczająca ilość miejsca do montażu dużych stojących urządzeń. Do montażu w sufitach podwieszanych. Jako jednostki nawiewne do wentylacji ogólnej obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Przy współpracy z wentylatorem wywiewnym. Ze względu na zastosowaną izolację akustyczną centralki SL są idealne do wentylacji bibliotek, sal konferencyjnych, szkół, szpitali, itd.

Charakterystyki pracy

  • SL 6030 EC1
  • SL 6030 EC2
  • SL 6030 EC3
  • SL 9030 EC1
  • SL 9030 EC2
  • SL 9030 EC3
  • SL 9040 EC1
  • SL 9040 EC2
  • SL 9040 EC3
  • SL 12040 EC1
  • SL 12040 EC2
  • SL 12040 EC3
