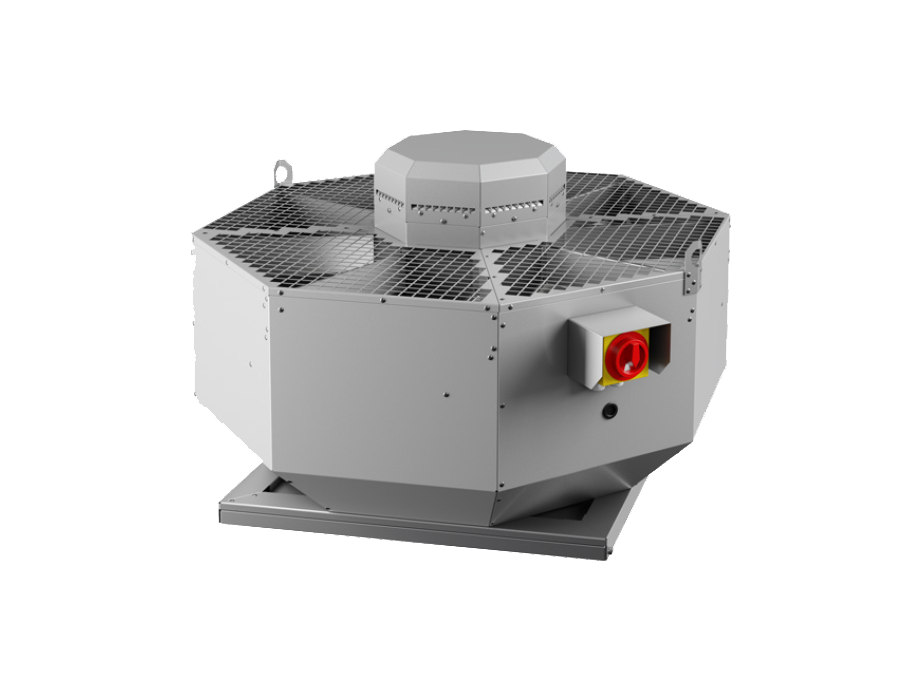

wentylator dachowy

REV.PS

pionowy wyrzut powietrza
obudowa wykonana z blachy aluminiowej
wirnik z łopatkami wygiętymi do tyłu
wbudowany wyłącznik serwisowy
kompaktowe gabaryty

Konstrukcja

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Obudowa wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej i czynników atmosferycznych oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza. Standardowo każdy wentylator posiada wylot powietrza zabezpieczony aluminiową blachą perforowaną oraz wyłącznik serwisowy. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie). Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu. Wokół profilowanego wlotu do wirnika umieszczono króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.

Napęd i sterowanie

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem. Prędkość obrotowa modeli jednofazowych może być kontrolowana, w zaznaczonym zakresie, przy pomocy regulatorów transformatorowych. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi zostać podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej. Prędkość obrotowa modeli z silnikami trójfazowymi może być kontrolowana przy pomocy przemienników częstotliwości w zaznaczonym na charakterystyce zakresie pracy. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy.

Zakres temperatury pracy

-20 ÷ 60°C – w zależności od modelu.

Zastosowanie

Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.

Dane techniczne

Typ	V_max [m³/h]	Δp_max [Pa]	P_max [W]	U_n [V]	f_nom [Hz]	f_min-f_max [Hz]	I_max [A]	RPM_max [1/min]	t _max [⁰C]>	L_WA [dB(A)]	L_pA* [dB(A)]	masa [kg]	nr kat.
REV.PS 4-450/5800S	5800	670	793	1~230V	50	-	4,4	1450	60	76	53/45	47,9	16087200
REV.PS 4-500/7400S	7390	830	1319	1~230V	50	-	7,3	1460	55	82	59/51	55,2	16087300
REV.PS 4-450/6500T	6490	860	1149	3~230/400 (Δ/Y)	50	20-55	2,4	1640	60	82	59/51	51	16331700
REV.PS 4-500/7600T	7640	860	1325	3~230/400 (Δ/Y)	50	20-50	2,7	1485	60	85	62/54	54	16333000
REV.PS 4-560/13000T	13080	1040	2604	3~230/400 (Δ/Y)	50	20-50	5,2	1485	60	85	62/54	79,8	16087700

* - poziom ciśnienia akustycznego mierzony z odległości 4/10m

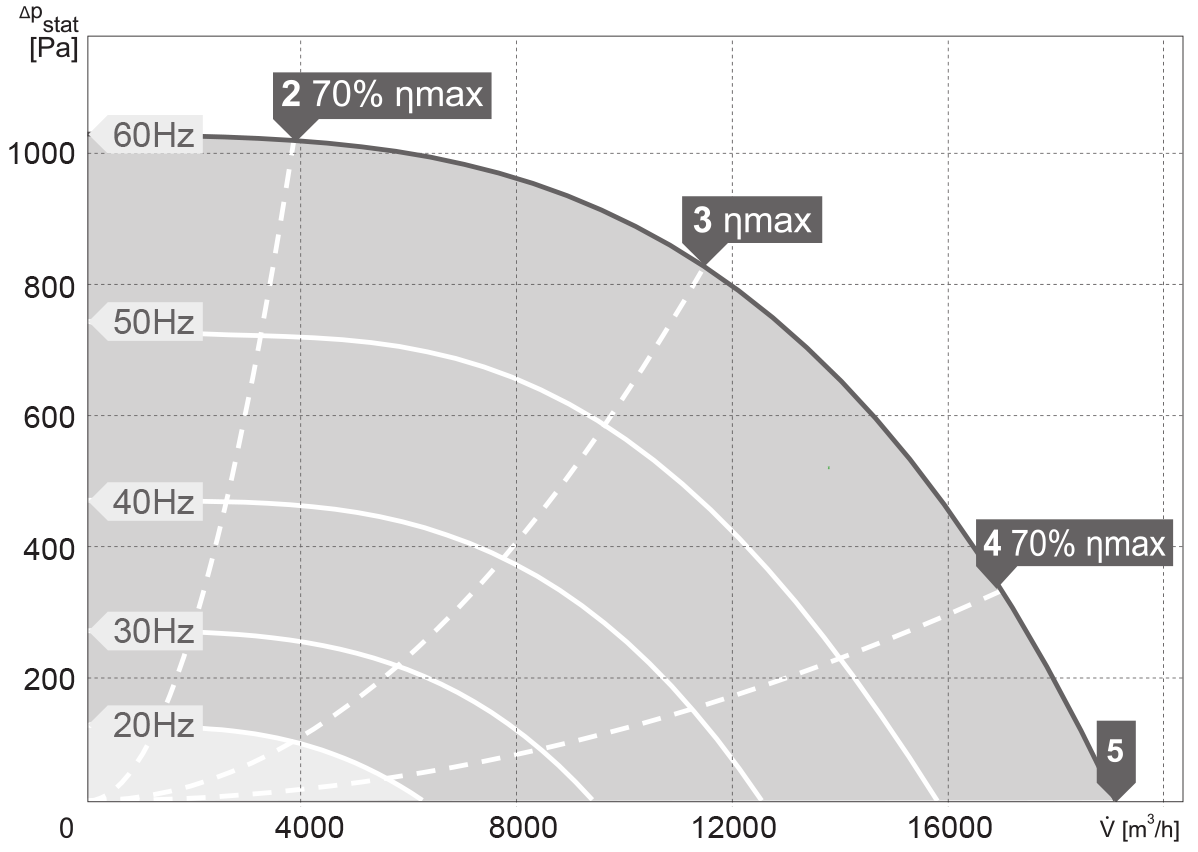

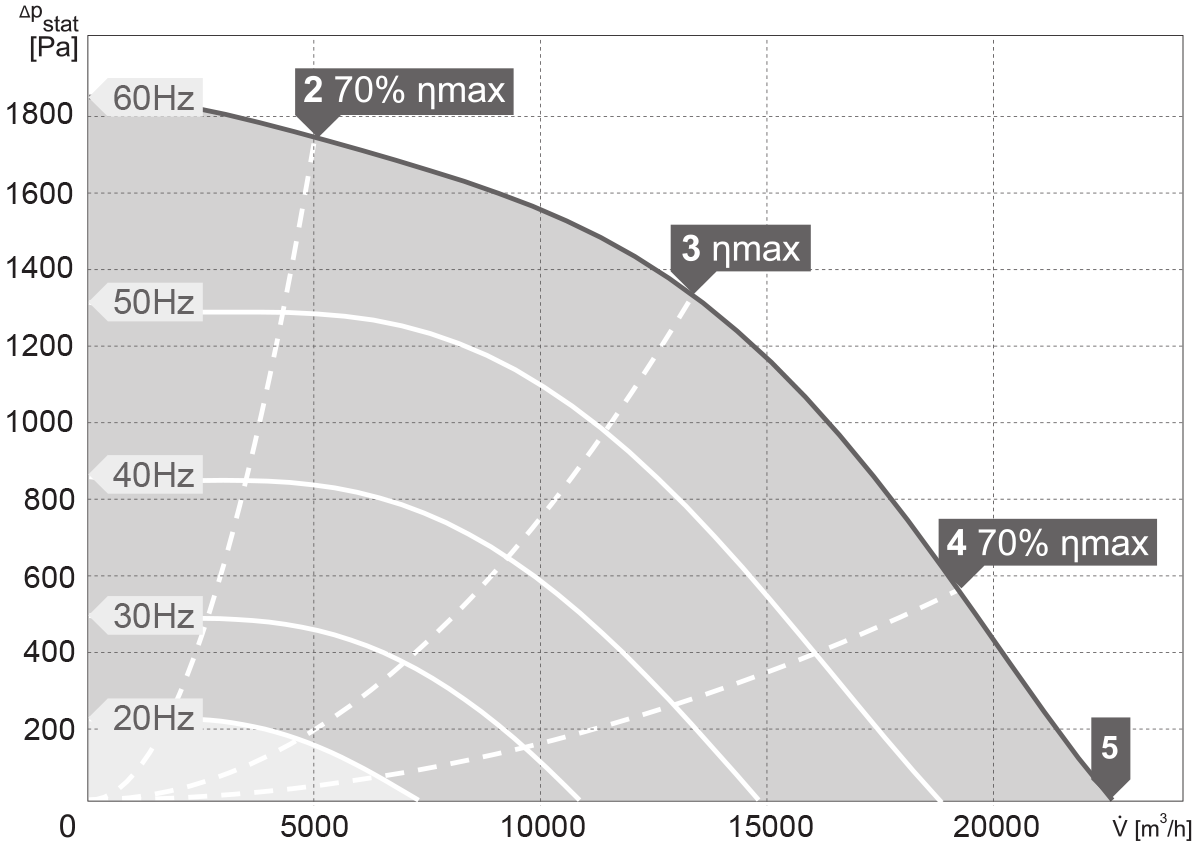

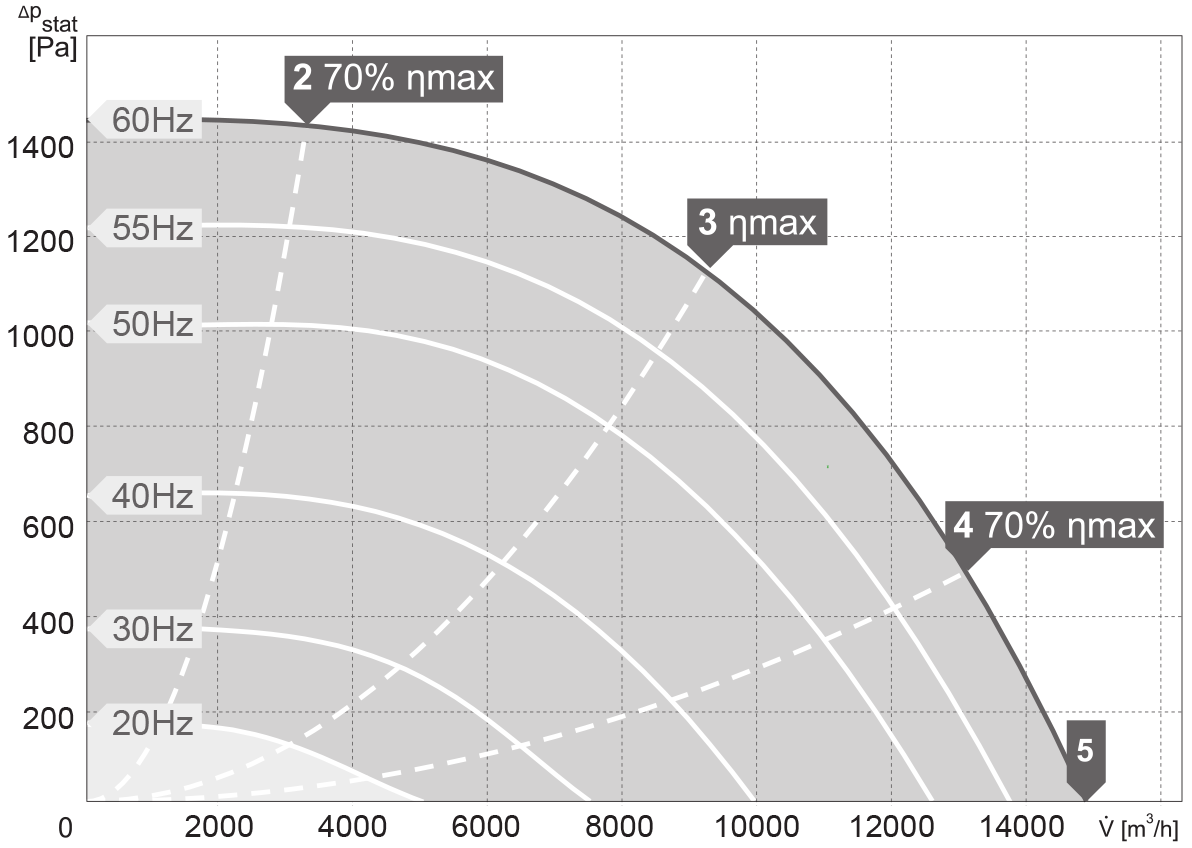

Charakterystyki pracy

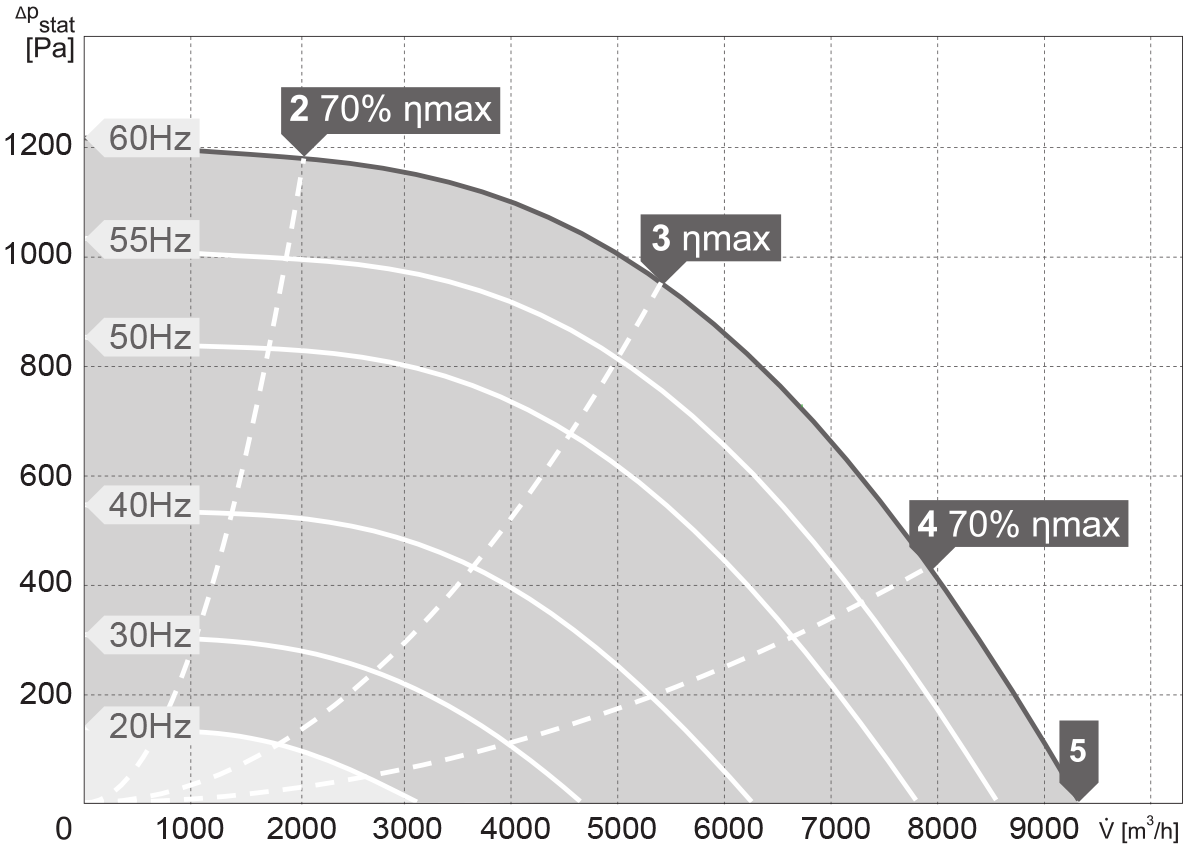

REV.PS 4-450/5800S

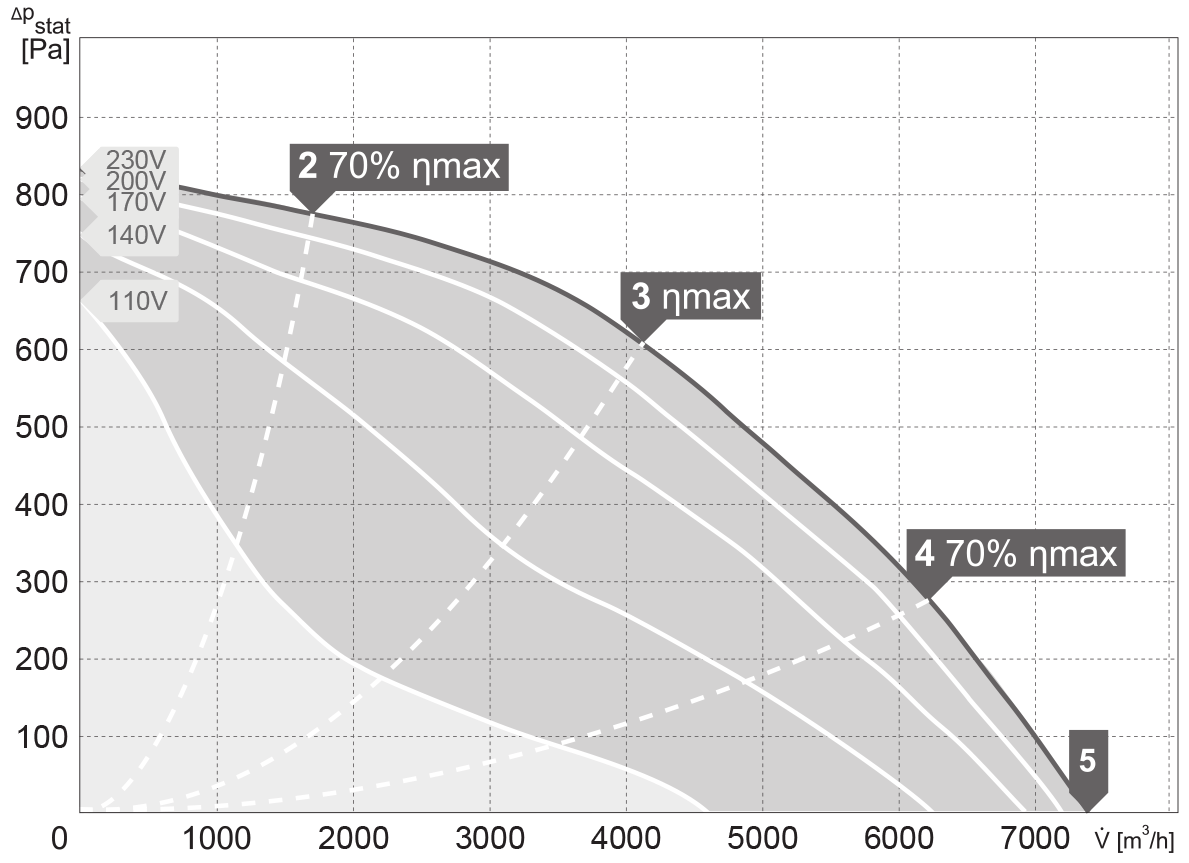

REV.PS 4-500/7400S

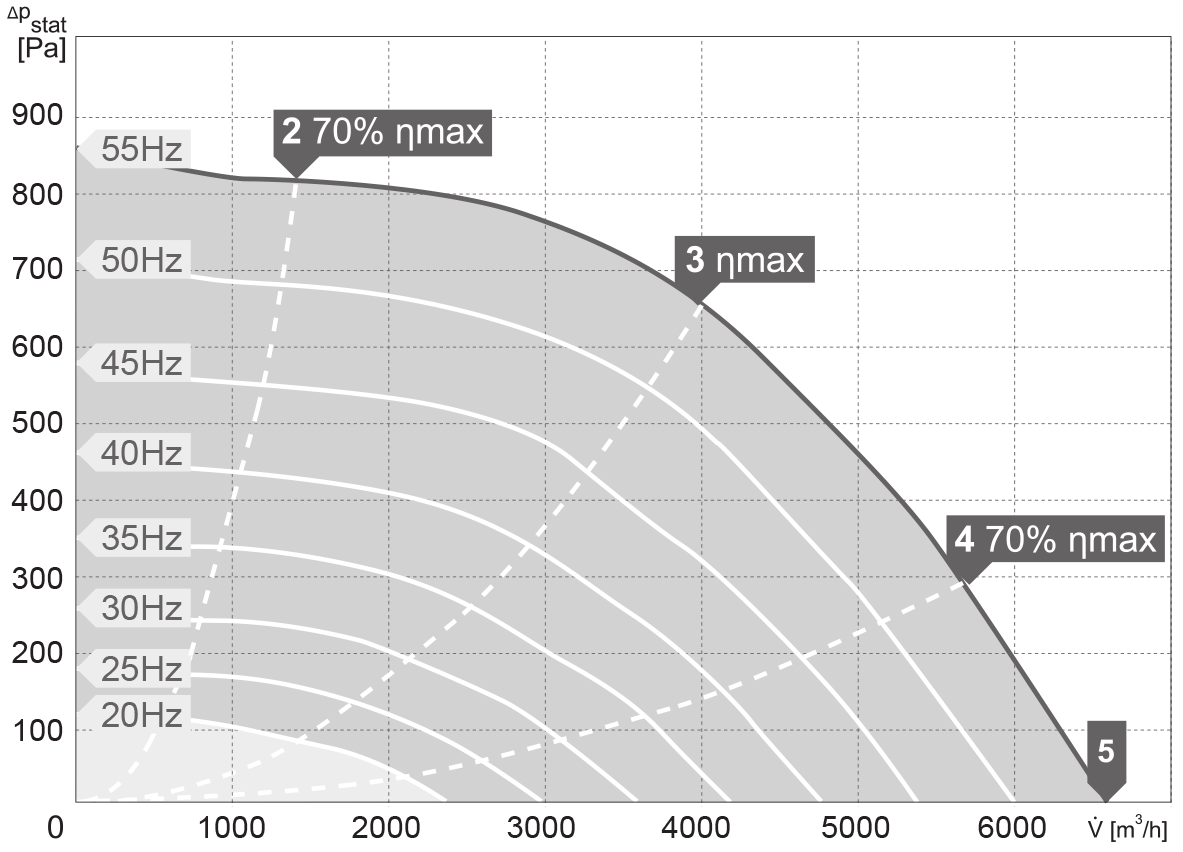

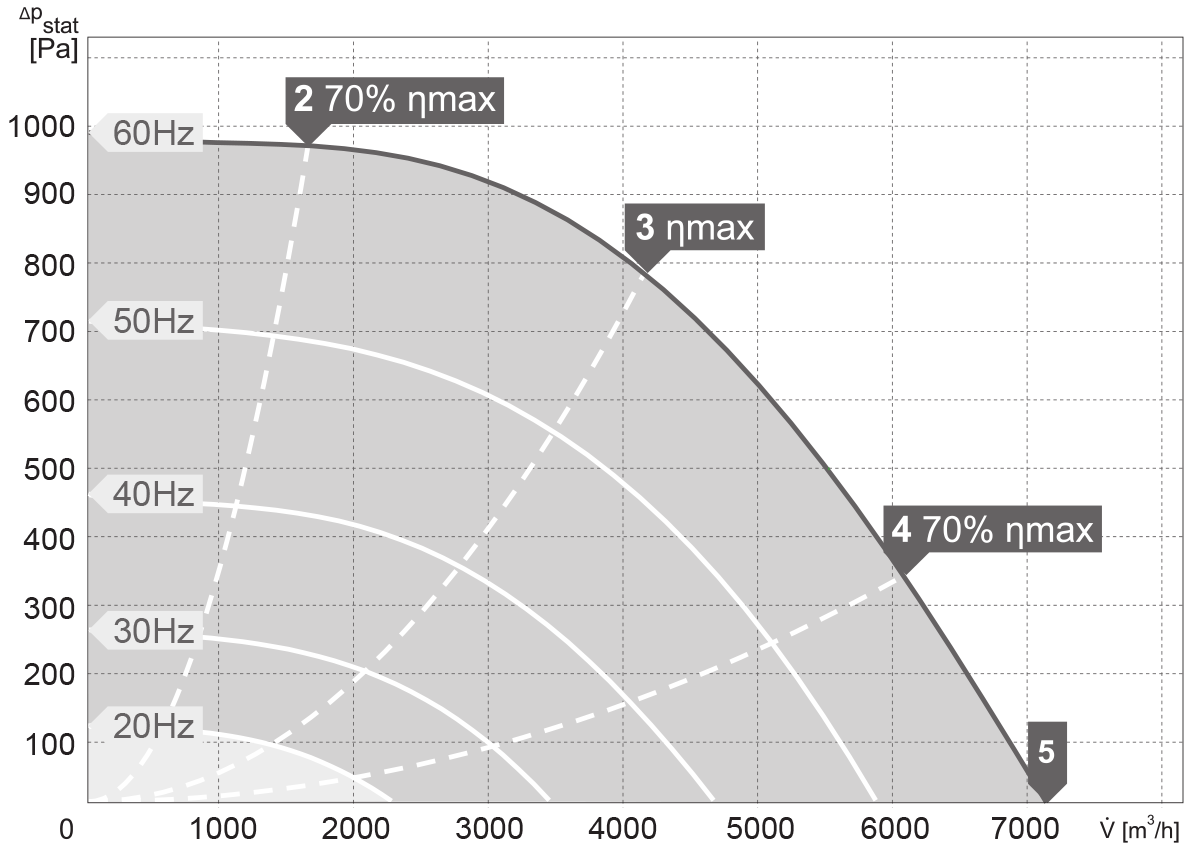

REV.PS 4-450/6500T

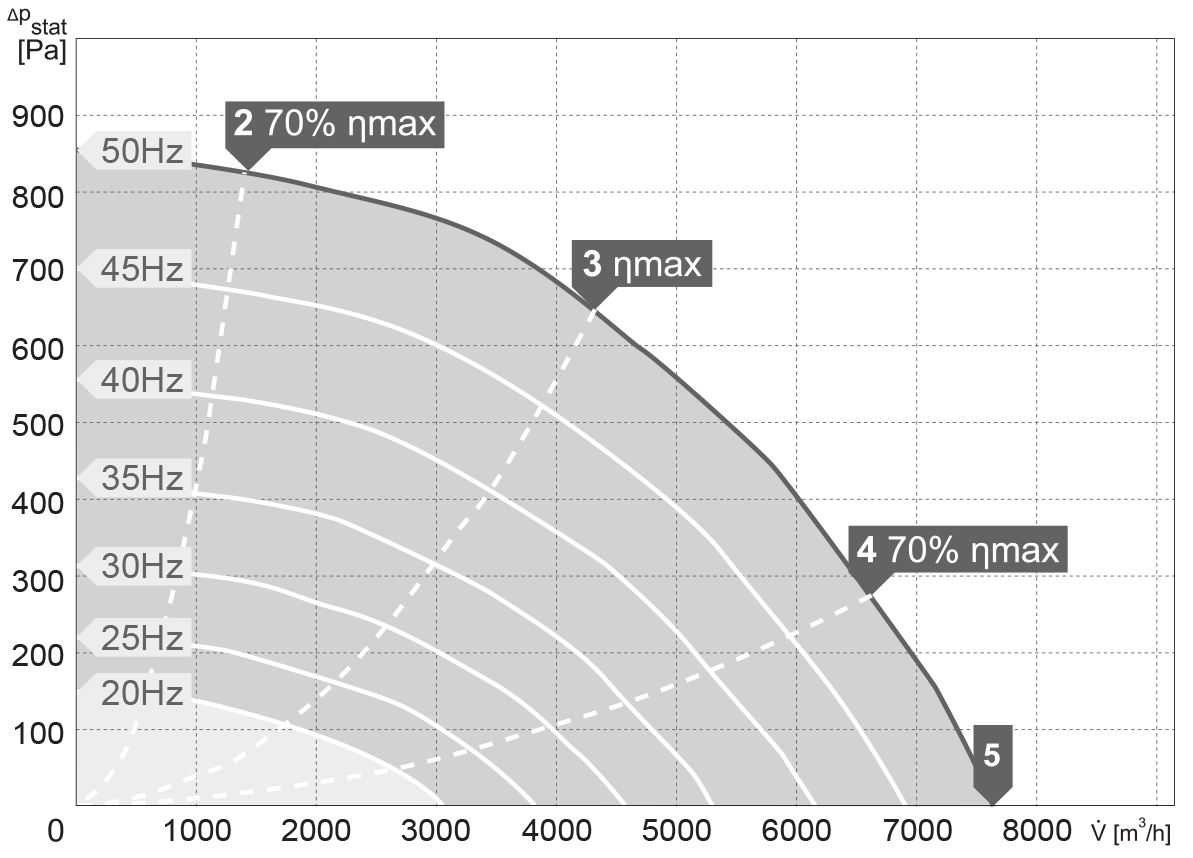

REV.PS 4-500/7600T

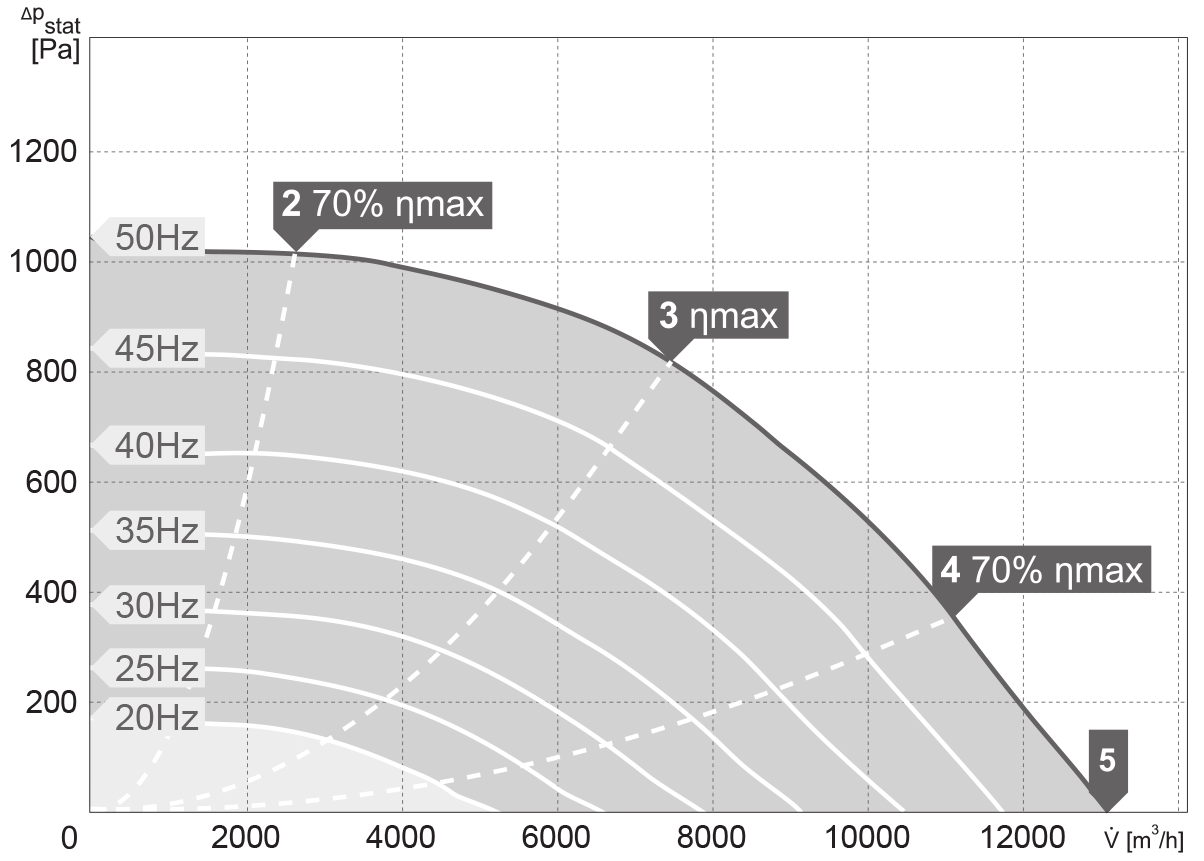

REV.PS 4-560/13000T

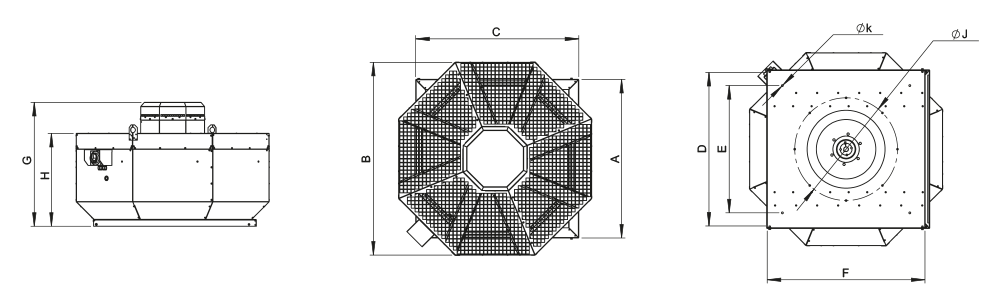

Wymiary

Typ	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	J [mm]	Øk [mm]
REV.PS 4-450/5800S	674	902	699	644±4	535	668±2	605	547,4	6xM6x15 Ø438	11
REV.PS 4-500/7400S	674	902	699	644±4	535	668±2	605	547,4	6xM6x15 Ø438	11
REV.PS 4-450/6500T	674	902	699	644±4	535	668±2	605	462	6xM6x15 Ø438	11
REV.PS 4-500/7600T	674	902	699	644±4	535	668±2	605	462	6xM6x15 Ø438	11
REV.PS 4-560/13000T	935	1136	960	905±4	750	929±2	730	547,4	8xM8x20 Ø605	11
