wentylator dachowy

REV.PS EC

  • pionowy wyrzut powietrza
  • obudowa wykonana z blachy aluminiowej
  • silniki elektronicznie komutowane
  • wirnik z łopatkami wygiętymi do tyłu
  • wbudowany wyłącznik serwisowy

zapytaj o produkt umów się z handlowcem

Konstrukcja


Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Obudowa wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej i czynników atmosferycznych oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza. Standardowo każdy wentylator posiada wylot powietrza zabezpieczony aluminiową blachą perforowaną oraz wyłącznik serwisowy. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie). Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu. Wokół profilowanego wlotu do wirnika umieszczono króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdrganiowe.

Napęd i sterowanie


Silnik elektryczny komutowany elektronicznie (EC) zlokalizowany poza strumieniem ze zintegrowanym zabezpieczeniem termicznym. Zasilanie 230V, 1~, 50 Hz. Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora. Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony silnika IP54. Klasa izolacji F.

Zakres temperatury pracy


-20 ÷ 50°C

Zastosowanie


Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.

Dane techniczne

Typ Vmax
[m3/h]
Δpmax
[Pa]
Pmax
[W]
Un/Uster
[V]
fnom
[Hz]
Imax
[A]
RPMmax
[1/min]
tmax
[0C]
LWA
[dB(A)]
LpA*
[dB(A)]
m
[kg]
nr kat.
REV.PS 450/6900EC 6910 880 1261 230,1~/ 0-10 50 9,2 1650 50 81 58/50 44 16334600

Charakterystyki pracy

  • REV.PS 450/6900 EC

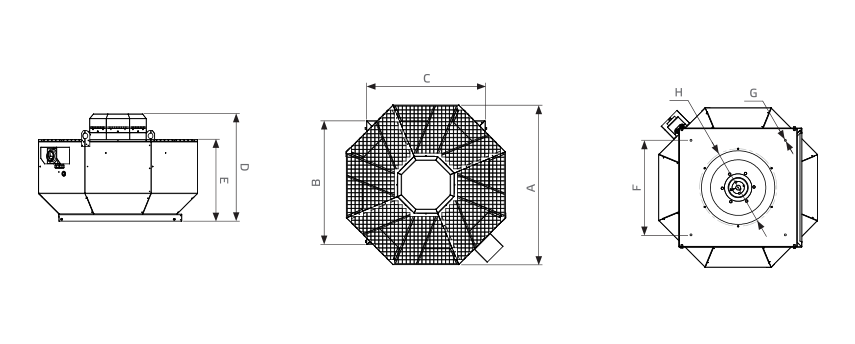

Wymiary

Typ A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
REV.PS 450/6900EC 902 674 699 605 462 535 4xØ11 6xM6x15

Akcesoria

MTP 10

potencjometr

DSF AL

podstawa dachowa

DSS AL

podstawa dachowa

DAF

przeciwkołnierz

DAS

złącze przeciwdrganiowe

DVK

klapa zwrotna

DKP

płyta adaptacyjna

DSF AL

podstawa dachowa

DSS AL

podstawa dachowa

DAF

przeciwkołnierz

DAS

złącze przeciwdrganiowe

DVK

klapa zwrotna

DKP

płyta adaptacyjna
