wentylator kuchenny
QBOX EC
- silnik poza strumieniem powietrza
- galwanizowana obudowa stalowa
- wirnik o łopatkach pochylonych do tyłu
- izolowana obudowa
- nowoczesny silnik EC
Konstrukcja
Promieniowy wentylator kanałowy z silnikiem zamontowanym poza strumienia przepływającego powietrza, przeznaczony do zabudowy w systemie ciągu kanałów o przekroju prostokątnym. Konstrukcja wentylatora umożliwia liniowy przepływ powietrza o maksymalnej temperaturze 120oC. Obudowa wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych, izolowanych warstwą wełny mineralnej o grubości 30mm.
Obudowa wyposażona w panel inspekcyjny zapewniający swobodny dostęp do wirnika przy wykonywaniu czynności konserwacyjnych. W podstawie wentylatora wykonano króciec odpływowy umożliwiający odprowadzenie skroplin. Instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu.
Wirnik
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.
Napęd i sterowanie
Napęd stanowi nowoczesny silnik EC komutowany elektronicznie ze zintegrowanym monitoringiem temperatury pracy, zasilany jednofazowo (1~230V, 50 Hz). Silniki przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy.
Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V. Stopień ochrony IP54, klasa izolacji F.
Maksymalna temperatura pracy
120oC - temperatura medium.
Zastosowanie
Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.
Wentylatory QBOX EC znajdują szczególne zastosowanie w profesjonalnych kuchniach przemysłowych wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.
Dane techniczne
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U nom [V] |
I max [A] |
RPM max [1/min] |
t A [°C] |
t max [°C] |
LWA [dB(A)] |
LpA [dB(A)] |
masa [kg] |
nr katalogowy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBOX 225/1600EC | 1630 | 720 | 297 | 230 | 2,9 | 3000 | 60 | 120 | 64 | 58 | 39,4 | 17197600 |
| QBOX 225/2290EC | 2290 | 1250 | 756 | 230 | 3,5 | 4000 | 50 | 120 | 74 | 68 | 37,7 | 14615200 |
| QBOX 250/2400EC | 2380 | 900 | 488 | 230 | 4,5 | 3000 | 60 | 120 | 69 | 63 | 39,9 | 17197800 |
| QBOX 250/2940EC | 2940 | 1300 | 954 | 230 | 4,4 | 3660 | 50 | 120 | 74 | 68 | 38,1 | 14617500 |
| QBOX 280/2800EC | 2770 | 990 | 637 | 230 | 5,3 | 2815 | 60 | 120 | 67 | 61 | 40,4 | 17199500 |
| QBOX 280/2880EC | 2880 | 1100 | 827 | 230 | 3,8 | 3000 | 50 | 120 | 72 | 66 | 38,8 | 14652100 |
| QBOX 355/4300EC | 4270 | 805 | 805 | 230 | 5,4 | 2010 | 60 | 120 | 67 | 60 | 64,8 | 17209500 |
| QBOX 355/5400EC | 5430 | 1300 | 1419 | 230 | 10,0 | 2550 | 50 | 120 | 74 | 67 | 72,5 | 14934300 |
| QBOX 400/4600EC | 4585 | 580 | 574 | 230 | 4,7 | 1510 | 60 | 120 | 64 | 57 | 70,1 | 17209700 |
| QBOX 400/6200EC | 6210 | 990 | 1320 | 230 | 9,5 | 2000 | 50 | 120 | 70 | 63 | 74,0 | 14940600 |
| QBOX 450/6100EC | 6080 | 725 | 994 | 230 | 7,9 | 1510 | 60 | 120 | 65 | 58 | 73,5 | 17213400 |
| QBOX 450/6800EC | 6800 | 870 | 1296 | 230 | 9,3 | 1640 | 50 | 120 | 66 | 59 | 82,5 | 14941300 |
| QBOX 500/8700EC | 8700 | 880 | 1478 | 3~400 | 2,3 | 1500 | 50 | 120 | 69 | 62 | 112 | 17213900 |
| QBOX 560/12600EC | 12565 | 1090 | 2465 | 3~400 | 3,8 | 1500 | 50 | 120 | 71 | 64 | 118 | 17214200 |
tA - temp. otoczenia, tmax - maks. temp. medium
LpA – poziom ciśnienia akustycznego z odl. 3 m (20m² Sabin)
Charakterystyki pracy

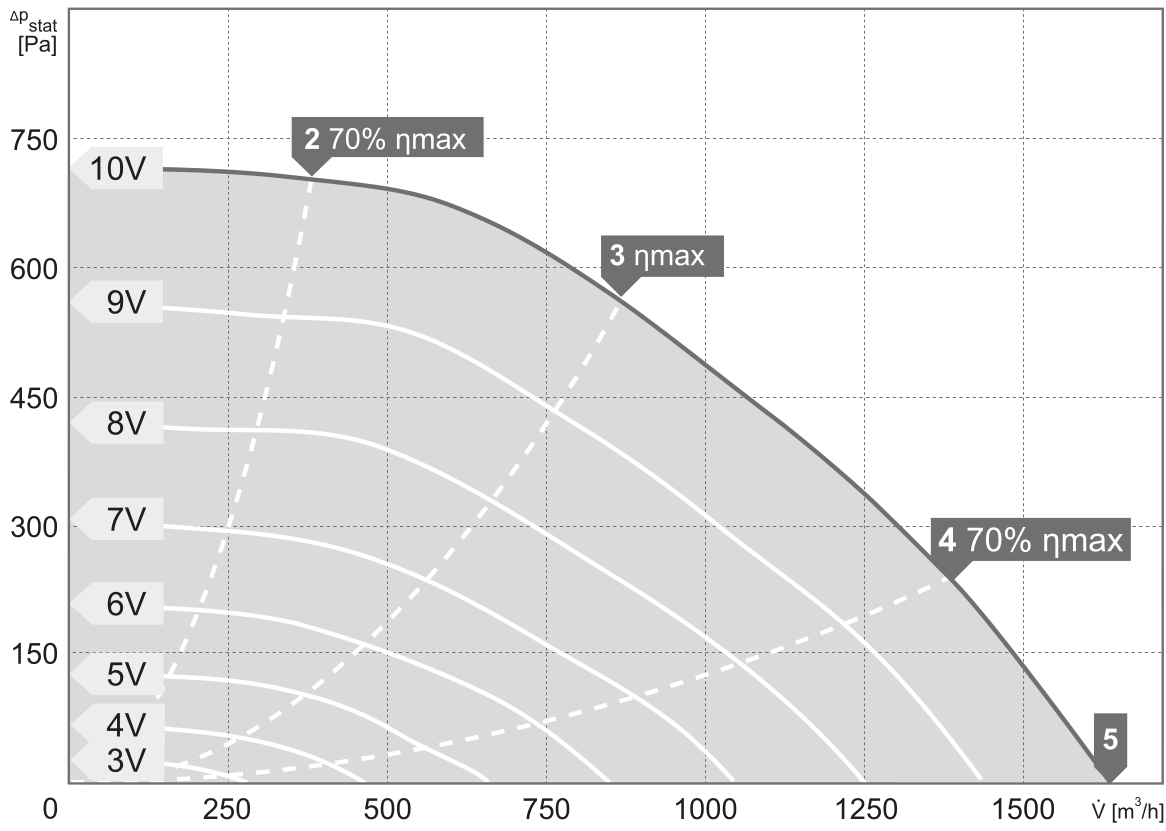

- QBOX 225/1600EC
- QBOX 225/2290EC

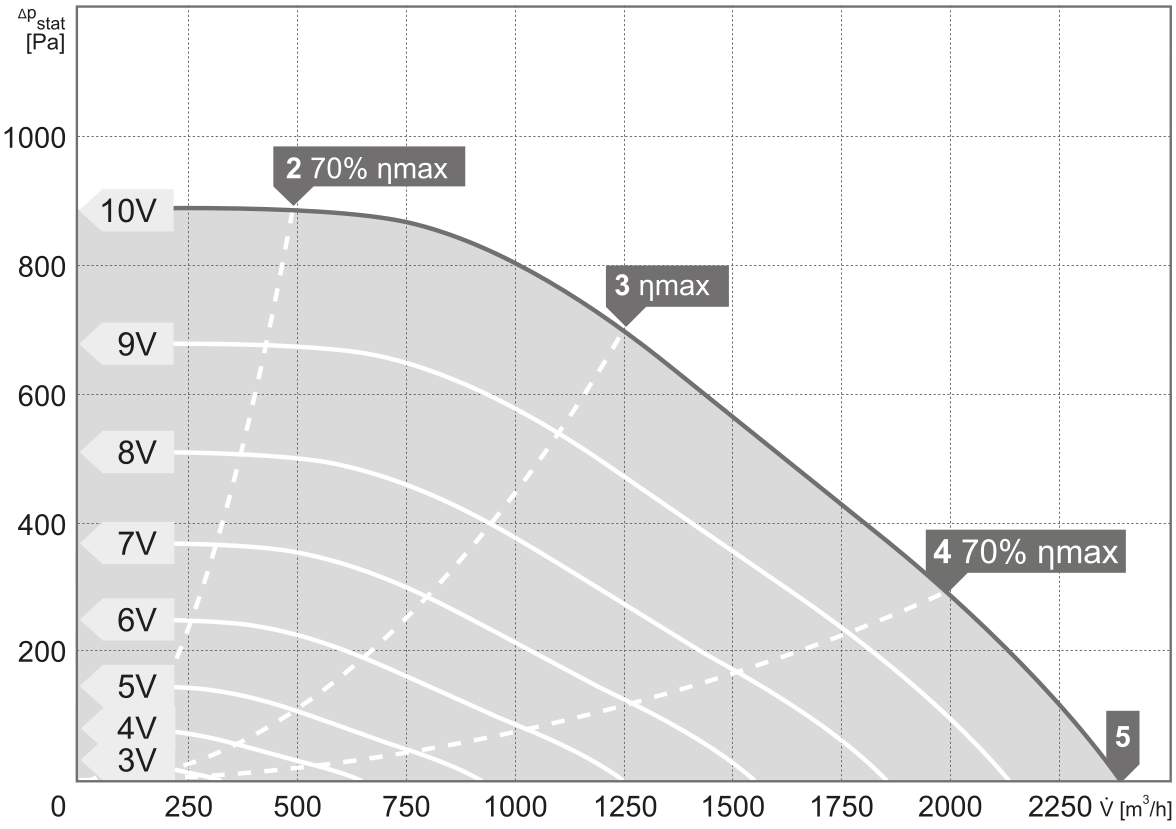

- QBOX 250/2400EC
- QBOX 250/2940EC

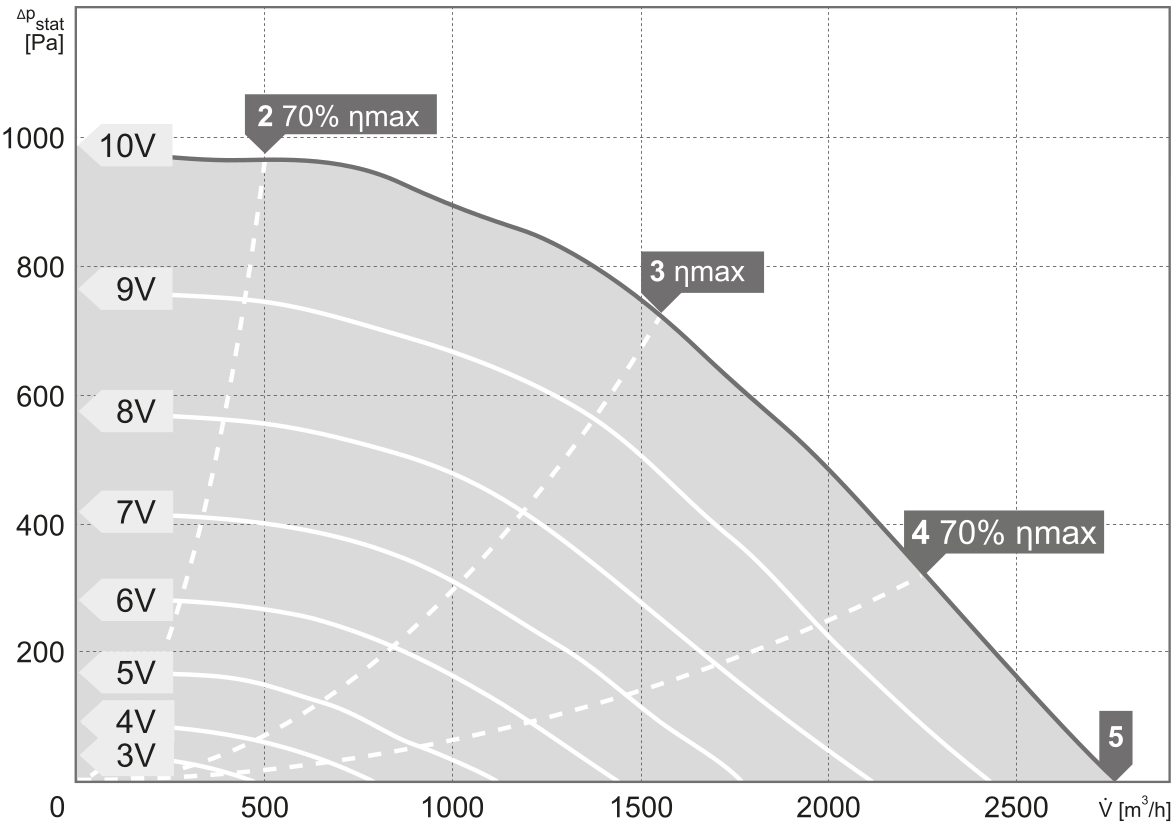

- QBOX 280/2800EC
- QBOX 280/2880EC

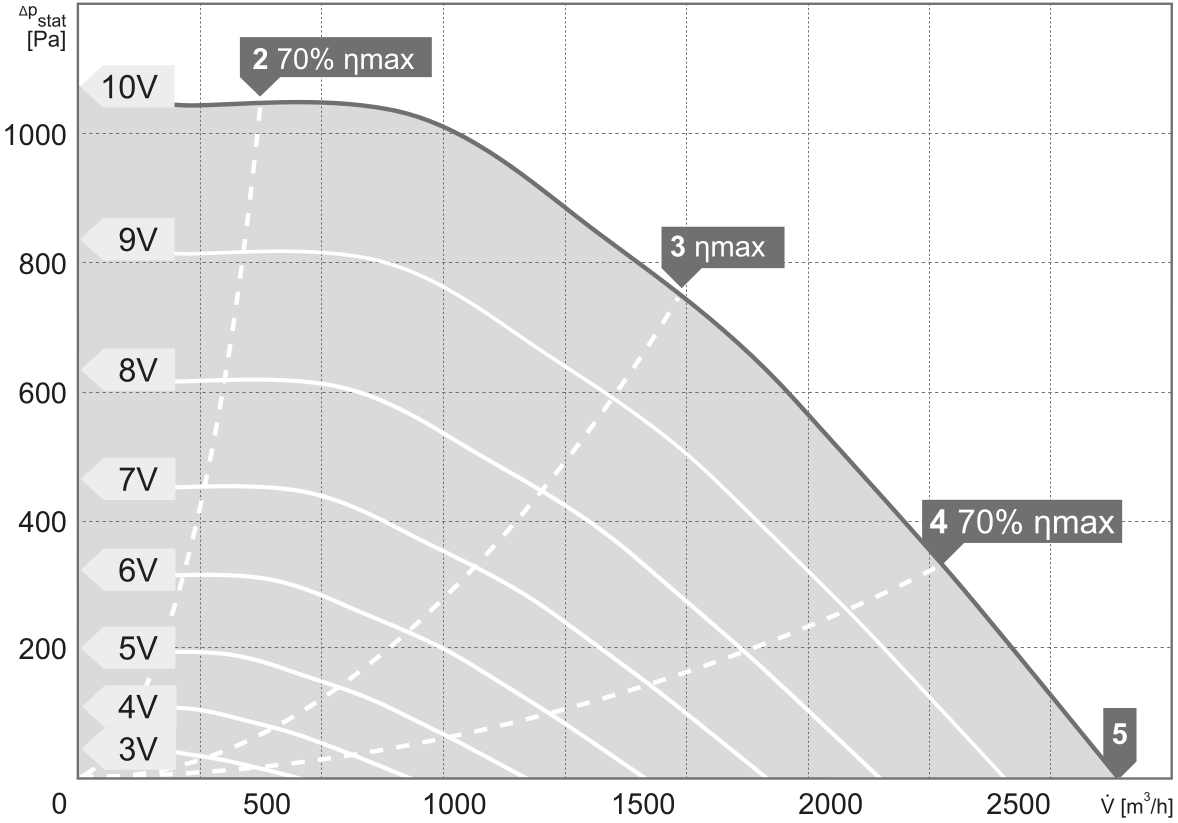

- QBOX 355/4300EC
- QBOX 355/5400EC

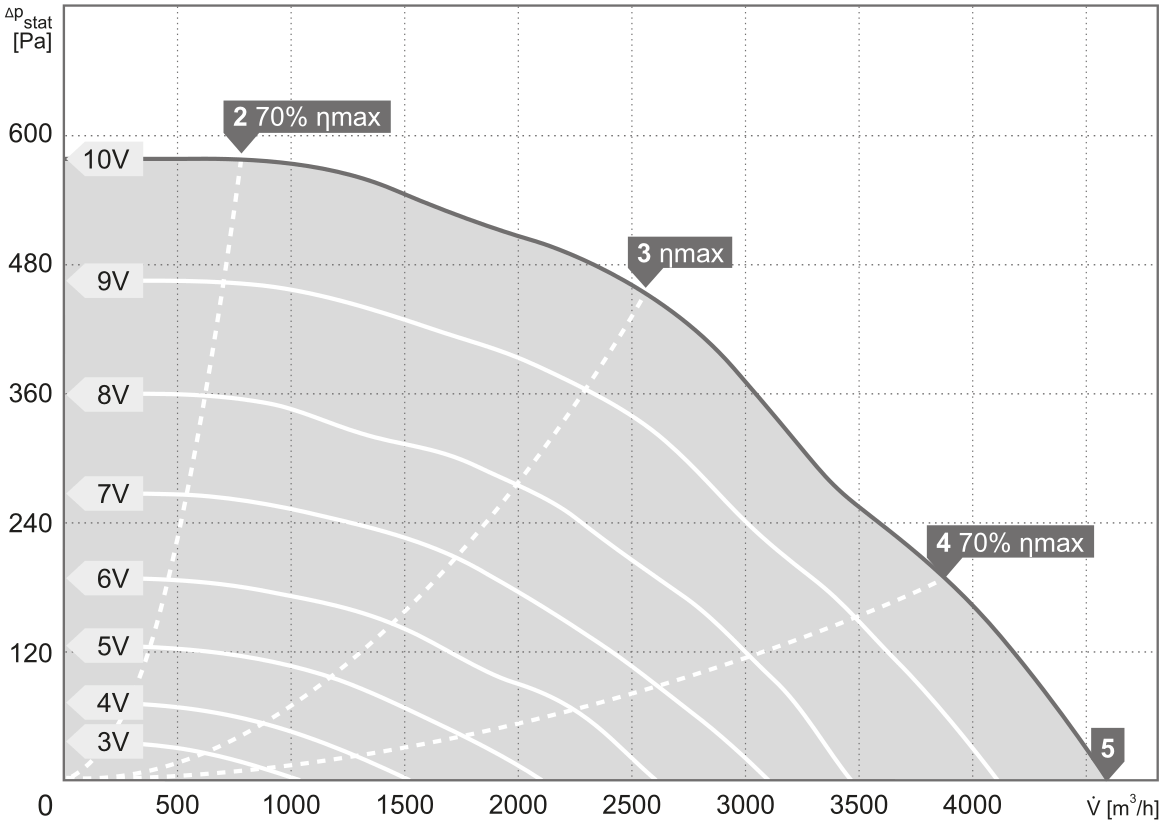

- QBOX 400/4600EC
- QBOX 400/6200EC

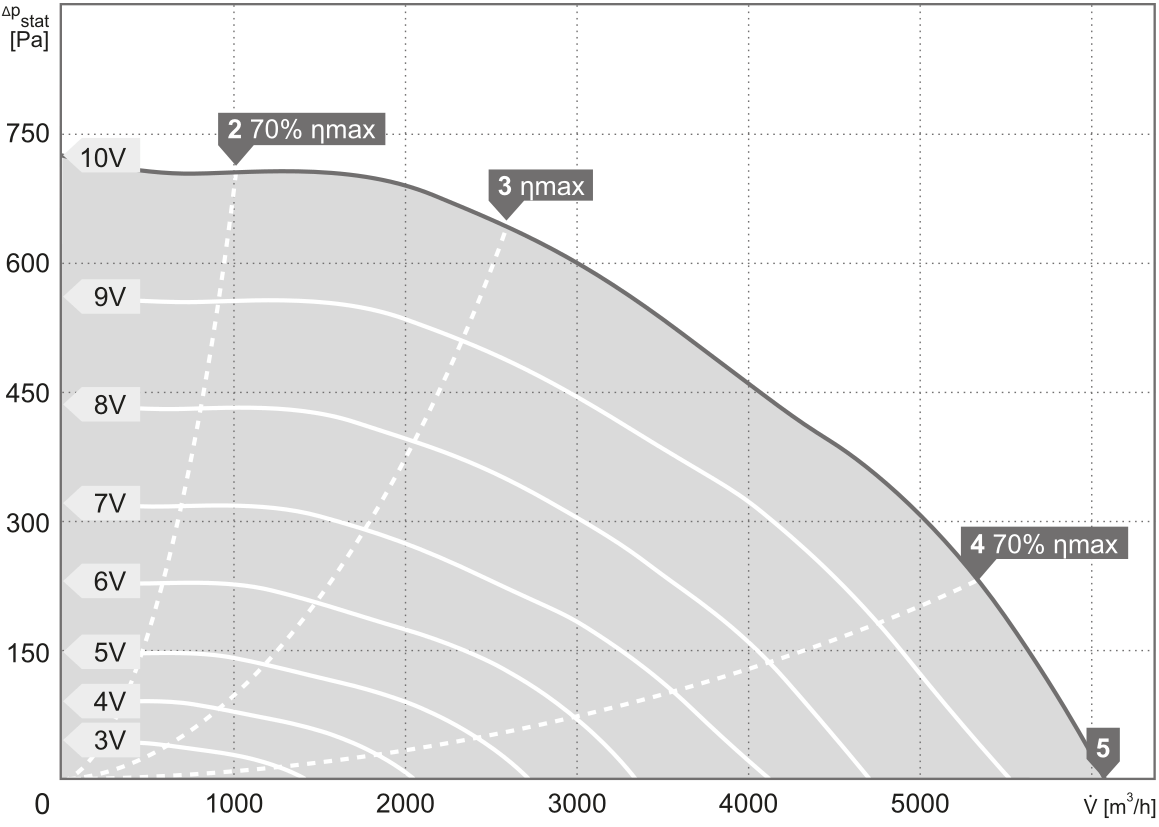

- QBOX 450/6100EC
- QBOX 450/6800EC

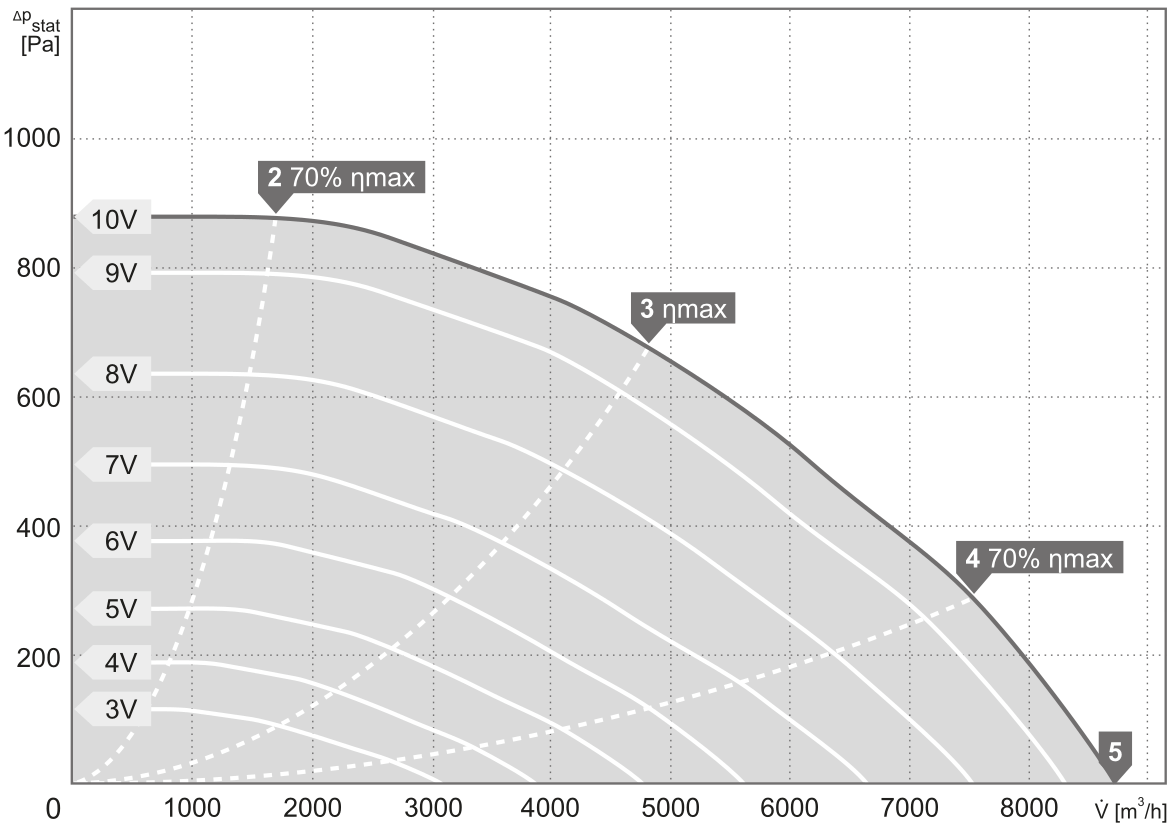

- QBOX 500/8700EC

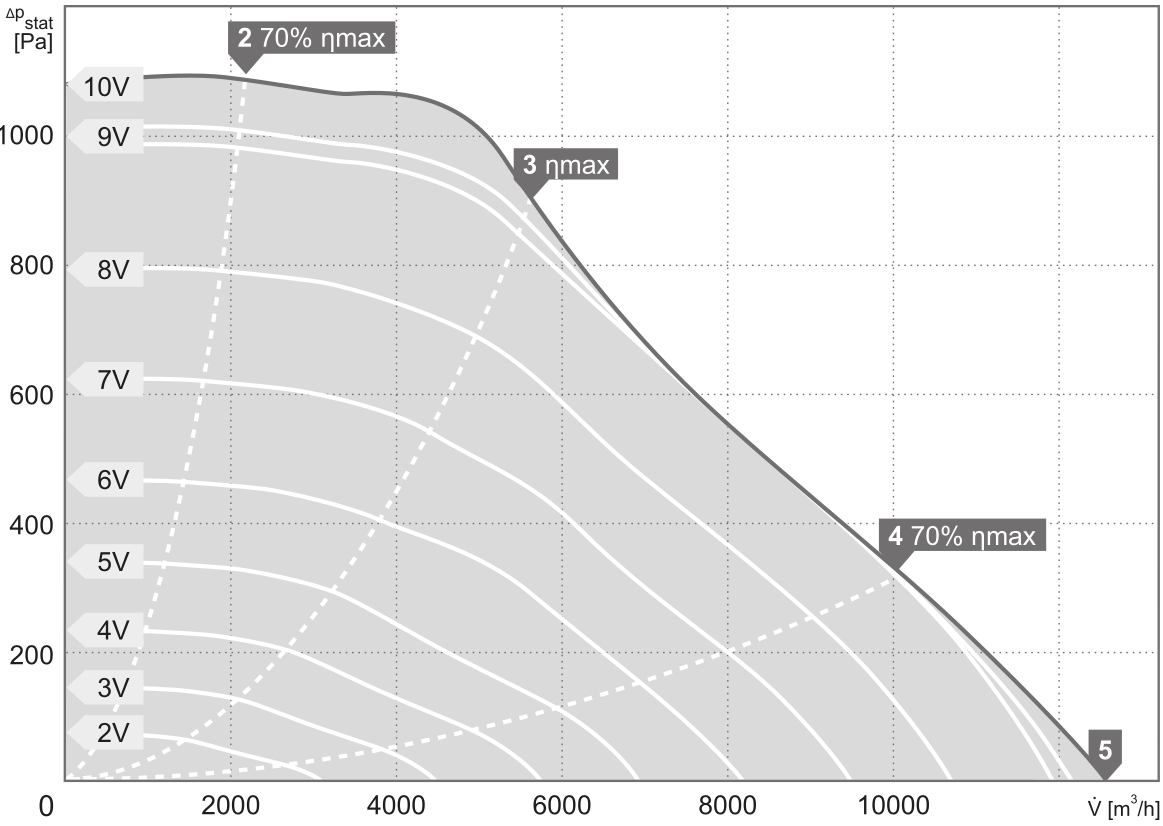

- QBOX 560/12600EC
Wymiary
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| QBOX 225/1600EC | 500 | 500 | 500 | 698 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 225/2290EC | 500 | 500 | 500 | 672 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 250/2400EC | 500 | 500 | 500 | 698 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 250/2940EC | 500 | 500 | 500 | 672 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 280/2800EC | 500 | 500 | 500 | 698 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 280/2880EC | 500 | 500 | 500 | 672 | 417 | 210 | 386 | 178 | 386 | 552 |
| QBOX 355/4300EC | 700 | 700 | 700 | 872 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 355/5400EC | 700 | 700 | 700 | 850 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 400/4600EC | 700 | 700 | 700 | 897 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 400/6200EC | 700 | 700 | 700 | 850 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 450/6100EC | 700 | 700 | 700 | 897 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 450/6800EC | 700 | 700 | 700 | 850 | 617 | 324 | 586 | 293 | 586 | 752 |
| QBOX 500/8700EC | 900 | 900 | 900 | 1072 | 817 | 410 | 786 | 378 | 786 | 952 |
| QBOX 560/12600EC | 900 | 900 | 900 | 1094 | 817 | 410 | 786 | 378 | 786 | 952 |
