wentylator kuchenny
MBCK EC
- silnik poza strumieniem powietrza
- galwanizowana obudowa stalowa
- wirnik o łopatkach pochylonych do tyłu
- izolowana obudowa
- regulacja prędkości obrotowej
Konstrukcja
Promieniowy wentylator kanałowy z silnikiem oddzielonym od strumienia przepływającego powietrza. Obudowa wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych (poza panelem wlotowym). Panele boczne zaizolowano warstwą wełny mineralnej o grubości 30mm. Konstrukcja wentylatora umożliwia ciągły przepływ medium o maksymalnej temperaturze 120 °C. W wykonaniu standardowym wlot stanowi wyprofilowany pierścień bez króćca przyłączeniowego. Możliwość konfiguracji wylotu (90o względem wlotu) poprzez demontaż jednego z izolowanych paneli bocznych. Panele boczne na wylot (USB, USR) oraz króćce wlotowe (ASB) stanowiące wyposażenie dodatkowe umożliwiają przyłączenie wentylatora do kanałów okrągłych. Przy zastosowaniu powyższych akcesoriów należy zwrócić szczególną uwagę na zachowanie odcinków prostych kanałów oraz możliwe największej średnicy przyłączeniowej króćców ze względu na powstawanie dodatkowych oporów. W podstawie wentylatora zlokalizowano króciec odpływowy umożliwiający odprowadzenie skroplin. Instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu.
Wirnik
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.
Napęd i sterowanie
Napęd stanowi nowoczesny silnik EC komutowany elektronicznie ze zintegrowanym zabezpieczeniem termicznym, zasilany jednofazowo (1~230V, 50 Hz). Silniki przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V. Stopień ochrony IP54, klasa izolacji F.
Maksymalna temperatura pracy
120 °C - temperatura medium, 40 ÷ 50 °C - temperatura otoczenia w zależności od wybranego modelu.
Zastosowanie
Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.
Wentylatory MBC.K EC znajdują szczególne zastosowanie w profesjonalnych kuchniach przemysłowych wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.
Dane techniczne
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U nom [V] |
I max [A] |
RPM max [1/min] |
t A [°C] |
t max [°C] |
Lwa [dB(A)] |
Lpa [dB(A)] |
masa [kg] |
nr kat. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBCK 225/1800EC | 1810 | 690 | 312 | 230 | 2.89 | 3000 | 45 | 120 | 36.5 | 15727000 | ||
| MBCK 225/2400EC | 2370 | 1200 | 687 | 230 | 3,2 | 3980 | 40 | 120 | 80 | 73 | 33,0 | 14307700 |
| MBCK 250/2300EC | 2370 | 840 | 457 | 230 | 3.9 | 3010 | 40 | 120 | - | - | 36.3 | 15727800 |
| MBCK 250/3000EC | 3000 | 1250 | 840 | 230 | 3,9 | 3660 | 40 | 120 | 78 | 71 | 33,0 | 14307800 |
| MBCK 280/2900EC | 2930 | 1040 | 765 | 230 | 3,6 | 3000 | 40 | 120 | 76 | 69 | 33,5 | 14307900 |
| MBCK 280/3000EC | 2960 | 910 | 610 | 230 | 5.1 | 2810 | 45 | 120 | - | - | 36.9 | 17140700 |
| MBCK 315/4200EC | 4240 | 1310 | 1200 | 230 | 9.1 | 3014 | 40 | 120 | - | - | 37.8 | 15729700 |
| MBCK 315/4600EC | 4610 | 1350 | 1408 | 230 | 9,9 | 3100 | 50 | 120 | 77 | 70 | 41,0 | 14926400 |
| MBCK 355/4400EC | 4400 | 770 | 750 | 230 | 6 | 2010 | 45 | 120 | - | - | 58.5 | 15738500 |
| MBCK 355/5900EC | 5920 | 1200 | 1500 | 230 | 10,7 | 2550 | 50 | 120 | 74 | 67 | 63,0 | 14932100 |
| MBCK 400/4800EC | 4800 | 560 | 531 | 230 | 4.4 | 1510 | 45 | 120 | - | - | 67.1 | 15739600 |
| MBCK 400/6300EC | 6293 | 939 | 1248 | 230 | 8,8 | 2000 | 50 | 120 | 70 | 63 | 65,0 | 14932700 |
| MBCK 450/6500EC | 6530 | 700 | 894 | 230 | 7.01 | 1500 | 45 | 120 | - | - | 75.1 | 15739900 |
| MBCK 450/7600EC | 7600 | 810 | 1238 | 230 | 8,8 | 1640 | 50 | 120 | 69 | 62 | 73,0 | 14933100 |
tA - temp. otoczenia, tmax - maks. temp. medium
LpA – poziom ciśnienia akustycznego z odl. 3 m (20m² Sabin)

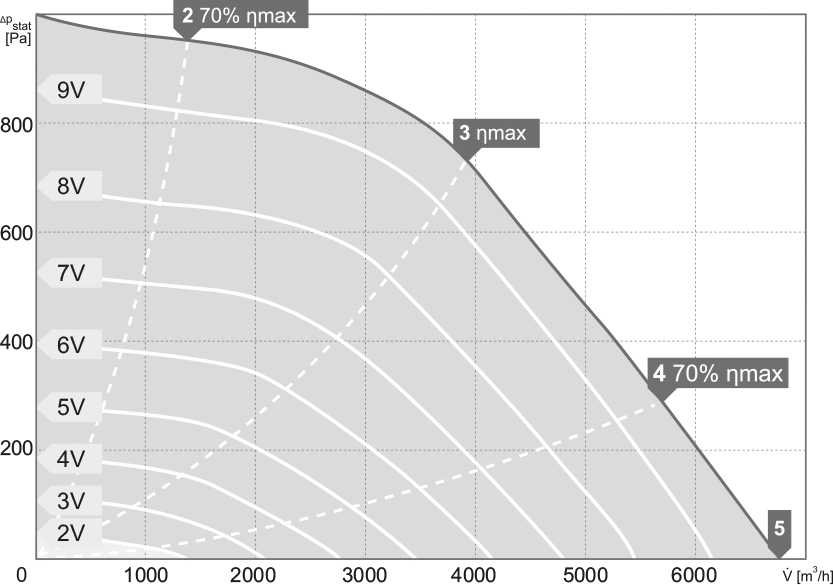

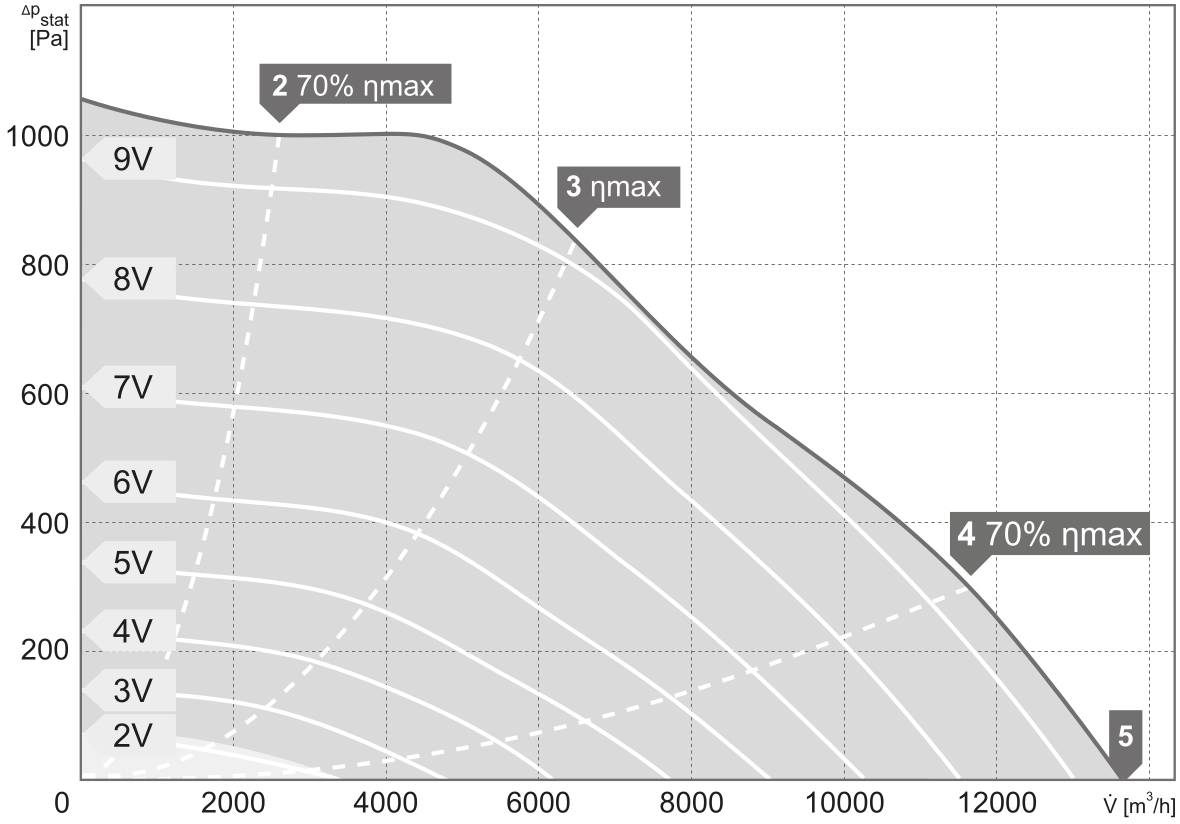

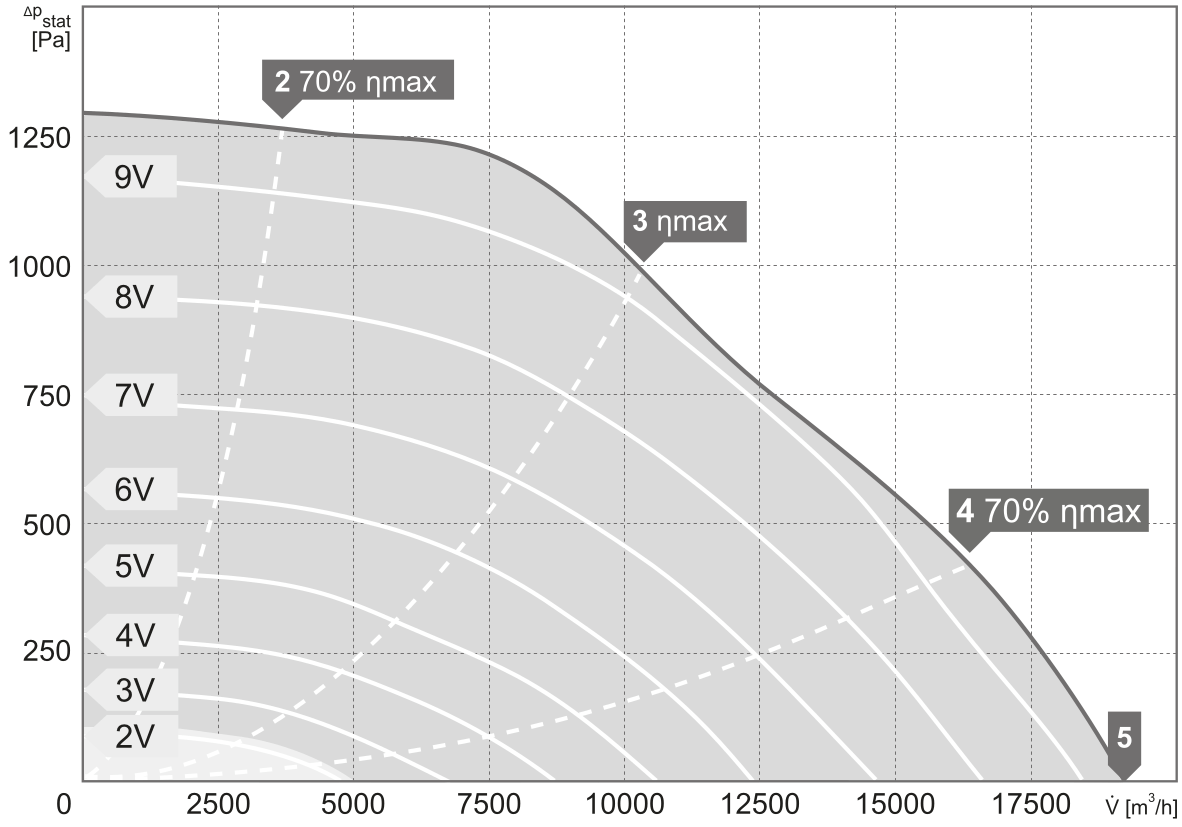

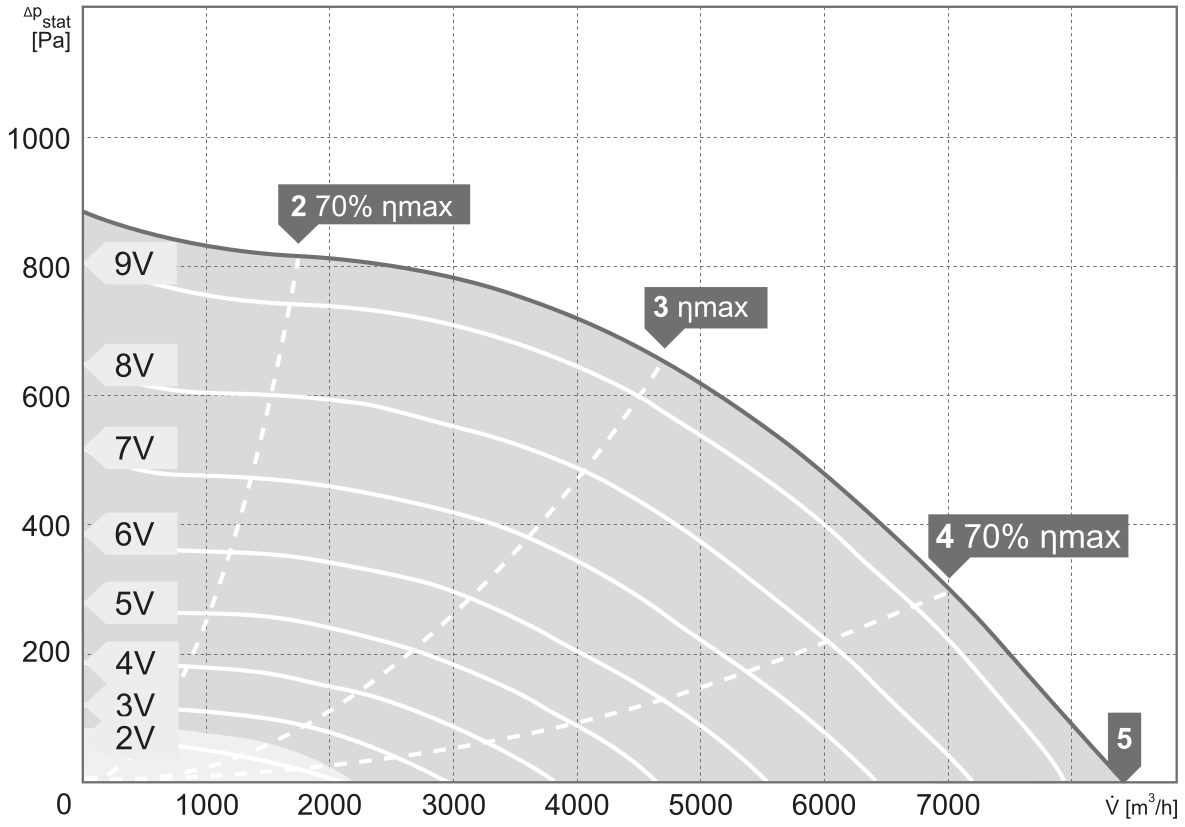

Charakterystyki pracy
- MBCK 225/1800EC
- MBCK 225/2400EC
- MBCK 250/2300EC
- MBCK 250/3000EC
- MBCK 280/2900EC
- MBCK 280/3000EC
- MBCK 315/4200EC
- MBCK 315/4600EC
- MBCK 355/4400EC
- MBCK 355/5900EC
- MBCK 400/4800EC
- MBCK 400/6300EC
- MBCK 450/6500EC
- MBCK 450/7600EC
Wymiary
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F x F [mm] |
|---|---|---|---|---|---|---|
| MBCK 225/1800EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 225/2400EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 250/2300EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 250/3000EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 280/2900EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 280/3000EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 315/4200EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 315/4600EC | 500 | 552 | 500 | 250 | 250 | 417x417 |
| MBCK 355/4400EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
| MBCK 355/5900EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
| MBCK 400/4800EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
| MBCK 400/6300EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
| MBCK 450/6500EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
| MBCK 450/7600EC | 700 | 752 | 700 | 350 | 350 | 617x617 |
