Konstrukcja
Dachowy wentylator promieniowy z poziomym wylotem powietrza. Konstrukcja wentylatora składa się z obudowy wykonanej z wysokiej jakości tworzywa sztucznego ASA, odpornego na działanie czynników atmosferycznych i promieniowanie UV, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej malowanej proszkowo na kolor szary (RAL 7012). Wentylator posiada poziomy wylot powietrza zabezpieczony siatką o specjalnie profilowanych krawędziach w celu zwiększenia efektywności pracy urządzenia.
W celu ułatwienia czynności serwisowych obudowa wentylatora jest uchylna. Górna pokrywa wentylatora stanowi jednocześnie osłonę dla kostki przyłączeniowej oraz elektroniki sterującej od której wyprowadzono na zewnątrz przewód zasilający i sterujący. Modele CAPP.P EC wyposażone są standardowo w zintegrowany wyłącznik serwisowy.
Wirnik
Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z tworzywa sztucznego. Wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach. Dzięki temu także pobór mocy jest mniejszy.
Napęd i sterowanie
Synchroniczny silnik elektryczny bezszczotkowy, komutowany elektronicznie EC, jednofazowy 230V, 50Hz ze zintegrowanym zabezpieczeniem termicznym. Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy.
Sterowanie odbywa się przy pomocy wbudowanego kontrolera, do którego zastosować można opcjonalny potencjometr 10 kΩ (zadajnik obrotów) lub niezależny sterownik z wyjściem analogowym 0-10V. W wentylatorach CAPP.P EC zastosowano bezobsługowe łożyska kulkowe dla długoletniej i bezawaryjnej pracy. Stopień ochrony urządzenia IPX4, puszki przyłączeniowej IP44. Klasa izolacji F.
Zakres temperatury pracy
-30 ÷ 60°C
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.
Dane techniczne
Typ | V max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
I max [A] |
RPM max [1/min] |
t max [°C] |
LwA [dB(A)] |
LpA * [dB(A)] |
masa [kg] |
nr kat. |
---|---|---|---|---|---|---|---|---|---|---|---|
CAPP.P 2-190/750EC | 760 | 620 | 103 | 230 | 0,9 | 3610 | 60 | 75 | 52/44 | 5 | 12963800 |
CAPP.P 2-220/950EC | 1020 | 520 | 120 | 230 | 1,0 | 2890 | 60 | 77 | 54/46 | 6 | 12968500 |
CAPP.P 2-250/1400EC | 1370 | 660 | 204 | 230 | 1,7 | 2940 | 60 | 85 | 62/54 | 7 | 12969900 |
* - poziom ciśnienia akustycznego mierzony z odległości 4/10 m

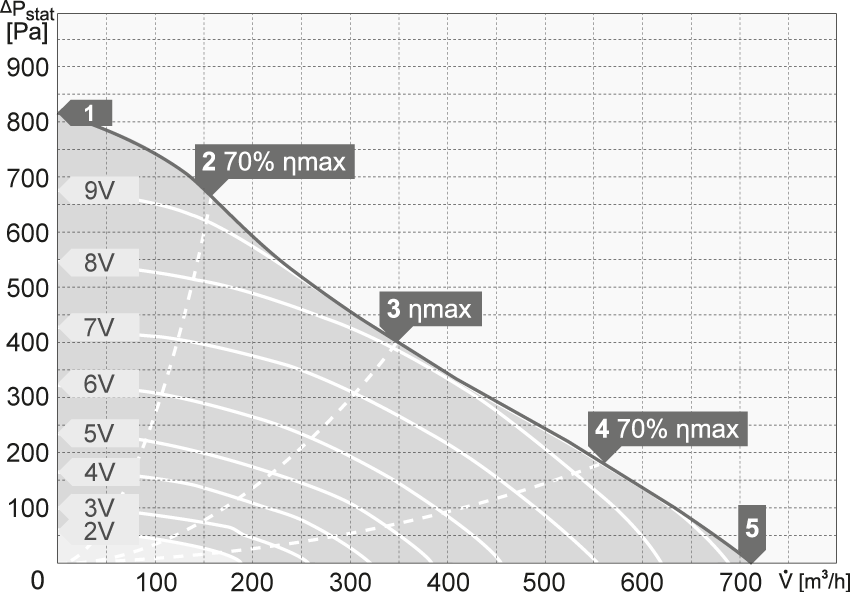

Charakterystyki pracy
- CAPP.P 2-190/750EC
- CAPP.P 2-220/950EC
- CAPP.P 2-250/1400EC
Wymiary
Typ | d [mm] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
---|---|---|---|---|---|---|---|
CAPP.P 2-190/750EC | 213 | 245 | 321 | 4x9 | 6xM6x15 | 187,5 | 223,4 |
CAPP.P 2-220/950EC | 213 | 245 | 321 | 4x9 | 6xM6x15 | 187,5 | 223,4 |
CAPP.P 2-250/1400EC | 213 | 245 | 321 | 4x9 | 6xM6x15 | 205,7 | 241,6 |
