rekuperator
AIRDOT
- wydłużony ceramiczny wymiennik ciepła o wysokiej sprawności
- uchylny panel pełniący funkcję klapy odcinającej
- łatwe czyszczenie i konserwacja
- czujnik wilgotności i czujnik zmierzchu (w wersji AIRDOT link / link+)
- trzy warianty automatyki AIRDOT easy / link / link+
- występuje w dwóch rozmiarach o średnicy montażowej 160 mm oraz 200 mm
Konstrukcja
Rekuperator został wyposażony w monolityczny ceramiczny wymiennik ciepła o strukturze plastra miodu, wykonany z porcelany wysokoglinowej. Obudowę stanowi elegancka i solidna konstrukcja wykonana z wysokiej jakości tworzywa (ABS). Rewersyjny wirnik wykonano z polipropylenu. Specjalna konstrukcja czerpnio-wyrzutni generuje optymalny przepływ powietrza, redukcję hałasu oraz wspomaga efektywny odzysk ciepła. Rekuperator został wyposażony w łatwe do czyszczenia filtry na bazie pianki poliuretanowej. Uchylny panel przedni zapobiega wtargnięciu zimnego powietrza przy wyłączonym urządzeniu. Konstrukcja urządzenia umożliwia łatwe czyszczenie i konserwację. Rekuperator posiada stopień ochrony IPX4 i jest wykonany w klasie ochronności II. Dodatkowo wersje AIRDOT 200 występują z dołączoną w komplecie obudową umożliwiającą podtynkowy montaż panelu wewnętrznego w ścianie pomieszczenia. Czerpnio-wyrzutnia wersji AIRDOT 200 została dodatkowo zabezpieczona specjalną siatką.
Sterowanie

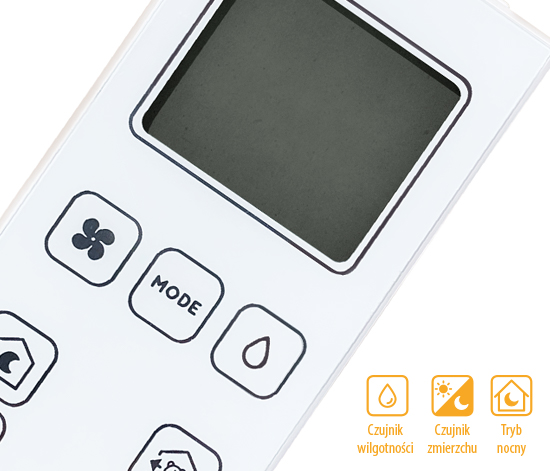

Rekuperator AIRDOT działa cyklicznie, naprzemian nawiewając i usuwając powietrze. W zależności od modelu zastosowano różne sposoby komunikacji oraz dodatkowe funkcje sterowania. Model AIRDOT 160 easy posiada zintegrowany wyłącznik. Uruchamianie oraz sterowanie (3 prędkości) możliwe za pomocą pilota (dołączony do zestawu). Modele AIRDOT 160/200 link oraz link+ komunikują się ze sobą do 16 urządzeń. Wersja link stosuje komunikację przewodową gdzie wersja link+ bezprzewodową pomiędzy jednostkami. Oba modele link posiadają bardziej zaawansowaną automatykę, sterowaną za pomocą intuicyjnego pilota (zamawiany osobno do każdego systemu). Zestaw z pilotem posiada czujnik wilgotności oraz zmierzchu, które poszerzają funkcjonalność urządzenia. Dostępne są 3 prędkości wentylatorów oraz tryb nocny.
Montaż
Rekuperator przeznaczony do montażu kanałowego w zewnętrznej ścianie budynku bez konieczności rozprowadzenia skomplikowanej instalacji. Montaż przewodu ze spadkiem około 1-2 stopnie w kierunku zewnętrznym eliminuje konieczność odprowadzenia kondensatu do kanalizacji. Dodatkowo rekuperator AIRDOT 200 link i link+ występuje w zestawie z obudową umożliwiającą instalacje natynkową lub podtynkową panelu frontowego w obrębie ściany pomieszczenia. Możliwość montażu podtynkowego pozwala na estetyczne wykończenie i dopasowanie wyglądu urządzenia do każdego rodzaju pomieszczenia i architektury wnętrza. Rekuperator AIRDOT 200 link i link+ nie posiada w zestawie kanału montażowego. Kanał stanowi akcesorium oferowane osobno.
Maksymalna temperatura pracy
+50°C
Zastosowanie
Wymiana powietrza z odzyskiem ciepła w budynkach: mieszkalnych, biurowych i użyteczności publicznej, w tym w obiektach handlowo-usługowych, oświatowo-wychowawczych oraz w obiektach biurowych.
Dane techniczne
| Typ | Otwór montażowy [mm] |
V |
Δp max [Pa] |
Pmax [W] |
Un [V] |
m [kg] |
LpA* [dB(A)] |
Nr kat. |
|---|---|---|---|---|---|---|---|---|
|
Tryb nocny / I / II / III [m3/h] |
||||||||
| AIRDOT 160 easy | 160 | -/20/40/60 | 54 | 6,7 | 230, 1~ | 4,9 | 21 / 30 | 72251662 |
| AIRDOT 160 link | 160 | 10/20/40/60 | 54 | 6,7 | 230, 1~ | 4,9 | 21 / 30 | 72251558 |
| AIRDOT 160 link+ | 160 | 10/20/40/60 | 54 | 6,7 | 230, 1~ | 4,9 | 21 / 30 | 72251559 |
| AIRDOT 200 link | 200 | 20/40/70/100 | 49 | 11,9 | 230, 1~ | 5 | 22 / 32 | 72251665 |
| AIRDOT 200 link+ | 200 | 20/40/70/100 | 49 | 11,9 | 230, 1~ | 5 | 22 / 32 | 72251668 |
*Poziom ciśnienia akustycznego mierzony z odległości 3m, bieg II, III.

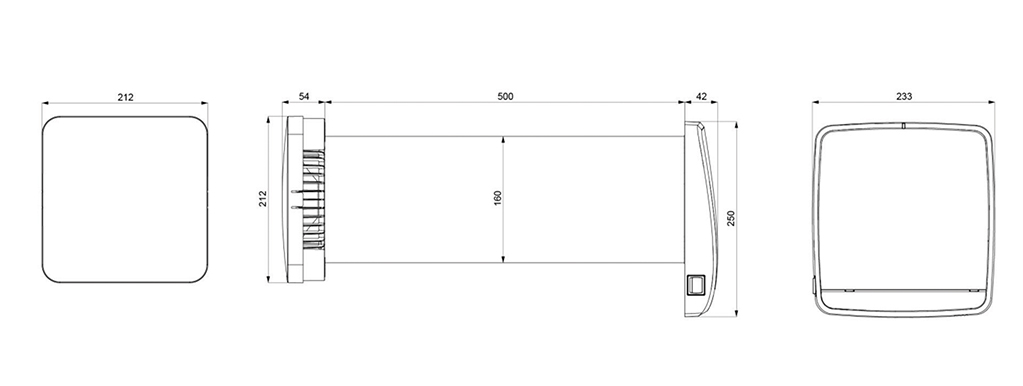

Wymiary
