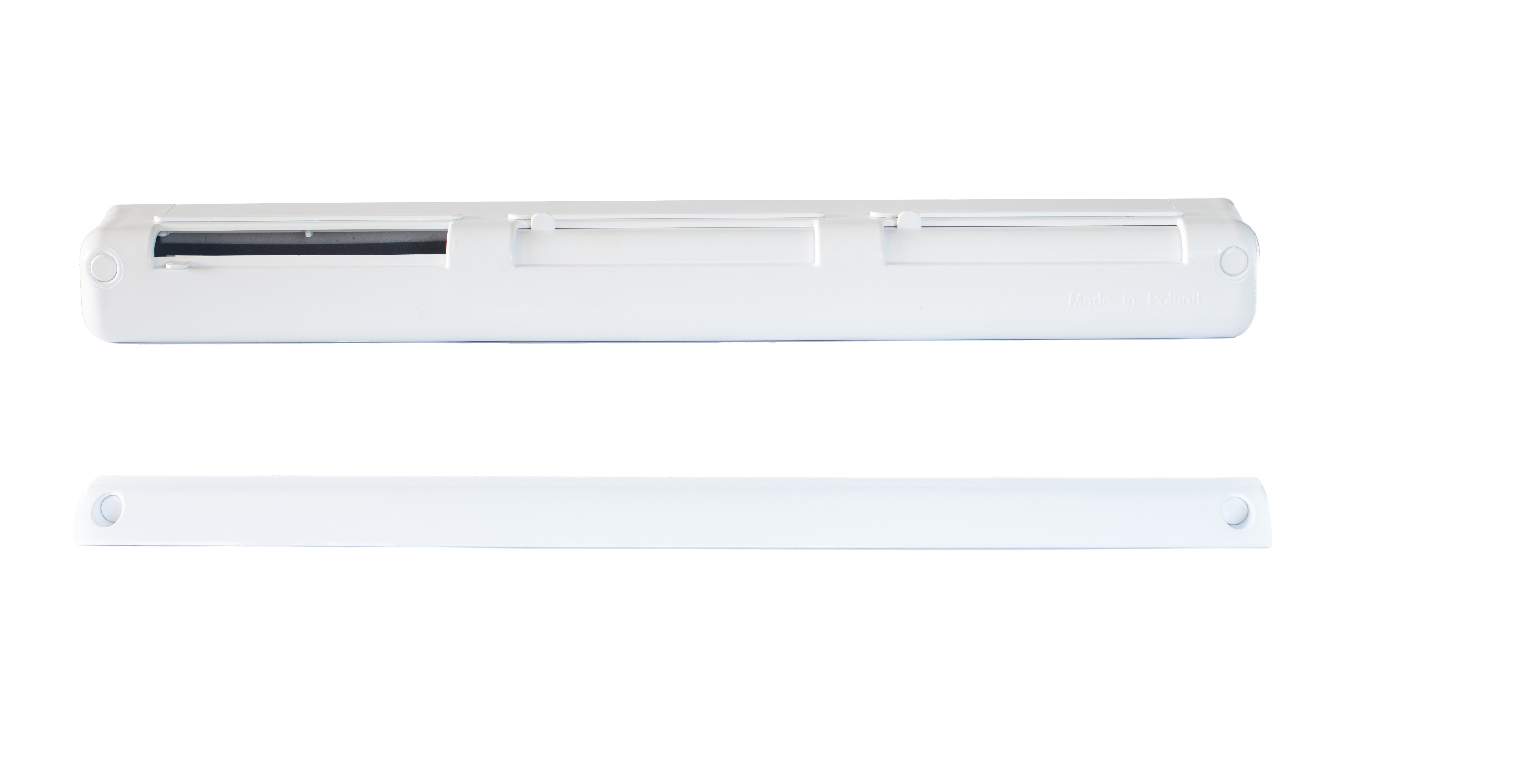

nawiewnik okienny
QAIR 801
- podwyższona izolacyjność akustyczna
- ręczna regulacja strumienia powietrza zewnętrznego
- do montażu w stolarce okiennej PCV, lub drewnianej
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis
Akustyczny, ciśnieniowy nawiewnik okienny serii QAIR 801 wyposażony w ręczną regulację strumienia powietrza zewnętrznego. Regulator przepływu znajduje się po wewnętrznej stronie okna, a jego element ruchomy stanowi sterowana ręcznie przesłona, umożliwiająca skokowe ustawienie przepustnicy w pozycjach od otwartej do zamkniętej.
Nawiewnik składa się z następujących elementów składowych:
• akustycznego regulatora przepływu QAIR 400, montowanego po wewnętrznej stronie okna, stanowiącego wlot powietrza
• okapu OKZ 100, montowanego po zewnętrznej stronie okna, wyposażonego w siatkę zabezpieczającą przed przedostawaniem się owadów.
Podstawowe parametry
• Maksymalna wydajność nawiewnika przy otwartej przepustnicy ręcznej:
- 37 m3/h (różnica ciśnień 20Pa)
- 26 m3/h (różnica ciśnień 10Pa)
• Izolacyjność akustyczna nawiewnika:
- D n,e,w (C;Ctr)=40 (0;-1) dB (przymk.)
- D n,e,w (C;Ctr)=36 (0; 0) dB (otw.
Montaż
Nawiewniki QAIR 801 przeznaczone są do montażu w stolarce okiennej PCV, lub drewnianej. Montaż polega na wykonaniu szczeliny wentylacyjnej w górnej części okna i przykręceniu za pomocą wkrętów części wewnętrznej i zewnętrznej nawiewnika.
Zastosowanie
Głównym przeznaczeniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej - SENSOVENT. Nawiewniki QAIR mogą pracować zarówno w systemach stałoprzepływowych, jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne II lub III biegowe serii LIMODOR). Nawiewniki QAIR 801 posiadają ponadto wszelkie, niezbędne dokumenty dopuszczające, upoważniające do stosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrdyową. Ze względu na wykonanie regulatora (pianka tłumiąca), seria QAIR 801 znajduje zastosowanie przede wszystkim w budynkach o podwyższonych wymaganiach dotyczących izolacyjności akustycznej, wynikających przykładowo z lokalizacji i narażenia na hałas uliczny. Nawiewniki QAIR 801 mogą być stosowane w budynkach mieszkalnych, zamieszkania zbiorowego (w tym hotelach), użyteczności publicznej, biurowych i gospodarczych.

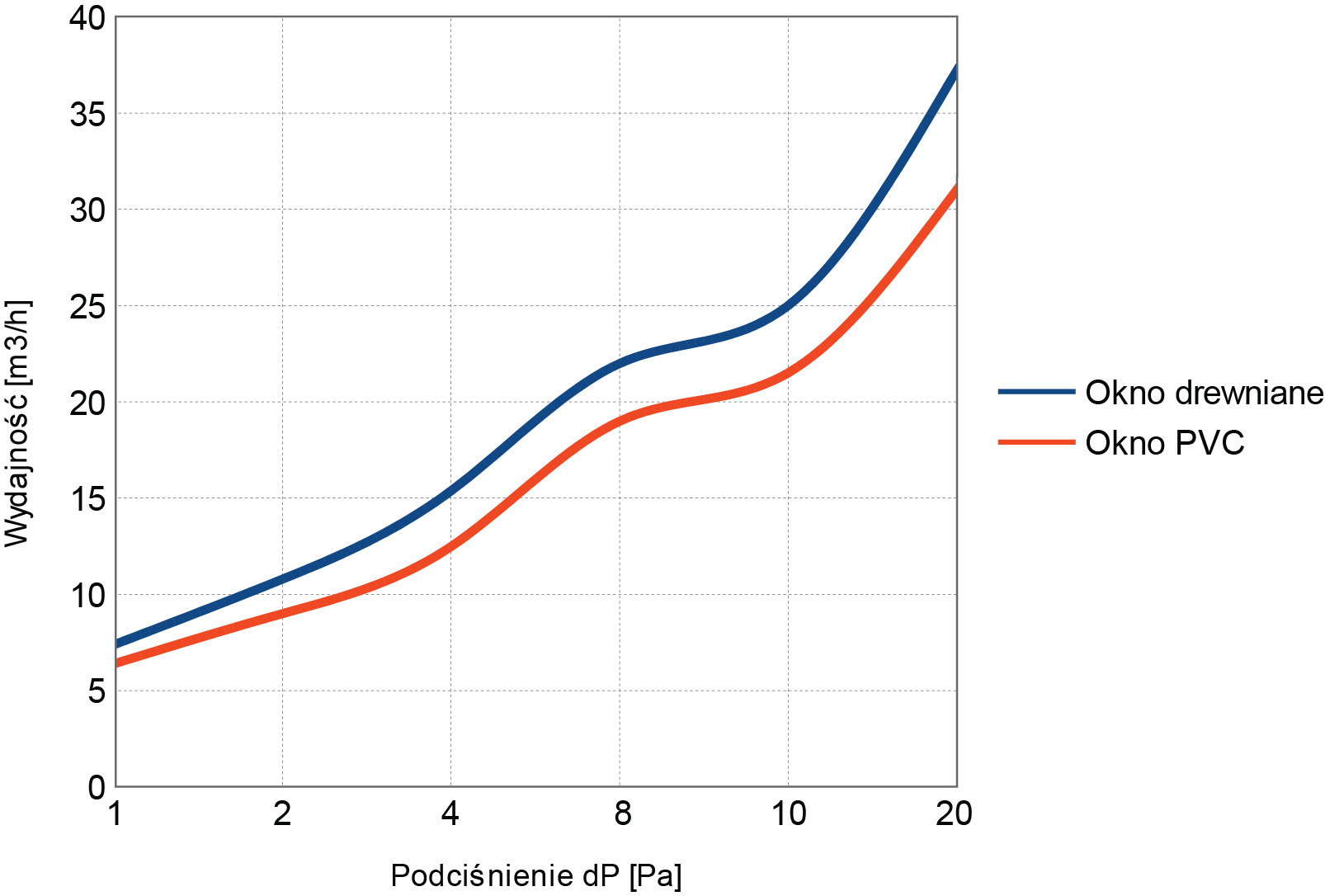

Charakterystyki pracy
- QAIR 801
