nawiewnik okienny
QAIR 601
- ręczna regulacja strumienia powietrza zewnętrznego
- samoczynny, automatyczny stabilizator przepływu
- do montażu w stolarce okiennej PCV lub drewnianej
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis
Ciśnieniowy nawiewnik okienny serii QAIR 601 wyposażony w ręczną regulację strumienia powietrza zewnętrznego. Regulator przepływu znajduje się po wewnętrznej stronie okna, a jego element ruchomy stanowi sterowana ręcznie przesłona, umożliwiająca skokowe ustawienie przepustnicy w pozycjach od otwartej do zamkniętej. Nawiewnik składa się z następujących elementów składowych:
• regulatora przepływu QAIR 600, montowanego po wewnętrznej stronie okna, stanowiącego wlot powietrza
• okapu OKZ 200, montowanego po zewnętrznej stronie okna, wyposażonego w siatkę zabezpieczającą przed przedostawaniem się owadów.
Podstawowe parametry
• Maksymalna wydajność nawiewnika przy otwartej przepustnicy ręcznej:
- 29 m3/h (różnica ciśnień 20Pa)
- 20,1 m3/h (różnica ciśnień 10Pa)
• Izolacyjność akustyczna nawiewnika:
- D n,e,w (C;Ctr)=36 (0;0) dB (przymk.)
- D n,e,w (C;Ctr)=33(0;1) dB (otw.)
Montaż
Nawiewniki QAIR 601 przeznaczone są do montażu w stolarce okiennej PCV, lub drewnianej. Montaż polega na wykonaniu szczeliny wentylacyjnej w górnej części okna i przykręceniu za pomocą wkrętów części wewnętrznej i zewnętrznej nawiewnika.
Zastosowanie
Głównym przeznaczeniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej - SENSOVENT. Nawiewniki QAIR mogą pracować zarówno w systemach stałoprzepływowych, jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne II lub III-biegowe serii LIMODOR). Nawiewniki QAIR 601 posiadają ponadto wszelkie, niezbędne dokumenty dopuszczające, upoważniające do zastosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrydową. Mogą być stosowane budynkach mieszkalnych, zamieszkania zbiorowego (w tym hoteli), użyteczności publicznej, biurowych i gospodarczych.

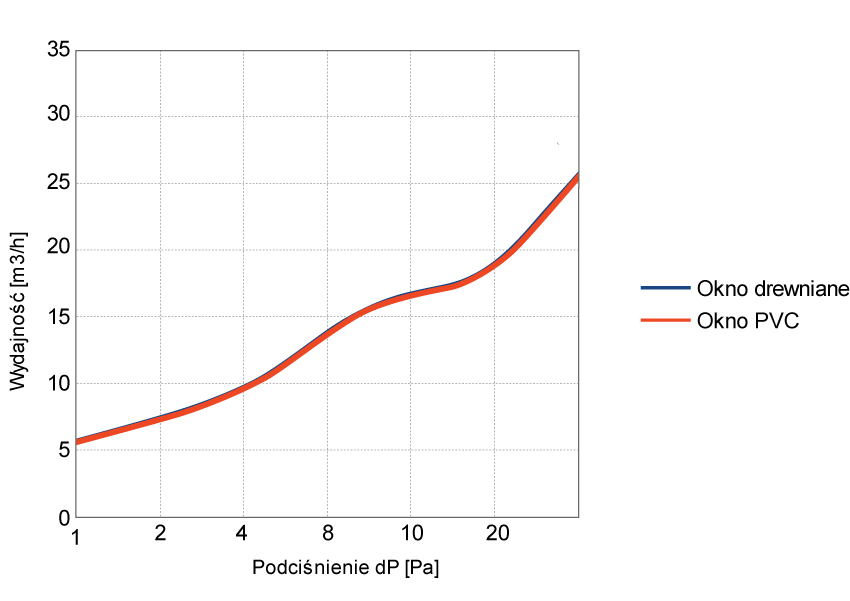

Charakterystyki pracy
- QAIR 601
