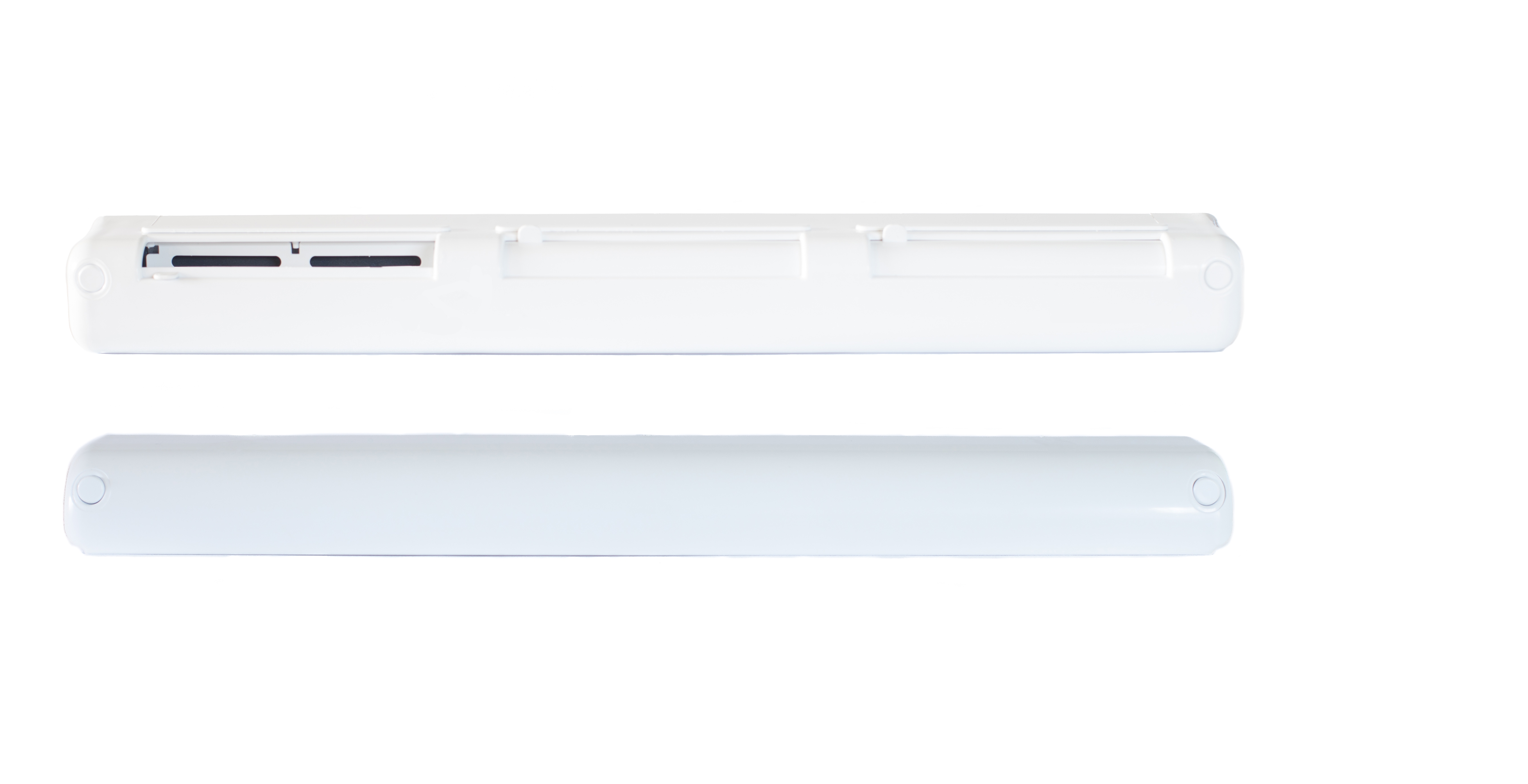

nawiewnik okienny
QAIR 301
- podwyższona izolacyjność akustyczna
- ręczna regulacja strumienia powietrza zewnętrznego
- samoczynny, automatyczny stabilizator przepływu
- do montażu w stolarce okiennej PCV, lub drewnianej
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis
Akustyczny, ciśnieniowy nawiewnik okienny serii QAIR 301 wyposażony w ręczną regulację strumienia powietrza zewnętrznego, jak również w samoczynny, automatyczny stabilizator przepływu. Nastawę ręczną umożliwia skokowe ustawienie przepustnicy w pozycjach od otwartej do zamkniętej. Nawiewnik składa się z następujących elementów składowych:
• akustycznego regulatora przepływu QAIR 300, montowanego po wewnętrznej stronie okna, stanowiącego wlot powietrza
• akustycznego okapu OKZ 400, montowanego po zewnętrznej stronie okna, wyposażonego w siatkę zabezpieczającą przed przedostawaniem się owadów.
Podstawowe parametry
• Maksymalna wydajność nawiewnika przy otwartej przepustnicy ręcznej:
- 31 m3/h (różnica ciśnień 20Pa)
- 23 m3/h (różnica ciśnień 10Pa)
• Izolacyjność akustyczna nawiewnika:
- D n,e,w (C;Ctr)=44 (-1;-2) dB (przymk.)
- D n,e,w (C;Ctr)=40 (0; -1) dB (otw.)
Montaż
Nawiewniki QAIR 301 przeznaczone są do montażu w stolarce okiennej PCV, lub drewnianej. Montaż polega na wykonaniu szczeliny wentylacyjnej w górnej części okna i przykręceniu za pomocą wkrętów części wewnętrznej i zewnętrznej nawiewnika.
Zastosowanie
Głównym przeznaczeniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej - SENSOVENT. Ze względu na zasadę działania, nawiewniki QAIR mogą pracować zarówno w systemach stałoprzepływowych, jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne II lub III-biegowe serii LIMODOR). Nawiewniki QAIR 301 posiadają ponadto wszelkie, niezbędne dokumenty dopuszczające, upoważniające do stosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrydową. Ze względu na wykonanie okapu oraz regulatora wewnętrznego (pianka tłumiąca), seria QAIR 301 znajduje zastosowanie przede wszystkim w budynkach o podwyższonych wymaganiach dotyczących izolacyjności akustycznej, wynikających przykładowo z lokalizacji i narażenia na hałas uliczny. Nawiewniki QAIR 301 mogą być stosowane w budynkach mieszkalnych, zamieszkania zbiorowego (w tym hotelach), użyteczności publicznej, biurowych i gospodarczych.

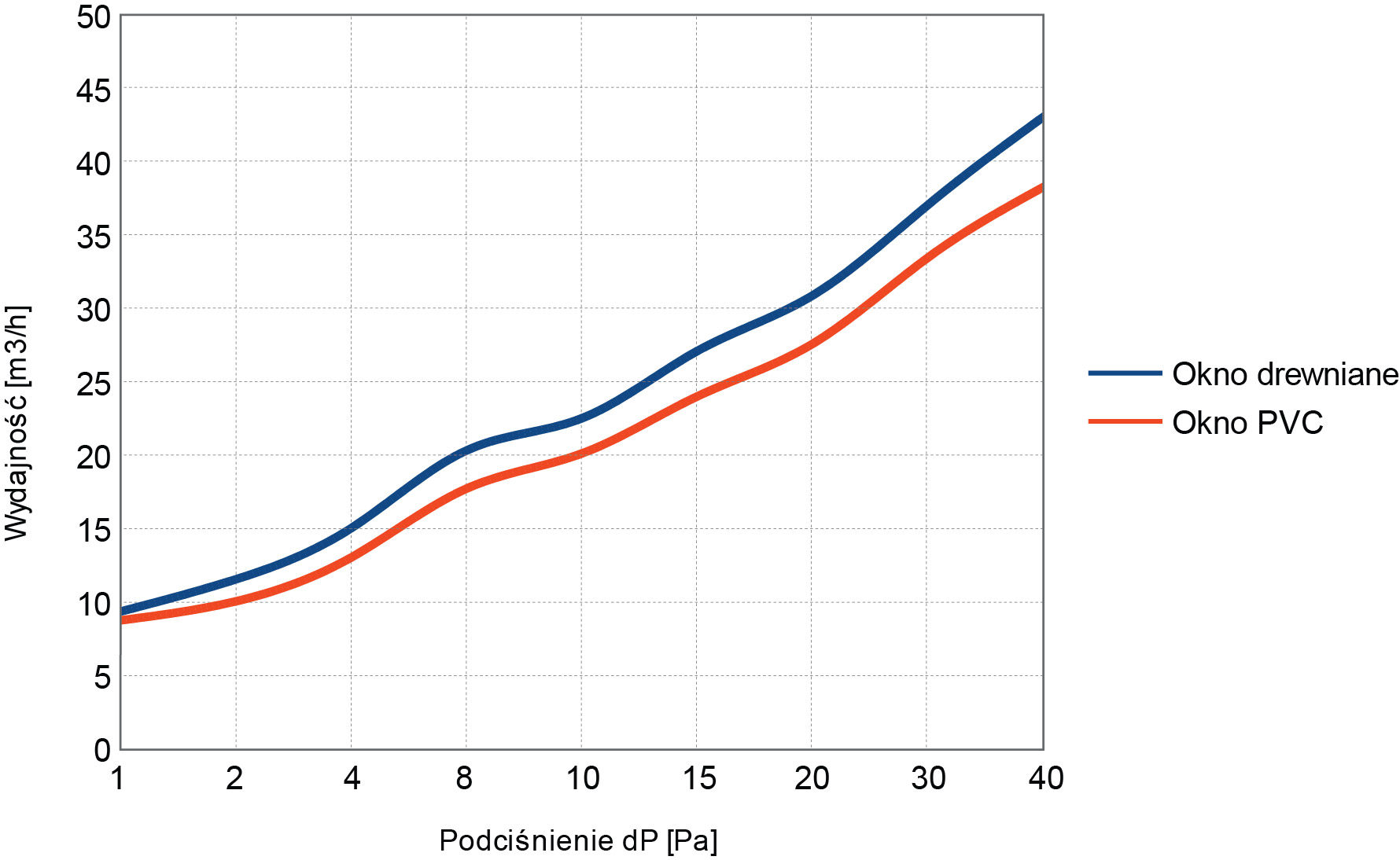

Charakterystyki pracy
- QAIR 301
