nawiewnik okienny
QAIR 1301
- podwyższona izolacyjność akustyczna
- ręczna regulacja strumienia powietrza zewnętrznego
- samoczynny, automatyczny stabilizator przepływu
- do montażu w stolarce okiennej PCV, lub drewnianej
- właściwości użytkowe potwierdzone Krajową Oceną Techniczną
Opis

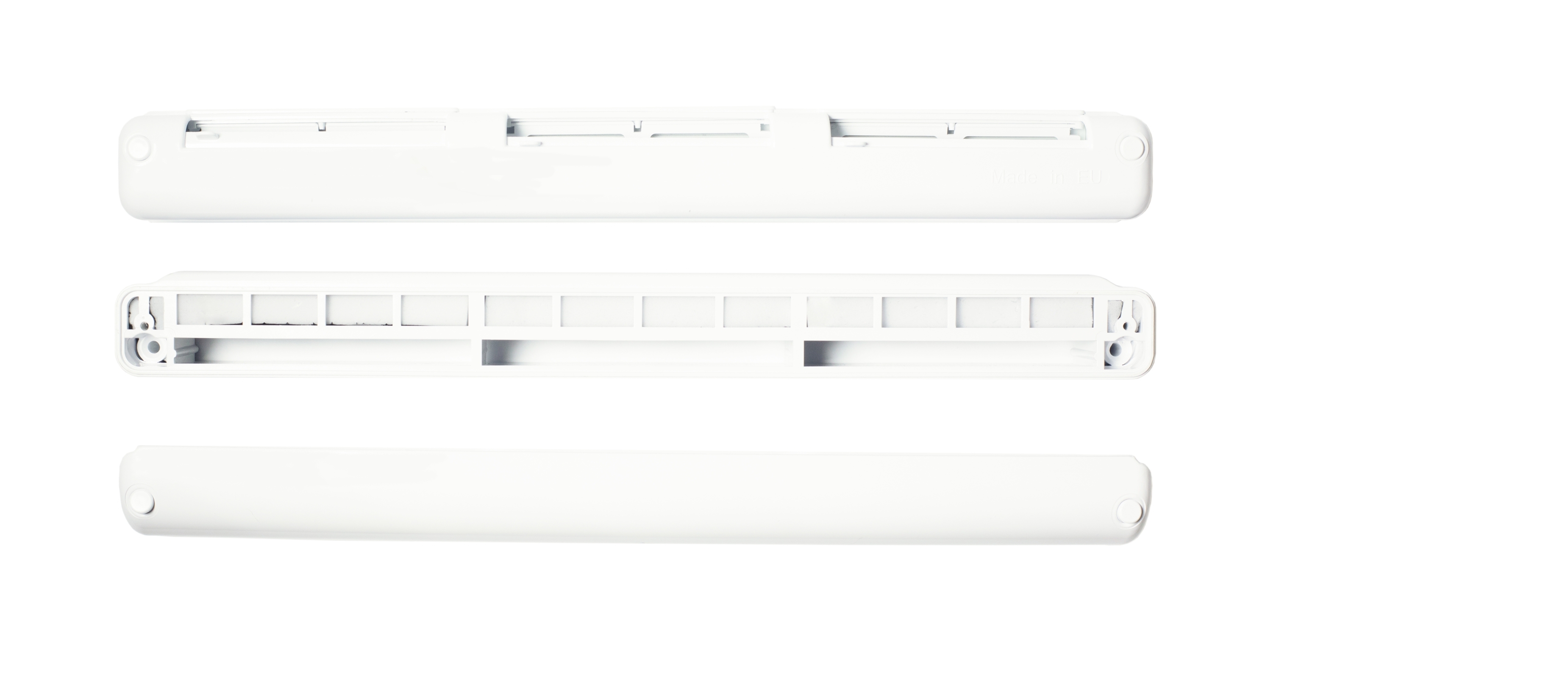

Akustyczny, ciśnieniowy nawiewnik okienny serii QAIR 1001 wyposażony w ręczną regulację strumienia powietrza zewnętrznego. Regulator przepływu znajduje się po wewnętrznej stronie okna, a jego element ruchomy stanowi sterowana ręcznie przesłona, umożliwiająca skokowe ustawienie przepustnicy w pozycjach od otwartej do zamkniętej. Nawiewnik składa się z następujących elementów składowych:
• akustycznego regulatora przepływu QAIR 400, montowanego po wewnętrznej stronie okna, stanowiącego wlot powietrza
• płaskiego okapu OKZ 300, montowanego po zewnętrznej stronie okna, wyposażonego w siatkę zabezpieczającą przed przedostawaniem się owadów.
Podstawowe parametry
• Maksymalna wydajność nawiewnika przy otwartej przepustnicy ręcznej:
- 30 m3/h (różnica ciśnień 20Pa)
- 21 m3/h (różnica ciśnień 10Pa)
• Izolacyjność akustyczna nawiewnika:
- D n,e,w (C;Ctr)=45 (-1;-3) dB (przymk.)
- D n,e,w (C;Ctr)=42 (0;2) dB (otw.)
Montaż
Nawiewniki QAIR 1301 przeznaczone są do montażu w stolarce okiennej PCV, lub drewnianej. Montaż polega na wykonaniu szczeliny wentylacyjnej w górnej części okna i przykręceniu za pomocą wkrętów części wewnętrznej i zewnętrznej nawiewnika.
Zastosowanie
Głównym przeznaczeniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej - SENSOVENT. Ze względu na zasadę działania, nawiewniki QAIR mogą pracować zarówno w systemach stałoprzepływowych jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne II lub III-biegowe serii LIMODOR). Nawiewniki QAIR 1301 posiadają ponadto wszelkie, niezbędne dokumenty dopuszczające, upoważniające do stosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrydową. Ze względu na wykonanie okapu, łącznia LAK oraz regulatora wewnętrznego (wszystkie ww. elementy wyposażono w piankę tłumiąca), seria QAIR 1301 znajduje zastosowanie przede wszystkim w budynkach o podwyższonych wymaganiach dotyczących izolacyjności akustycznej, wynikających przykładowo z lokalizacji i narażenia na hałas uliczny. Nawiewniki QAIR 1301 mogą być stosowane w budynkach mieszkalnych, zamieszkania zbiorowego (w tym hotelach), użyteczności publicznej, biurowych i gospodarczych.

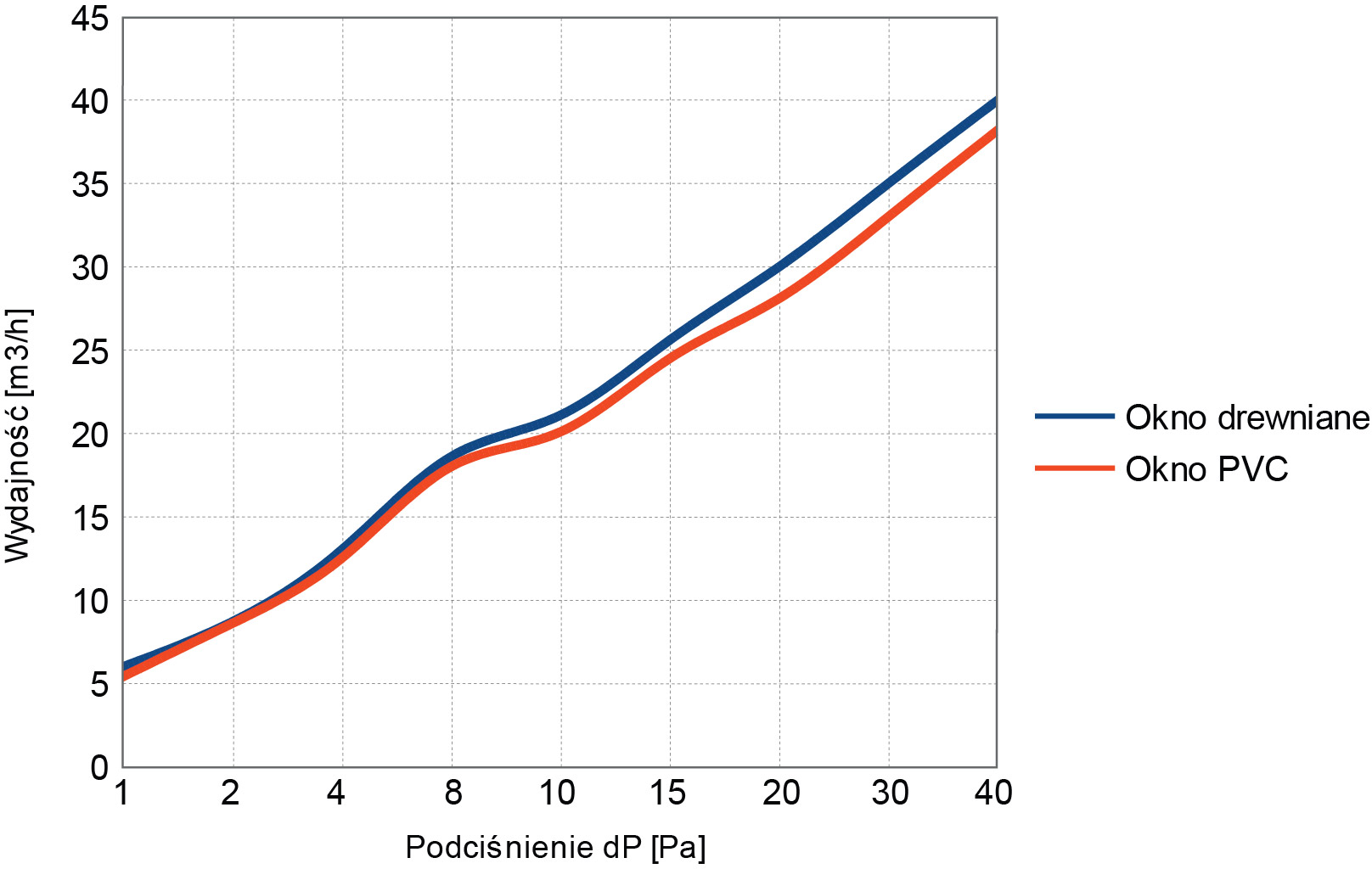

Charakterystyki pracy
- QAIR 1301
