wentylator oddymiający

PIRAX.R

oszczędność energii nawet do 40%
mała przestrzeń montażowa
cicha praca
oszczędność kosztów
bezpieczeństwo
szybka i łatwa instalacja

zapytaj o produkt umów się z handlowcem

Konstrukcja

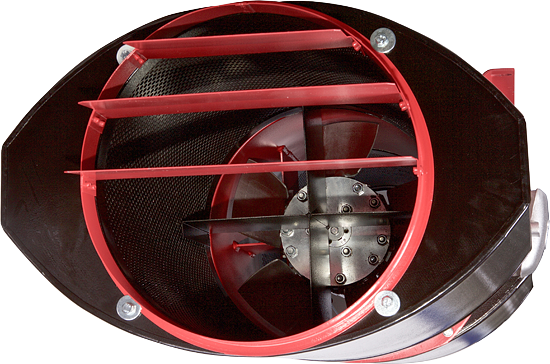

Strumieniowy wentylator oddymiający przeznaczony do odprowadzania gorącego powietrza, dymu oraz szkodliwych gazów powstałych podczas pożaru. Obudowa wentylatora wykonana jest z blachy stalowej pomalowana w kolorze RAL 7040. Na obudowie zamontowana została skrzynka przyłączeniowa oraz uchwyty montażowe. Zastosowane eliptyczne tłumiki umożliwiają oszczędność miejsca zapewniając mała przestrzeń montażową. Wirnik wentylatora wyważony statycznie i dynamicznie zgodnie z ISO 1940 w klasie G6,3.

Standardowo w celu ochrony przed przedostaniem się części stałych po stronie wlotu zamontowana została siatka ochronna , natomiast po stronie wylotu deflektor umożliwiający sterowanie strugą powietrza poprzez regulację kąta łopatek. W przypadku wersji rewersyjnej deflektory zamontowane są po dwóch stronach urządzenia.

Napęd i sterowanie

Asynchroniczny silnik elektryczny 3~400V, 50Hz. Stopień ochrony silnika IP55. Klasa izolacji min. F. Skrzynka elektryczna zamontowana na obudowie wentylatora.

Maksymalna temperatura pracy

400°C/2h, 300°C/2h - oddymianie

40°C - praca ciągła

Zastosowanie

Wentylatory strumieniowe przeznaczone są do pracy w systemach wentylacji garaży. Urządzenia zapewniają efektywne ograniczenie rozprzestrzenienia się gorącego powietrza, dymu oraz gazów powstałych w trakcje pożaru oraz skuteczne dzienne 'przewietrzanie' zanieczyszczeń wywołanych ruchem samochodowym.

Dane techniczne

Typ Rewersyjne	Q _max [m³/h]	F [N]	P_max [kW]	U [V]	I _n [A]	I _a [A]	RPM _max [1/min]	L_pA** [dB(A)]	m [kg]	nr kat.
PIRAX.R 315/2/4/N20/3(4)*	4190/2095	20/5	0,8/0,2	400	1,95/0,7	11,3/2,70	2820/1410	55/40	52	02200482
PIRAX.R 355/2/4/N38/3(4)*	6360/3180	38/9	1,5/0,37	400	3,8/1,19	30,5/7,0	2875/1430	61/43	82	02200462
PIRAX.R 400/2/4/N50/3(4)*	8220/3850	50/13	1,5/0,37	400	3,8/1,19	30,5/7,0	2875/1430	67/51	102	02200472

* - wentylator o klasie odporności ogniowej 3-F300 lub 4-F400
** - wartość mierzona w odległości 3 m, w oparciu o rozchodzenie półsferyczne w warunkach pola swobodnego

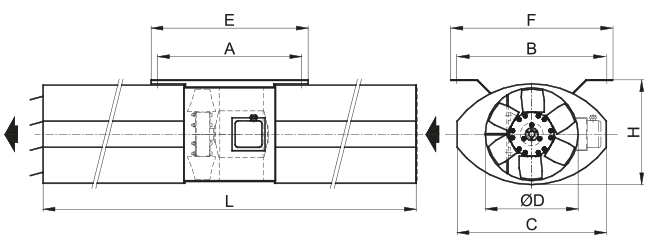

Wymiary

Typ	A [mm]	B [mm]	C [mm]	ØD [mm]	E [mm]	F [mm]	H [mm]	I [mm]
PIRAX315	500	570	500	315	550	600	345	1350
PIRAX355	550	660	560	355	600	690	385	1750
PIRAX400	640	740	640	400	700	770	435	2000
