wentylator kanałowy
IZOBOX EC
- płynna i precyzyjna regulacja obrotów
- wirnik o łopatkach pochylonych do tyłu
- ocynkowana obudowa stalowa
- obudowa izolowana akustycznie
- odchylana pokrywa serwisowa
- łatwo demontowalny moduł silnika i wirnika
Konstrukcja
Promieniowy wentylator kanałowy. Prostokątna obudowa izolowana akustycznie wykonana z galwanizowanej blachy stalowej, z odchylaną pokrywą serwisową. Łatwo demontowalny moduł silnika i wirnika. Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik
Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.
Napęd i sterowanie
Napęd stanowi nowoczesny silnik komutowany elektronicznie EC, zasilanie jednofazowe 230V, 50Hz ze zintegrowanym zabezpieczeniem termicznym. Klasa izolacji F. Silniki przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie obywa się przy pomocy wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΏ lub zewnętrzny sygnał analogowy 0-10V.
Maksymalna temperatura pracy
55÷60°C w zależności od modelu.
Zastosowanie
Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na izolację akustyczną wentylatory IZOBOX EC są idealne do wentylacji bibliotek, sal konferencyjnych, szkół, szpitali, itp.
Dane techniczne
| Typ | Vmax [m3/h] |
Δpmax [Pa] |
Pmax [W] |
Un [V] |
Imax [A] |
RPMmax [1/min] |
tmax* [°C] |
LWA [dB(A)] |
LpA [dB(A)] |
m [kg] |
nr katalogowy |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IZOBOX 100/400EC | 410 | 790 | 107 | 230,1~ | 0,9 | 3610 | 60 | 60 | 53 | 10,9 | 16212900 |
| IZOBOX 125/450EC | 490 | 770 | 107 | 230,1~ | 0,9 | 3620 | 60 | 59 | 52 | 10,9 | 16213200 |
| IZOBOX 150/500EC | 520 | 760 | 107 | 230,1~ | 0,9 | 3640 | 60 | 59 | 52 | 10,9 | 16213500 |
| IZOBOX 160/600EC | 610 | 760 | 107 | 230,1~ | 0,9 | 3630 | 60 | 59 | 52 | 10,9 | 16213800 |
| IZOBOX 200/900EC | 890 | 620 | 119 | 230,1~ | 1 | 2920 | 60 | 58 | 51 | 16,1 | 16214100 |
| IZOBOX 250/1250EC | 1290 | 830 | 217 | 230,1~ | 1,7 | 2970 | 60 | 68 | 61 | 17,1 | 16214400 |
| IZOBOX 315/1850EC | 1880 | 935 | 280 | 230,1~ | 2 | 2940 | 55 | 69 | 62 | 22,5 | 16214700 |
Charakterystyki pracy
- IZOBOX 100/400EC
- IZOBOX 125/450EC
- IZOBOX 150/500EC

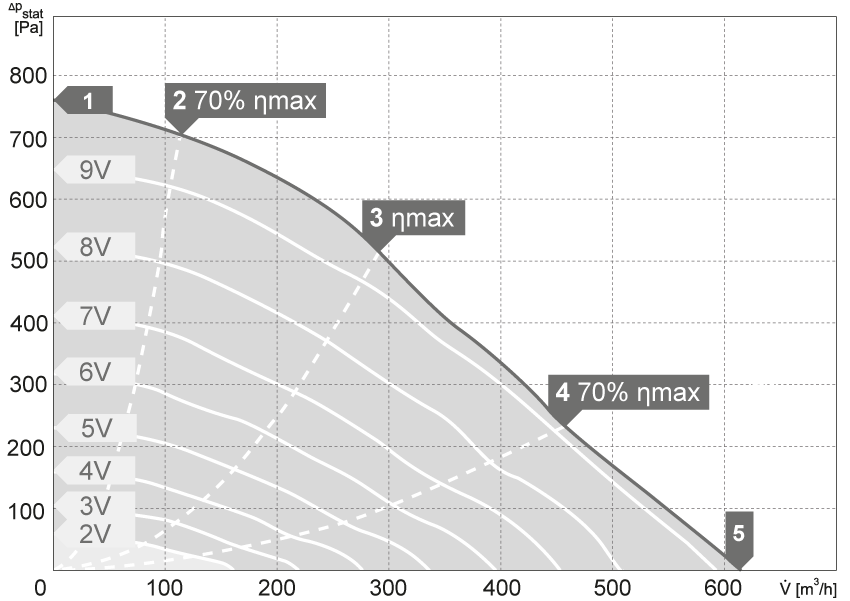

- IZOBOX 160/600EC
- IZOBOX 200/900EC

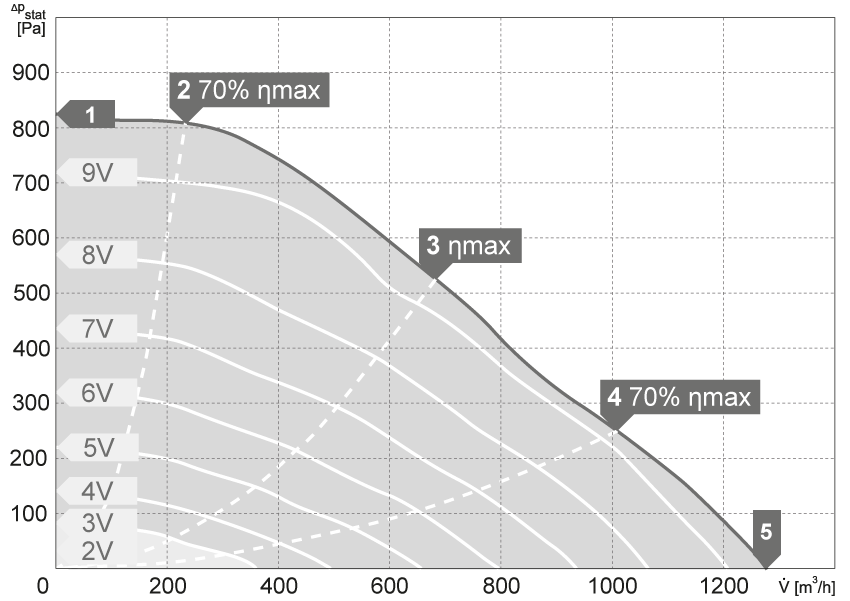

- IZOBOX 250/1250EC
- IZOBOX 315/1850EC

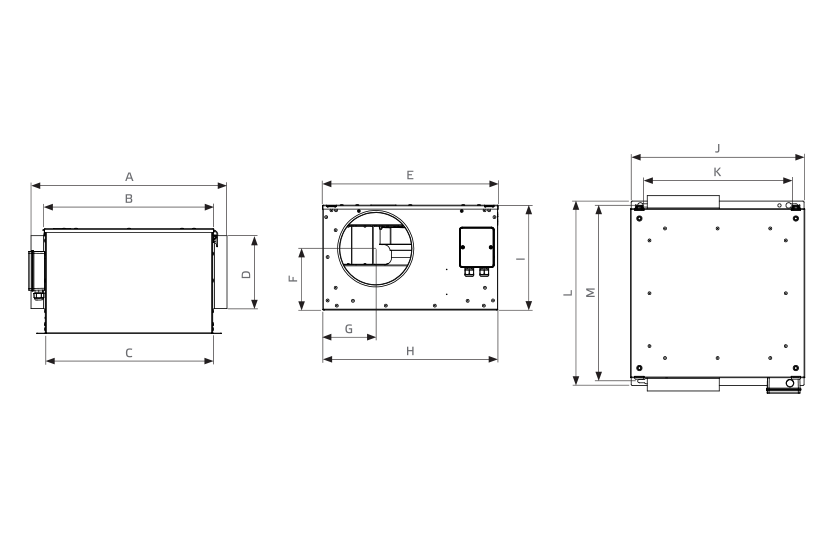

Wymiary
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
J [mm] |
K [mm] |
L [mm] |
M [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IZOBOX 100/400EC | 428±5 | 384 | 378 | 100 | 383 | 136±2 | 107±2 | 380 | 232 | 378 | 310 | 426 | 402 |
| IZOBOX 125/450EC | 436±5 | 384 | 378 | 125 | 383 | 136±2 | 119±2 | 380 | 232 | 378 | 310 | 426 | 402 |
| IZOBOX 150/500EC | 442±5 | 384 | 378 | 150 | 383 | 136±2 | 132±2 | 380 | 232 | 378 | 310 | 426 | 402 |
| IZOBOX 160/600EC | 452±5 | 384 | 378 | 160 | 383 | 136±2 | 137±2 | 380 | 232 | 478 | 410 | 426 | 402 |
| IZOBOX 200/900EC | 538±5 | 466 | 460 | 200 | 482 | 168±2 | 145±2 | 480 | 287 | 478 | 410 | 508 | 484 |
| IZOBOX 250/1250EC | 538±5 | 466 | 460 | 250 | 482 | 148±2 | 168±2 | 480 | 287 | 478 | 410 | 508 | 484 |
| IZOBOX 315/1850EC | 588±5 | 516 | 509 | 315 | 542 | 208±2 | 216±2 | 540 | 387 | 538 | 470 | 558 | 534 |
