wentylator kanałowy

ECOBOX EC

płynna i precyzyjna regulacja obrotów
wirnik o łopatkach pochylonych do tyłu
ocynkowana obudowa stalowa
obudowa izolowana akustycznie
odchylana pokrywa serwisowa
łatwo demontowalny moduł silnika i wirnika

zapytaj o produkt umów się z handlowcem

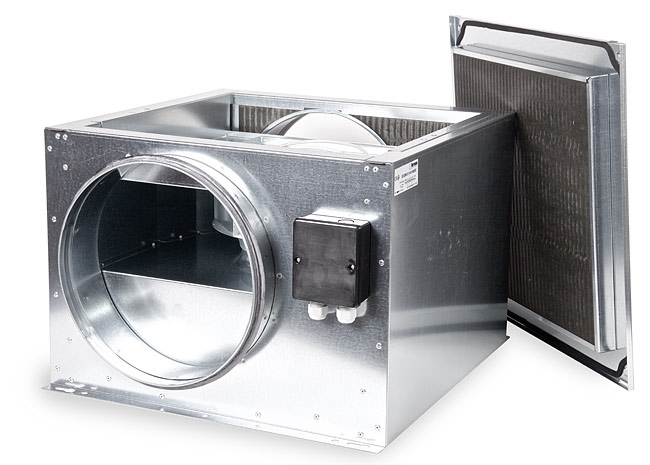

Konstrukcja

Promieniowy wentylator kanałowy z wirnikiem o łopatkach pochylonych do tyłu. Obudowa została wykonana z galwanizowanej blachy stalowej i warstwy wełny mineralnej, stanowiącej izolację akustyczną. Wentylator został wyposażony w uchylną pokrywą serwisową, znormalizowane króćce o tolerancji ujemnej (nyplowej) z uszczelkami do podłączenia w systemie okrągłych przewodów wentylacyjnych oraz puszkę przyłączeniową (nie dotyczy modelu 450/5600EC).

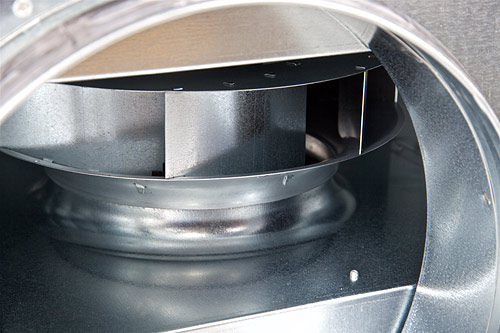

Wirnik

Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. silnik z wirującą obudową). Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej.

Napęd i sterowanie

Wentylator został wyposażony w bez-szczotkowy, komutowany elektronicznie, synchroniczny silnik elektryczny EC, z zintegrowanym zabezpieczeniem termicznym. Silniko-wirnik (silnik z wirującą obudową) został przystosowany do płynnej regulacji prędkości obrotowej w pełnym zakresie, przy zachowaniu wysokiej sprawności. Dostosowanie prędkości obrotowej wentylatora jest możliwe za pomocą potencjometru lub sygnału analogowego 0-10VDC. Klasa izolacji uzwojeń F oraz B (modele 355 i 400). Stopień ochrony IPX4.

Maksymalna temperatura pracy

60 ÷ 70°C w zależności od modelu

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na izolację akustyczną wentylatory ECOBOX EC są idealne do wentylacji bibliotek, sal konferencyjnych, szkół, szpitali, itp.

Dane techniczne

Typ	Q_max[m³/h]	Δp_max[Pa]	P_max[W]	U_n/U_ster[V]	I_max[A]	RPM_max[1/min]	t_max[°C]	L_WA[dB(A)]	L_pA[dB(A)]	m [kg]	nr katalogowy
ECOBOX 125/450EC	470	950	108	230, 1~ / 0-10	1	4020	60/60	-	-	12,2	16518000
ECOBOX 150/550EC	555	930	110	230, 1~ / 0-10	1	3990	60/60	-	-	12,2	16518300
ECOBOX 160/600EC	570	890	113	230, 1~ / 0-10	0,9	3960	60/60	-	-	12,1	16518600
ECOBOX 200/900EC	840	580	118	230, 1~ / 0-10	1	2900	60/60	56	49	17,6	12947300
ECOBOX 250/1200EC	1240	800	204	230, 1~ / 0-10	1,8	2970	70/70	67	60	18,9	13259000
ECOBOX 315/1800EC	1800	900	274	230, 1~ / 0-10	1,9	2890	55/55	63	56	25	13180300
ECOBOX 355/2000EC	2090	490	165	230, 1~ / 0-10	1,4	1530	60/60	54	47	40,4	13181000
ECOBOX 400/2300EC	2325	490	165	230, 1~ / 0-10	1,4	1520	60/60	53	46	40	13181300
ECOBOX 450/4200EC	4180	950	507	230, 1~ / 0-10	2,3	1910	50/50	60	53	65,3	13181600
ECOBOX 450/5600EC	5620	950	1272	230, 1~ / 0-10	5,8	2020	40/40	71	64	59,5	16450100
ECOBOX 500/4500EC	4480	900	506	230, 1~ / 0-10	2,3	1840	50/50	58	51	67,3	13244100

* TMmax - maksymalna temperatura medium / TAmax - maksymalna temperatura otoczenia

Charakterystyki pracy

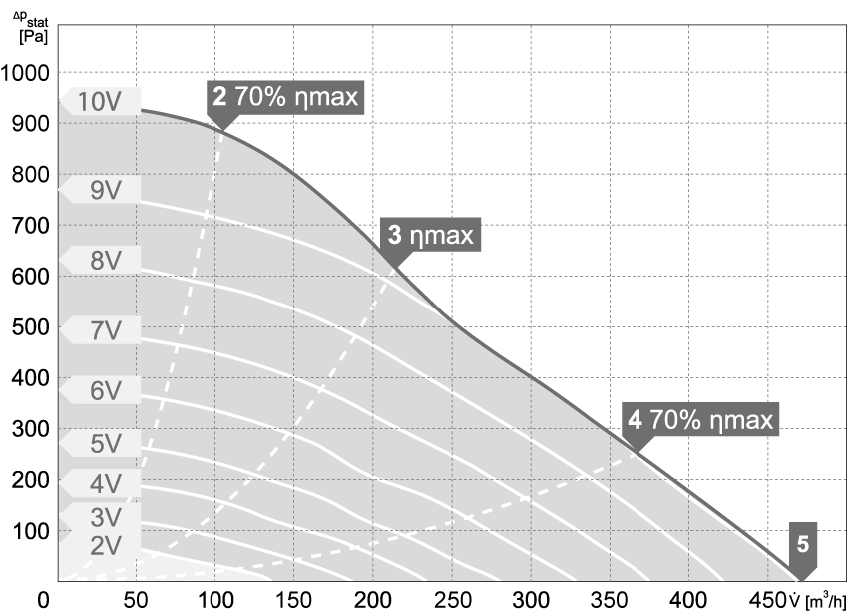

ECOBOX 125/450EC

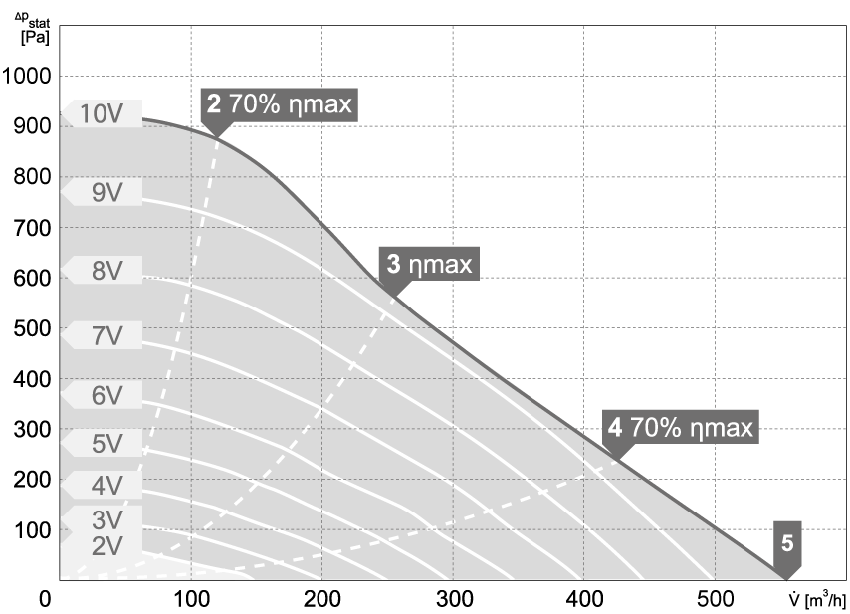

ECOBOX 150/550EC

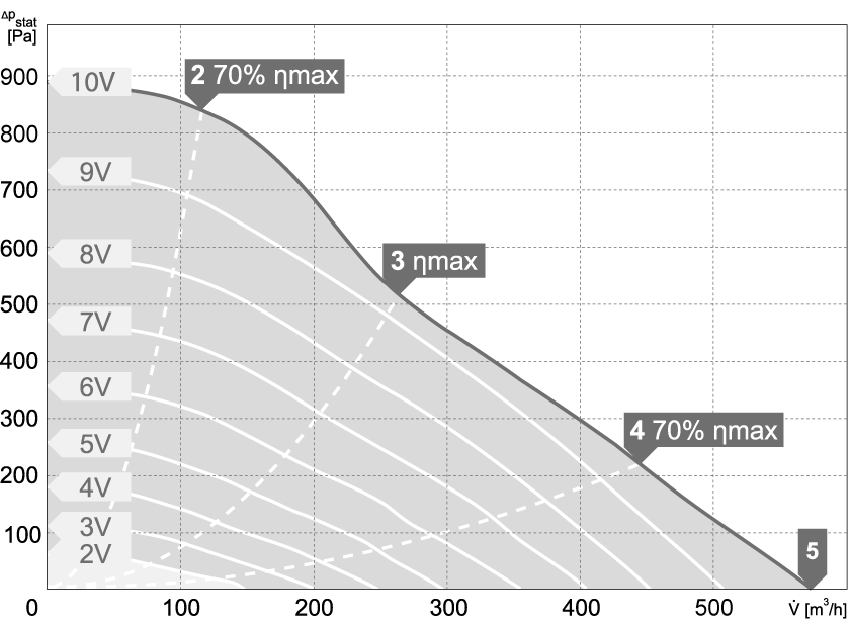

ECOBOX 160/600EC

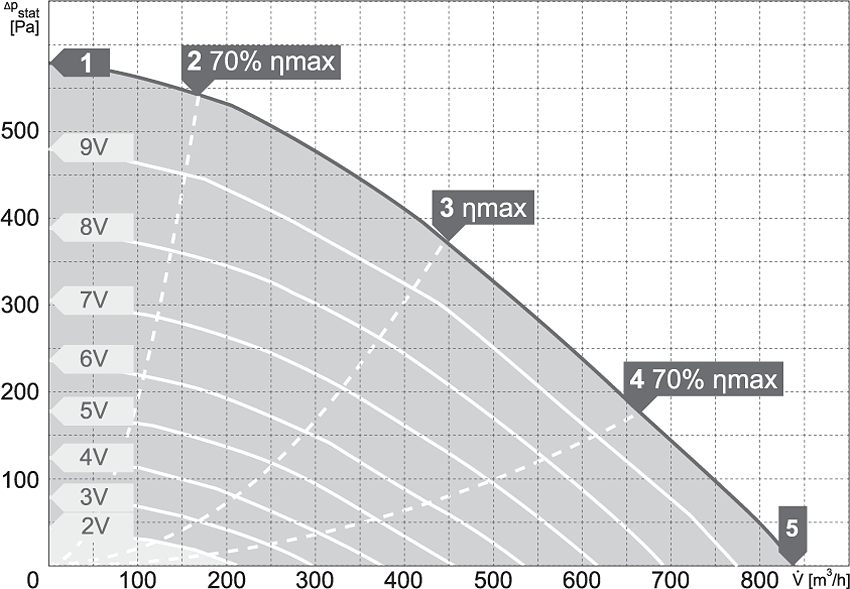

ECOBOX 200/900EC

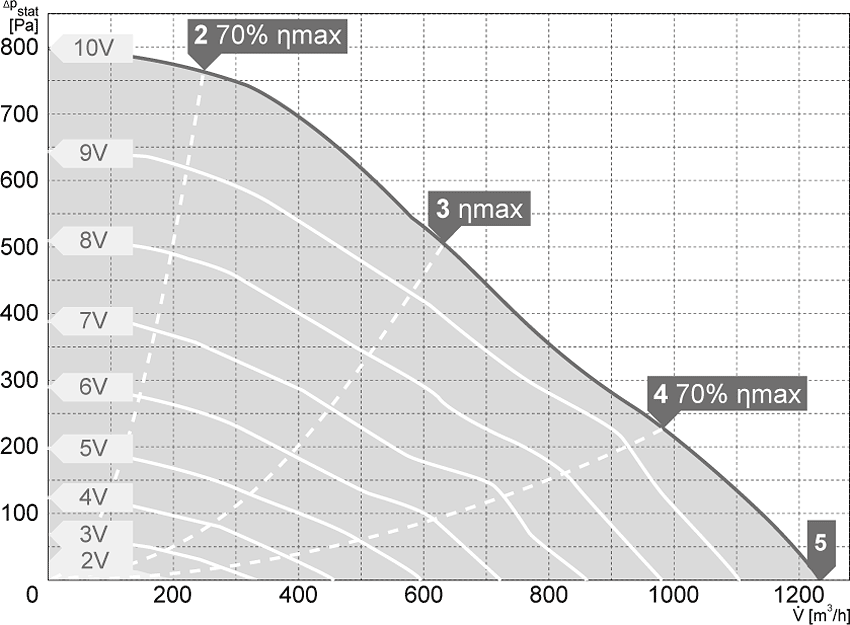

ECOBOX 250/1200EC

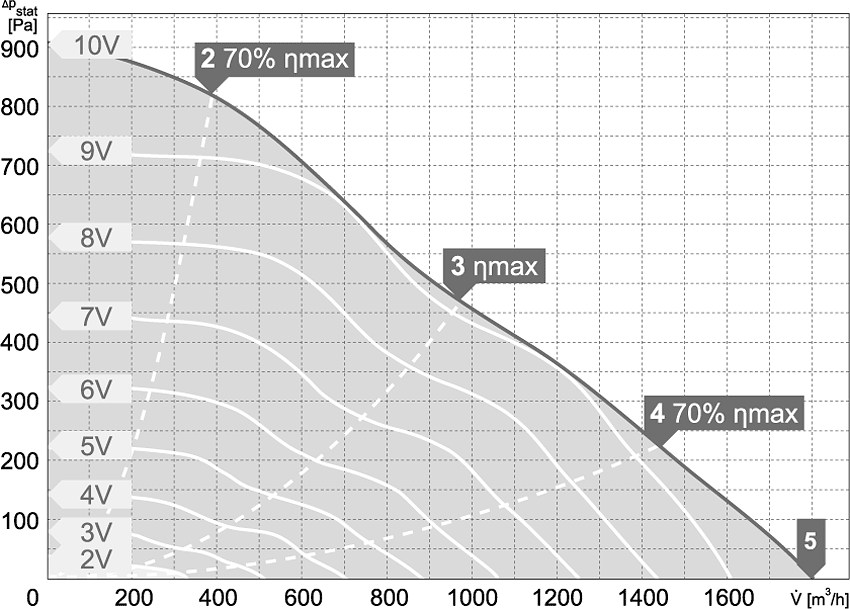

ECOBOX 315/1800 EC

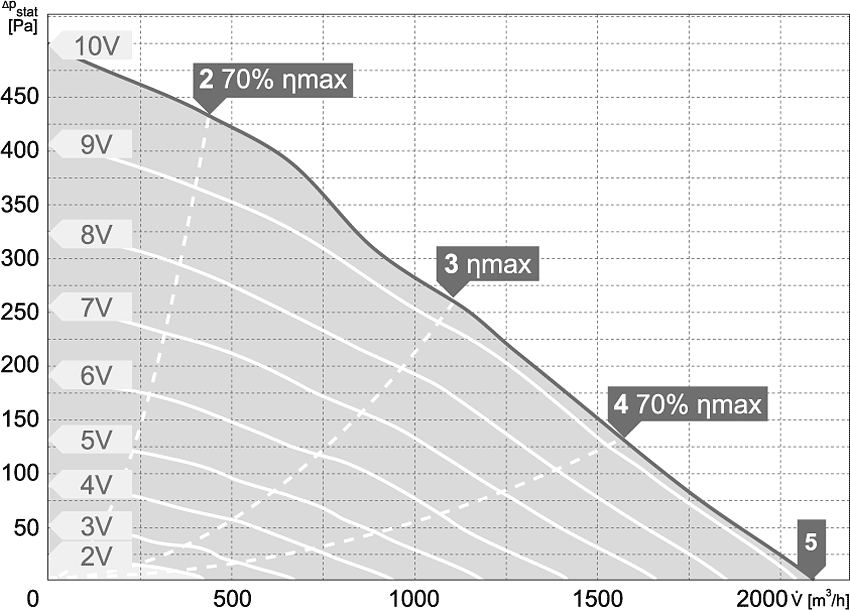

ECOBOX 355/2000 EC

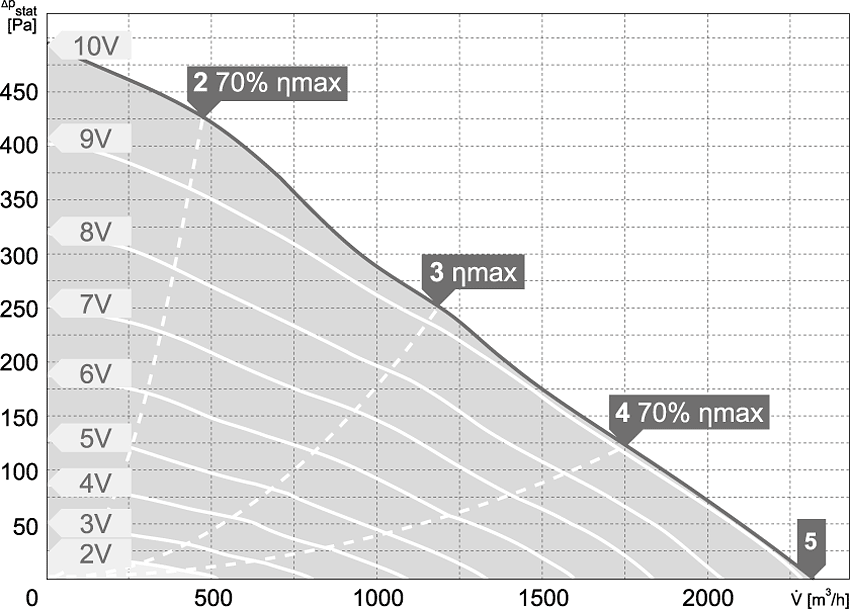

ECOBOX 400/2300 EC

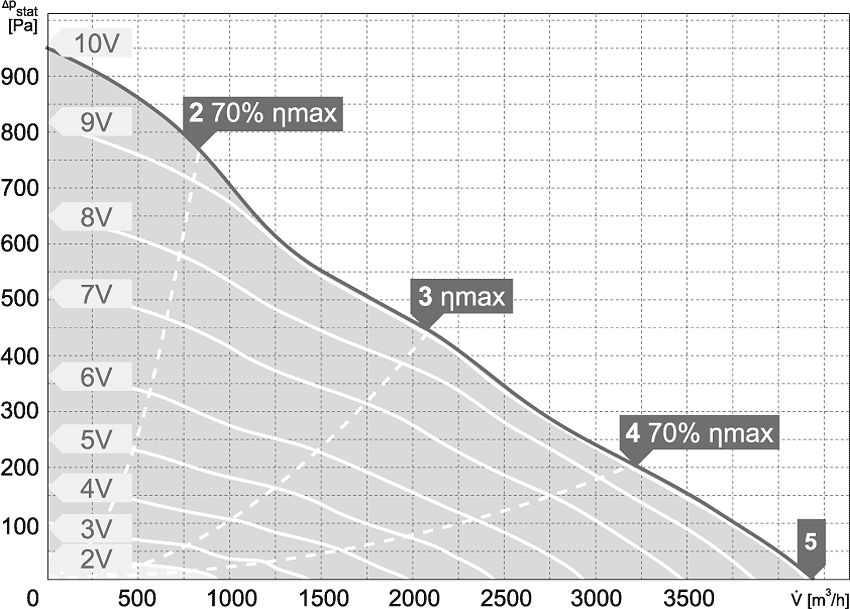

ECOBOX 450/4200 EC

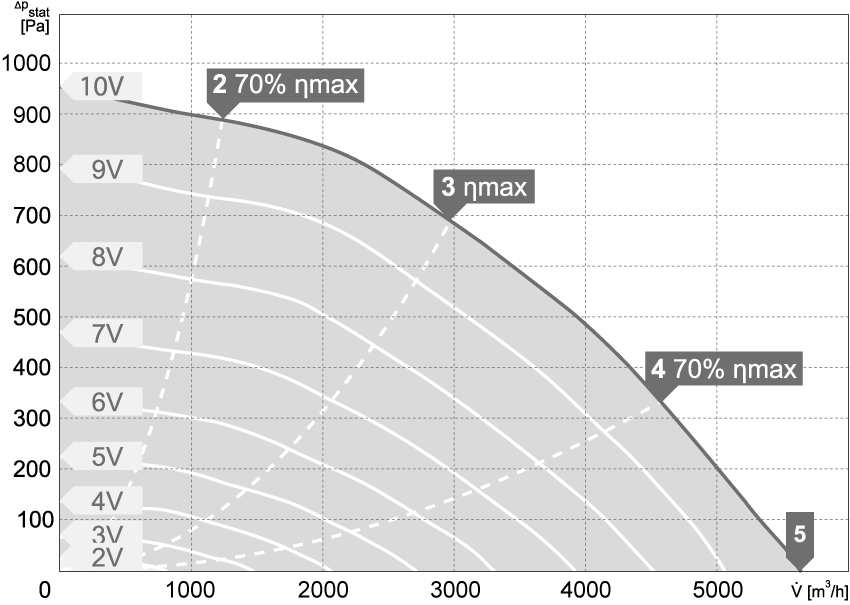

ECOBOX 450/5600EC

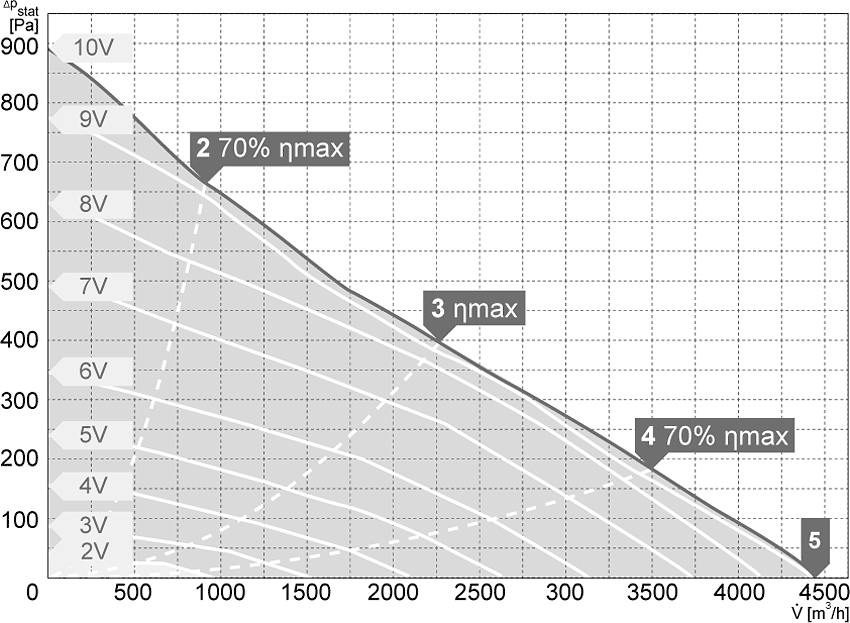

ECOBOX 500/4500 EC

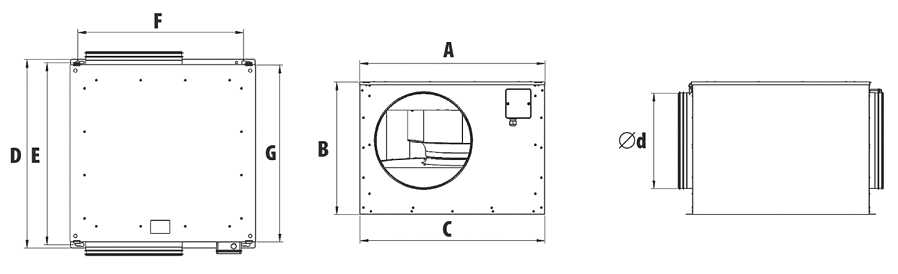

Wymiary

Typ	A [mm]	B [mm]	C [mm]	Ød [mm]	D [mm]	E [mm]	F [mm]	G [mm]
ECOBOX 125/450EC	383	232	380	NW 125	426	402	310	378
ECOBOX 150/500EC	383	232	380	NW 150	426	402	310	378
ECOBOX 160/600EC	383	232	380	NW 160	426	402	310	378
ECOBOX 200/900EC	482	287	480	NW 200	484	466	430	466
ECOBOX 250/1200EC	482	287	480	NW 250	484	466	430	466
ECOBOX 315/1800EC	542	387	540	NW 315	558	534	470	538
ECOBOX 355/2000EC	682	492	680	NW 355	698	674	610	656
ECOBOX 400/2300EC	682	492	680	NW 400	698	674	610	656
ECOBOX 450/4200EC	783	547	780	NW 450	847	823	710	805
ECOBOX 450/5600EC	783	547	780	NW 450	847	823	710	805
ECOBOX 500/4500EC	783	587	780	NW 500	847	823	710	805
