wentylator domowy
BASE
- nowoczesne, estetyczne wzornictwo
- dostępne modele: standard, timer, higrostat
- klapa zwrotna i lampka sygnalizacyjna
- specjalnie profilowane łopatki wirnika
- cicha i niezawodna praca
- możliwość montażu w pionie lub poziomie
- stopień ochrony IPX4 (IPX7 modele 12V)

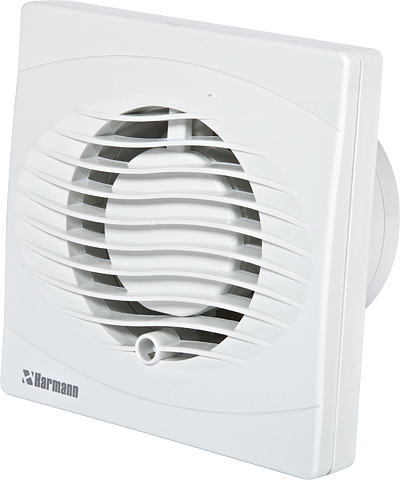

Konstrukcja
Wentylatory osiowe ścienne BASE charakteryzują się zwartą, płaską konstrukcją. Obudowa w całości wykonana z odpornego na uderzenia i promieniowanie UV tworzywa sztucznego ABS w kolorze białym. W przedniej części zastosowano unikalne maskowanie śruby mocującej panel za pomocą lampki sygnalizacyjnej w kolorze czerwonym. Dzięki temu w obudowie nie są widoczne żadne elementy mocujące co znacznie poprawia estetykę produktu. Modele BASE 100, 120 i 150 mogą być montowane zarówno w ścianie jak i w suficie.
W skład typoszeregu wchodzą: modele standardowe uruchamiane poprzez wyłącznik ścienny lub ze światłem, modele T wyposażone w regulowane opóźnienie czasowe (5-30 minut) wzbudzane np. wyłącznikiem światła oraz modele H wyposażone w regulowane opóźnienie czasowe (jak modele T) i higrostat (zakres czujnika wilgotności względnej 60-90%). Dodatkowo modele BASE 100 oferowane są jako zestaw: wentylator z silnikiem 12V 50Hz i transformator 230/12V 50Hz zamknięty w osobnej natynkowej obudowie. W przypadku tych modeli układ opóźnienia czasowego/czujnika wilgotności zlokalizowany jest w obudowie transformatora. Wszystkie modele wyposażone są w klapę zwrotną grawitacyjną wykonaną z polipropylenu zapobiegającą cofaniu się powietrza z kanałów wentylacyjnych.

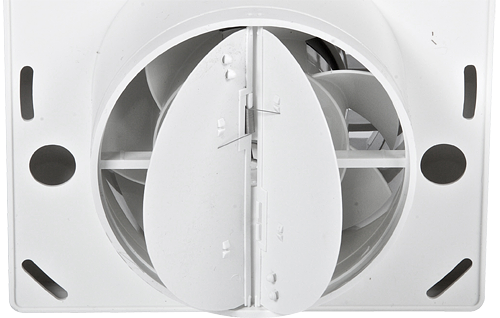

Wirnik
Wirnik osiowy o specjalnie profilowanych łopatkach zapewniających wysokie parametry sprężu dyspozycyjnego.
Napęd i sterowanie
Wentylatory napędzane są poprzez jednofazowe silniki elektryczne (230V, 50Hz lub 12V, 50Hz). Modele 12V wyposażone są w dodatkowy transformator zasilany napięciem 230V, 50Hz z wyjściem 12V, 50Hz. Silniki posiadają zabezpieczenie przed porażeniem prądem w klasie II, bryzgoszczelne zabezpieczenie przed wilgocią oraz bezobsługowe łożyska. Stopień ochrony IPX4, a dla modeli 12V - IPX7. Brak możliwości regulacji obrotów.
Maksymalna temperatura pracy
40°C
Zastosowanie
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej, jako element wywiewny z łazienek, toalet, kuchni, palarni, bufetów, spiżarni, pomieszczeń socjalnych, itp.
Dane techniczne
| Typ | Q max [m3/h] |
Δp max [Pa] |
P max [W] |
U [V] |
L pA [dB(A)] |
m [kg] |
nr kat. |
|---|---|---|---|---|---|---|---|
| BASE 100 | 85 | 20 | 14 | 230 | 40 | 0,6 | 01144100 |
| BASE 100T | 85 | 20 | 14 | 230 | 40 | 0,6 | 01144101 |
| BASE 100H | 85 | 20 | 14 | 230 | 40 | 0,6 | 01144102 |
| BASE 100 (12V) | 85 | 20 | 14 | 12 | 40 | 0,6 | 01144103 |
| BASE 100T (12V) | 85 | 20 | 14 | 12 | 40 | 0,6 | 01144104 |
| BASE 100H (12V) | 85 | 20 | 14 | 12 | 40 | 0,6 | 01144105 |
| BASE 120 | 130 | 35 | 18 | 230 | 41 | 1,1 | 01144500 |
| BASE 120T | 130 | 35 | 18 | 230 | 41 | 1,1 | 01144501 |
| BASE 120H | 130 | 35 | 18 | 230 | 41 | 1,1 | 01144502 |
| BASE 150 | 234 | 50 | 24 | 230 | 45 | 1,75 | 01144300 |
| BASE 150T | 234 | 50 | 24 | 230 | 45 | 1,75 | 01144301 |
| BASE 150H | 234 | 50 | 24 | 230 | 45 | 1,75 | 01144302 |
Charakterystyki pracy

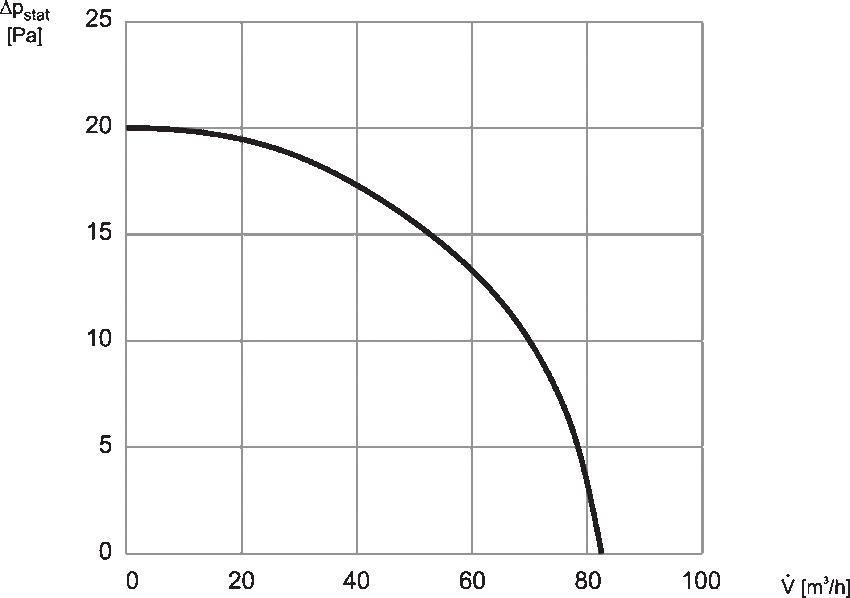

- BASE 100

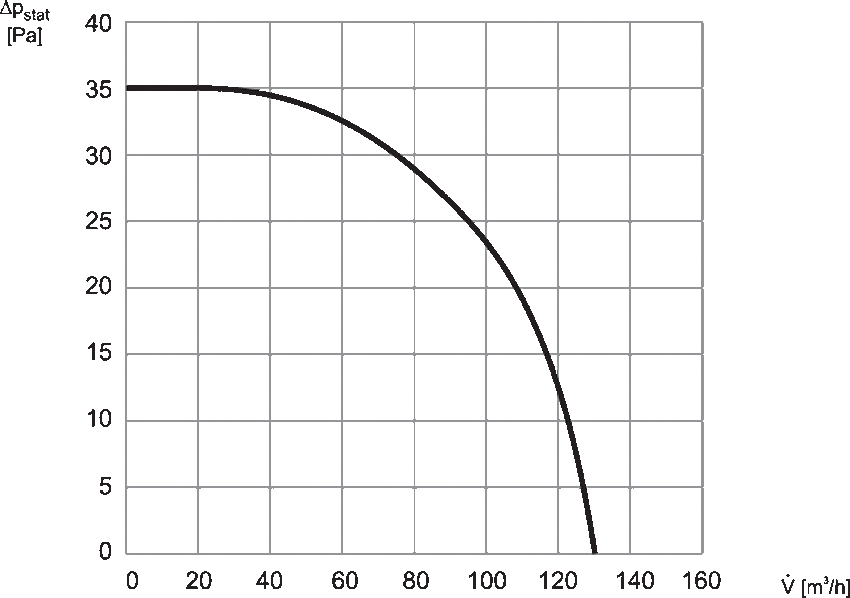

- BASE 120

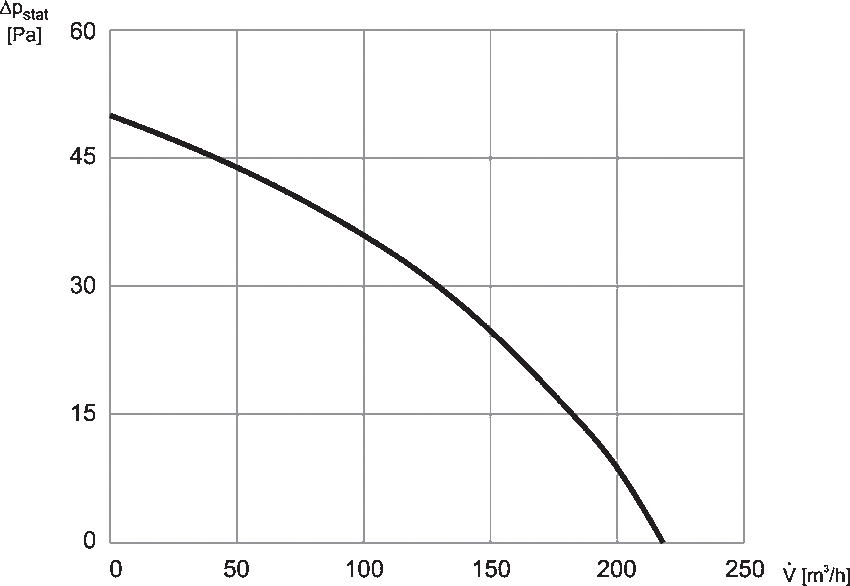

- BASE 150

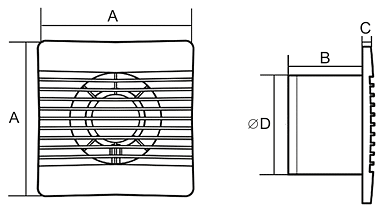

Wymiary
| Typ | A [mm] |
B [mm] |
C [mm] |
ØD [mm] |
|---|---|---|---|---|
| BASE 100 | 155 | 60 | 25 | 98 |
| BASE 120 | 173 | 60 | 25 | 118 |
| BASE 150 | 200 | 70 | 30 | 148 |
